ETCR1600 Comparador de Fase Inalámbrico de Alta Tensión
El comparador de fase inalámbrico de alta tensión ETCR1600 está cuidadosamente diseñado y fabricado específicamente para la comparación de fases de líneas de alta tensión, superando el problema de limitación del nivel de tensión de los comparadores de fase tradicionales. Puede realizar la comparación de fases en líneas de tensión extremadamente baja, realizando completamente la comparación automática de fases desde 200V~220kV de tensión (como 400V, 10kV, 35kV, 66kV, 110kV, 220kV), eliminando la necesidad de adquirir varios juegos de comparadores de fase según el nivel de tensión, ahorrando costes, reduciendo el transporte y ahorrando tiempo y siendo rápido. Para la comparación de fases de líneas de alta tensión (cuando la tensión supera los 400V), el gancho de sonda metálico del detector puede acercarse gradualmente al conductor, y la comparación de fases puede completarse cuando se detecta una señal de campo eléctrico, sin contacto directo con el conductor de alta tensión, ¡seguro! Cuando la tensión del conductor desnudo supera los 35kV, se debe utilizar la comparación de fases sin contacto. Este comparador de fases también tiene funciones como prueba de fase, frecuencia, secuencia de fases, detección de tensión y determinación del grupo de transformadores.

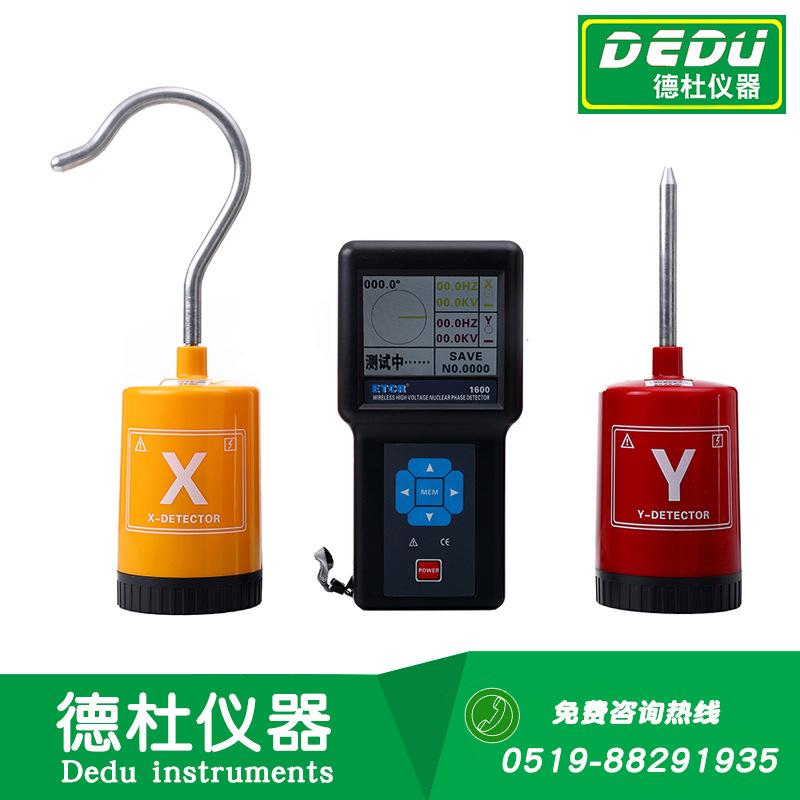

El comparador de fase de alta tensión inalámbrico ETCR1600 consta de un host, detectores, varillas aislantes telescópicas, software de monitoreo, cable de comunicación USB, etc. La señal inalámbrica tiene una distancia de transmisión en línea recta de aproximadamente 30 metros. El host utiliza una pantalla LCD a color verdadero de 3.5 pulgadas, que puede mostrar fase, frecuencia, secuencia de fase y resultados de comparación de fase en la misma pantalla; indicación de diagrama vectorial, indicación de fase, clara e intuitiva; con funciones de aviso de voz como "Señal X normal, Señal Y normal, en fase, fuera de fase", haciendo las pruebas más simples y fáciles.
El software de monitoreo tiene funciones de monitoreo en tiempo real en línea, consulta de datos históricos, indicación de diagrama vectorial e indicación de fase; tiene funciones como lectura, visualización, guardado e impresión de datos históricos.
|
logrocapaz |
Fase de línea de alta tensión, frecuencia, fase, secuencia de fases y pruebas eléctricas inalámbricas |
|
electricidadfuente |
anfitrión máquina:9 V CC，6Festival5batería alcalinaLR6; detector: Pila seca de zinc-manganeso6F22、9 V |
|
Método de fase nuclear |
Fase de contacto nuclear:35 kVLos siguientes conductores desnudos o220kVLos siguientes cables aislados pueden hacer contacto con el núcleo del cable Faseo sin contacto: cuando el voltaje de la línea desnuda excede35 kVCuando se debe utilizar la prueba sin contacto, la sonda se acerca gradualmente al conductor para la comparación de fase. |
|
Distancia de transmisión |
Transmisión inalámbrica, la distancia de transmisión en línea recta es de aproximadamente30arroz |
|
Caracterización de diferencia de fase |
en fase:-25°～25°；heterofásico: 95°～145° y215°～265° |
|
Voltaje de fase del núcleo |
200 V～220kV |
|
Rango de fase |
0.0°～360.0°；Precisión：≤±12°；resolución：0.1° |
|
Rango de frecuencia |
45.0Hz～65.0Hz; Precisión: ≤±2 Hz; Resolución:0,1 Hz |
|
Frecuencia de transmisión |
433 MHz、315 MHz |
|
Pantalla LCD |
3.5pantalla a color de pulgadas; área de visualización:71 mm×53 mm |
|
Indicación de fase |
Diagrama de fases y pantalla digital simultáneamente |
|
Indicador de encendido |
El detector tiene una luz indicadora de encendido verde |
|
Instrucciones de trabajo |
Durante la fase, el detector tiene una función de indicación audible y visual, indicada por una luz roja de doble parpadeo y"""bip"""--bip--Sonido "Bip" |
|
Tasa de visualización |
2De segunda categoría/Segundo |
|
almacenamiento de datos |
9999Grupo(No hay pérdida de datos en caso de fallo de energía o reemplazo de batería) |
|
Retroiluminación de la pantalla LCD |
Brillo ajustable para adaptarse a diferentes entornos de uso |
|
Apagado automático |
Puesta en marcha5El medidor de minutos se apagará automáticamente |
|
voltaje de la batería |
Cuando el voltaje de la batería cae a7,2 V±0,1 VCuando se muestra el símbolo de batería baja, recordando reemplazar la batería, los datos medidos en este momento también son precisos. |
|
Corriente nominal |
detector:30mA máx;Anfitrión:150mAmáximo |
|
Calidad del instrumento |
instrumentoDispositivo:950g(Batería incluida); Masa total del embalaje y varilla aislante: aprox.3,0 kilogramos |
|
Tamaño del instrumento |
Anfitrión195 mm×100 mm×45 mm; detector290 mm×250 mm×80 mm |
|
Longitud de la varilla aislante |
diámetro zui más grande Φ38 mm; Longitud: en forma contraída es1050 mm; El estado extendido es4850mm |
|
Prueba de aislamiento |
Varilla aislante después de estirar en ambos extremos:CA 220kV/rms Anfitrión, Detector:AC3700V/rms(entre metal expuesto y carcasa de plástico) |
|
Interferencia externa |
Sin campo electromagnético extremadamente fuerte;433MHz、315 MHzInterferencia cocanal |
|
Temperatura y humedad de trabajo |
-10°C～40°C;80% hrabajo |
|
Temperatura y humedad de almacenamiento |
-20°C～60°C;70% hrabajo |
|
Nivel de protección |
IP63 |
|
Adecuado para normativas de seguridad. |
GB13398-92、GB311.1-311.6-8、3DL408-91Estándar nacional de la industria eléctrica estándar y recién promulgado 《Para trabajos en tensión》1 kV～35 kVMedidor de Fase Portátil Condiciones Técnicas GeneralesDL/T971-2005》Requisitos |
|
ajustarse aIEC61481-A2；2004；IEC 61243-1 ed.2:2003estándar |
|
|

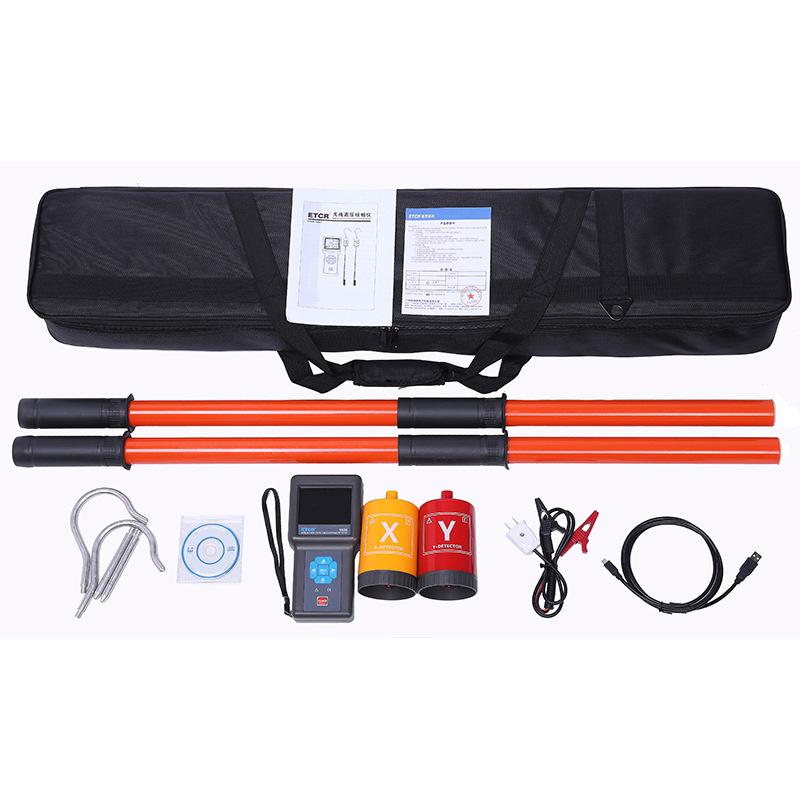

Accesorios suministrados |
Anfitrión1artículos, detectores2artículo, sonda2artículos, hooks de búsqueda2pieza, varilla aislante2piezas, CD de software1ElementosUSBcable de datos1raíz,LR6Batería6individuo,6F22Batería2individual, línea de inspección1artículo, kit de herramientas1piezas |

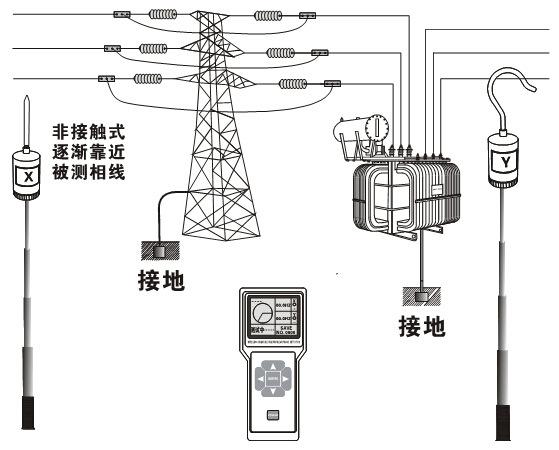

Aplicación de campo
