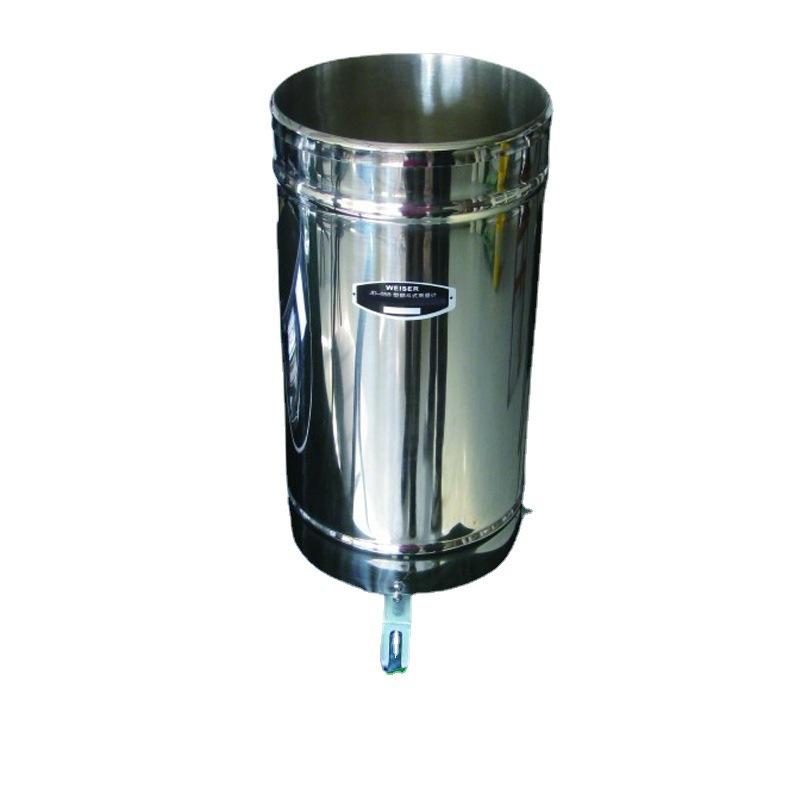

Pluviómetro de Cubeta Basculante JD-10B

Este instrumento consta de un colector de lluvia, pantalla de filtro, embudo de desviación de agua, conjunto de cubeta basculante, soporte de cubeta basculante, dispositivo de ajuste de inclinación, interruptor de láminas, terminales de salida de señal, base, patas de soporte de la base, cuerpo de cilindro de acero inoxidable, etc.
El soporte basculante de este instrumento es una estructura de posicionamiento giratoria integrada, lo que hace que la carga y descarga del basculante sea más conveniente.
El balancín del instrumento tiene un diseño aerodinámico tridimensional y está diseñado con una punta guía arqueada descendente. Tiene una forma hermosa y suave, mejor rendimiento de giro de agua y es fácil de limpiar y mantener.
El soporte del interruptor de láminas de este instrumento está equipado con dos interruptores de láminas, una de las dos salidas de señal del instrumento se utiliza para el conteo in situ y la otra se utiliza para la telemetría remota.
Este instrumento ha tenido los tornillos de ajuste del ángulo de inclinación del balancín bloqueados en un muy buen punto de referencia del ángulo de inclinación en la fábrica y los tornillos de inclinación han sido sellados con pintura roja. Cuando el usuario instala el instrumento en el sitio, solo necesita ajustar la altura de los pies niveladores para que la burbuja del nivel de burbuja se ubique en la posición central para ponerlo en uso, y no es necesario reajustar el ángulo de inclinación del balancín en el sitio.

Este instrumento es un instrumento primario para medir la precipitación, y su rendimiento cumple los requisitos del estándar nacional GB/T11832-2002 《Pluviómetro de Cubeta Basculante》.
El componente central de este instrumento, el balancín, adopta un diseño aerodinámico tridimensional, lo que hace que el balancín vuelque el agua más suavemente, y tiene la función de autolimpieza de polvo y fácil limpieza.

1 Diámetro de recepción: φ20000.60mm; Ángulo agudo del filo: 40o～45 o
2 Resolución: 1mm;
3 Precisión de medición: ≤±2% (precipitación artificial en interiores, basada en el volumen de drenaje propio del instrumento)
4 Rango de intensidad de lluvia: 0.01mm～4mm/min (permite una gran intensidad de lluvia 8mm/min)
5 Método de transmisión de señal: Salida de señal de encendido/apagado por doble contacto
6 Entorno de trabajo:
Temperatura ambiente: 0～50℃
Humedad relativa: <95% (40°C)
7 Tamaño y peso: φ216×350 2Kg.
