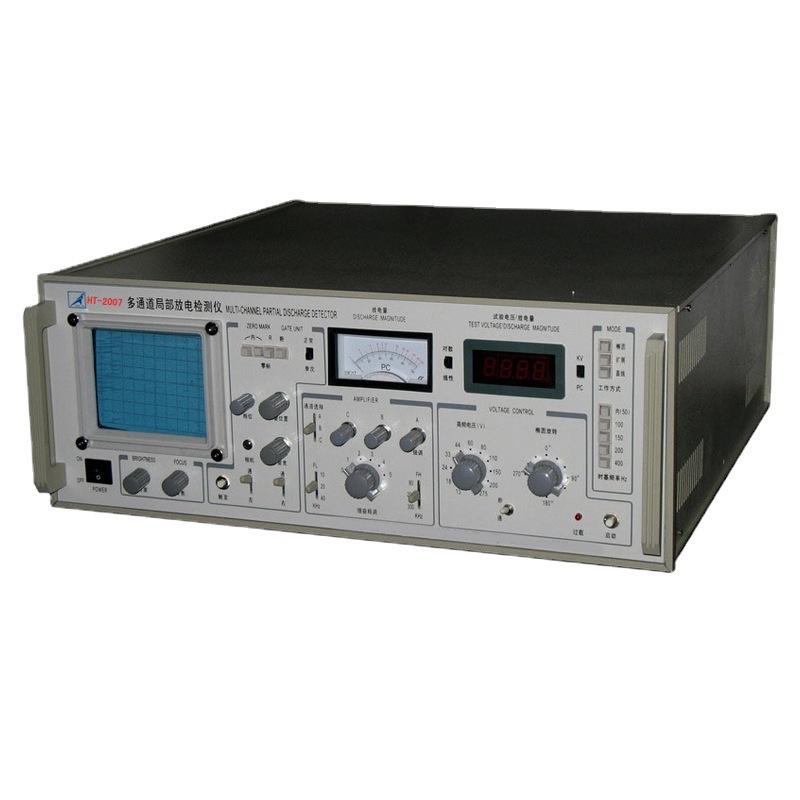

Detector de Descargas Parciales Multicanal HT-2007

1. El rango de capacitancia de los productos probables es 6pF~250μF.

2. Sensibilidad de detección corriente permitida (ver Tabla 1):

Tabla 1, Sensibilidad de detección y valores de corriente permitida de la unidad de entrada.

3、Canales de medición: 3 canales (estándar)

4. Base de tiempo de barrido elíptico:

(1) Frecuencias 50 (dentro), 100, 150, 200, 400HZ.

(2) Rotación: en incrementos de 30°.

(3) Método de trabajo: elipse - expandir - línea recta.

(4) El elipse de base de tiempo de alta frecuencia se puede ajustar a tamaño normal según el voltaje de entrada (10～250V), su consumo de energía <1 voltio-amperio, y tiene un dispositivo de protección automática contra sobrecarga.

5. Unidad de visualización

Utiliza osciloscopio rectangular de 124×104 mm, con perillas de ajuste de brillo y enfoque.

6、Amplificador

(1) Frecuencia final de baja frecuencia de 3dB f_：10、20、40KH_ZOpcional.

(2) Frecuencia final de alta frecuencia f de 3dB_：80、200、300KH_ZOpcional.

(3) Ajuste de ganancia, ajuste grueso 6 pasos, diferencia de ganancia entre pasos 20±1dB, rango de ajuste fino >20dB.

(4) Asimetría de respuesta al pulso positivo y negativo <1dB.

7. Ventana de tiempo

(1) Ancho de ventana: Ajustable, 15°～ 150° a 50Hz.

(2) Posición de la ventana: Cada ventana puede girar de 0° a 170°.

(3) Las dos ventanas de tiempo se pueden abrir por separado o simultáneamente.

(4) Tiene un dispositivo de bombardeo de un solo disparo, tiempo de bombardeo de aproximadamente 20 ms (para tomar fotos).

8、Tabla de Picos

（1）Cabezal de medidor tipo puntero de escala lineal 0—100 Error ±5% (basado en escala completa).

(2) Cabezal de medidor tipo puntero de escala logarítmica 0-10-100 Error ±5% (basado en escala completa).

(3) Encabezado digital: Se muestra con un medidor digital LED de 3,5 dígitos

0—100 Error: ±3% (de escala completa).

9、Voltímetro de prueba

(1) Rango 100KV (usando resistencia R de voltímetro de 100KV).

(2) Pantalla: voltímetro digital de 3½ dígitos.

(3) Error: ±3%.

10、Sistema de etiqueta cero

(1) La marca cero del generador de marca cero interno se puede transformar para obtener buena calidad, y se puede rotar 0～180° para hacer que la posición de la marca cero verdadera generada por esta resistencia de voltaje R coincida con la buena calidad.

(2) La marca cero es consistente con todas las frecuencias de escaneo elíptico.

11、Estructura

（1）Volumen 530×550×220mm

(2) Peso: aproximadamente 22KG.
