Principio de funcionamiento de la bomba neumática de diafragma para minería BQG320/0.2

El principio de funcionamiento de la bomba neumática de diafragma consiste en utilizar el flujo de aire para impulsar el núcleo de la válvula y realizar un movimiento alternativo. De esta manera, el aire comprimido entra alternativamente en las cámaras izquierda y derecha, impulsando el diafragma hacia adelante y hacia atrás, creando una diferencia de presión en la cámara de trabajo para absorber y drenar agua. Su principio de funcionamiento es compacto, ligero y no requiere cimentación. Puede utilizarse como bomba móvil y no requiere lubricación. La válvula principal no tiene requisitos especiales en cuanto a la fuente de aire y puede arrancar y funcionar con autocebado.

Fenómeno de falla y solución de la bomba neumática de diafragma para minería BQG320/0.2

l. Reducción de la salida, corrientes parásitas o flujo detenido:

① Verifique el suministro de gas;

② Compruebe la manguera de salida;

③Compruebe que la manguera de entrada no tenga torceduras ni roturas:

④ Compruebe si la bomba está vacía. Si se bombea un líquido de alta viscosidad, el tamaño de la tubería de alimentación debe ser al menos igual al diámetro de la rosca de entrada de la bomba.

La manguera de alimentación debe tener el mismo tamaño que el diámetro para garantizar un flujo adecuado. Debe ser indestructible y capaz de soportar alto vacío.

⑤ Revise los conectores del colector de admisión y las tuberías de entrada y salida. Deben ser herméticos.

⑥ Verifique si hay materia sólida atascada en la cámara del diafragma o en el área del asiento de la bola de la bomba de diafragma neumática.

2. El material bombeado se descarga desde el puerto de escape:

① Verifique la rotura del diafragma;

② Compruebe si el tornillo del diafragma está firme;

3. Aparecen burbujas en el material bombeado:

① Verifique la conexión del sistema de tuberías de alimentación;

② Verifique si la junta tórica entre el tubo de alimentación y la cubierta de fluido está dañada;

③Compruebe que el tornillo del diafragma esté bien fijado.

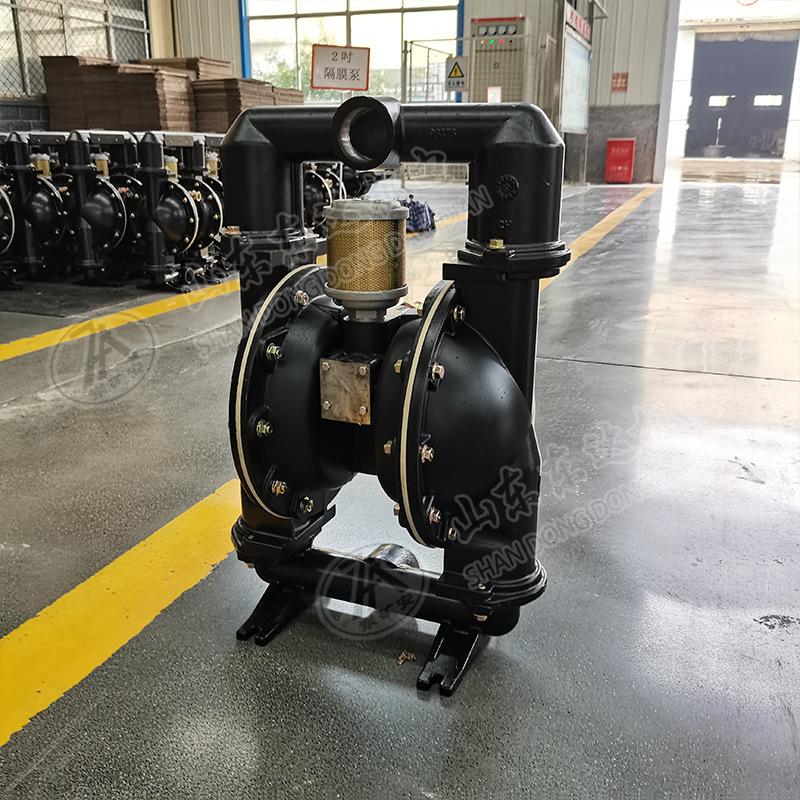

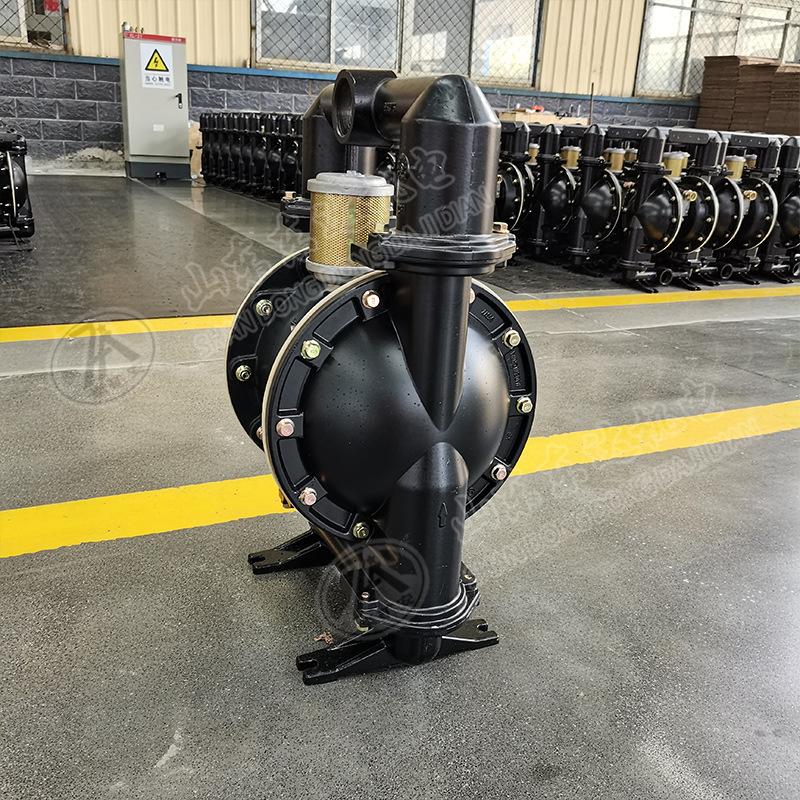

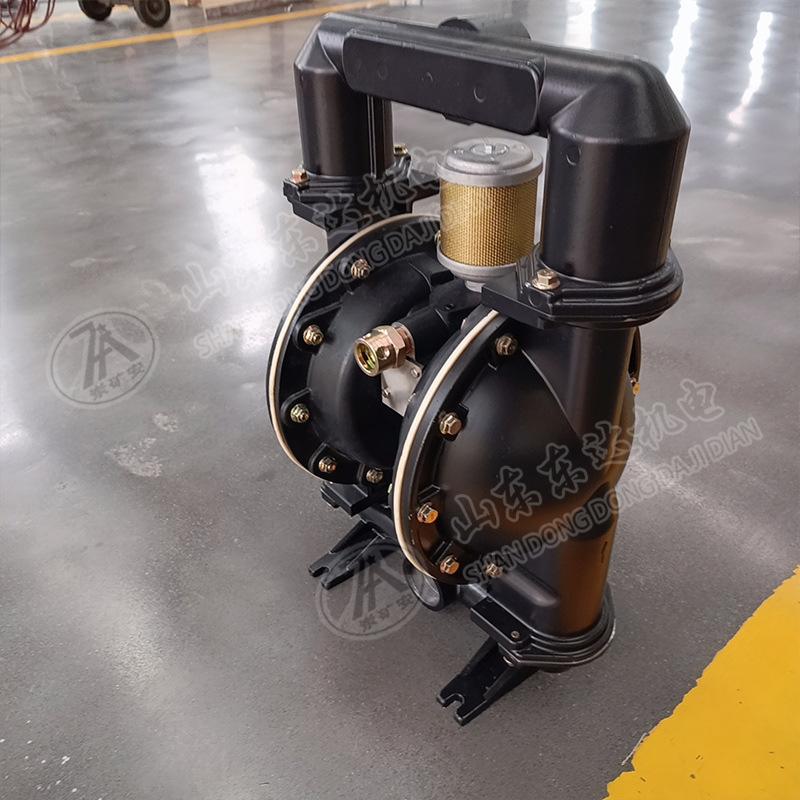

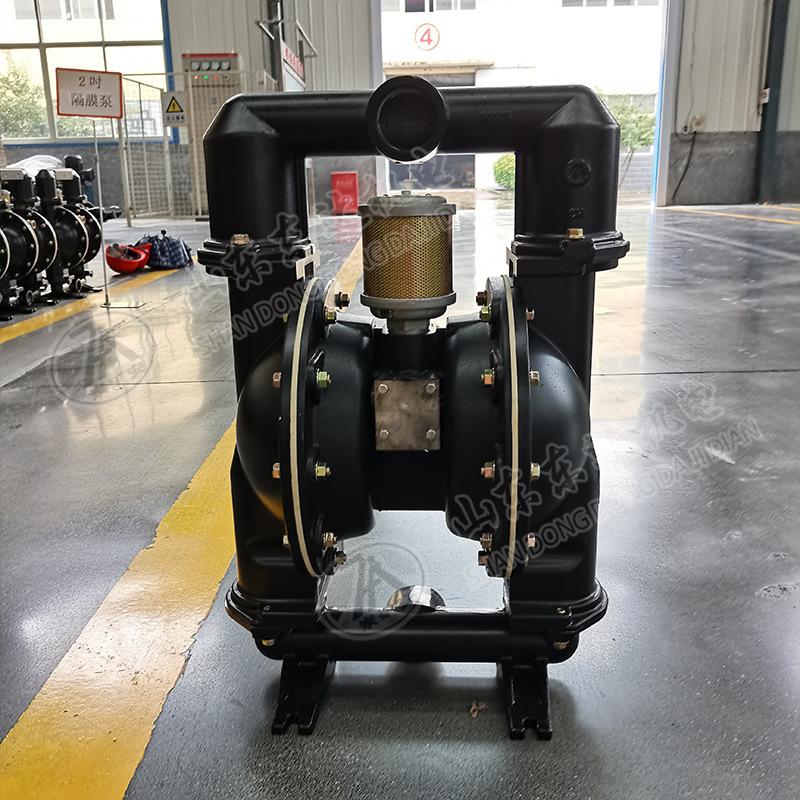

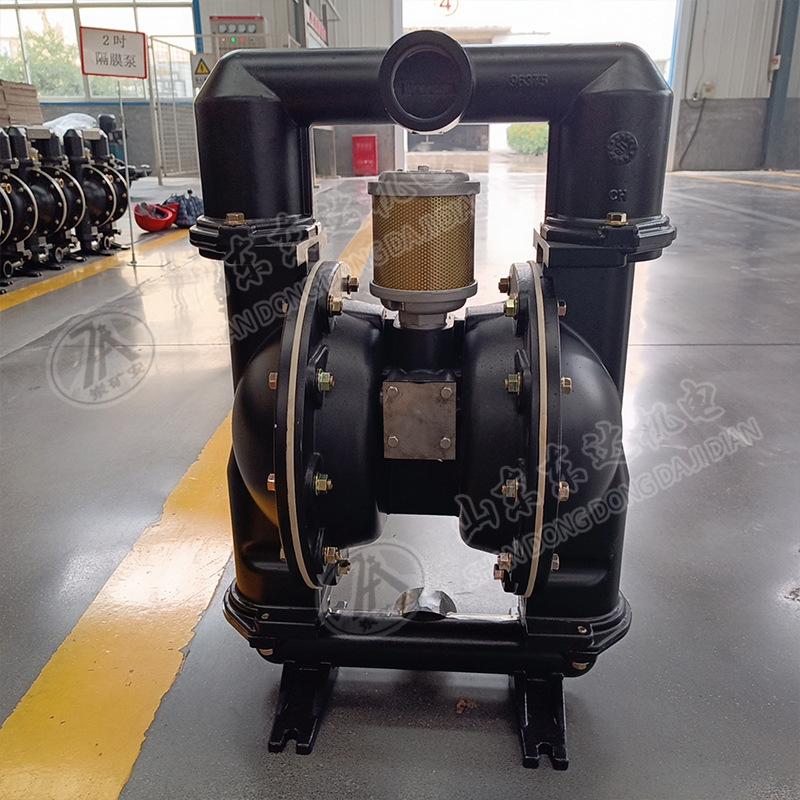

Bomba neumática de diafragma minera BQG320/0.2
