>>>Ámbito de aplicación
ˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉ
Los productos de módulos lineales de correa síncrona de Dongguan Aoming se pueden aplicar a máquinas expendedoras, máquinas expendedoras automáticas, robots, mecatrónica, plotters, máquinas fotográficas, impresoras planas, alimentación automática, plataformas móviles, plataformas para cámaras, equipos de automatización, máquinas de grabado, impresoras de inyección de tinta, máquinas de corte mecánico, máquinas de corte láser, máquinas de grabado, maquinaria de alimentación, robots automáticos, apiladoras, máquinas de calzado, portadores láser, máquinas de pulverización, máquinas de descarga, máquinas dispensadoras, máquinas de soldadura, guías fotográficas, máquinas de mejora de la producción, guías de retardo, guías para TV y otros equipos relacionados de producción industrial.
>>>Características del producto
ˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉ

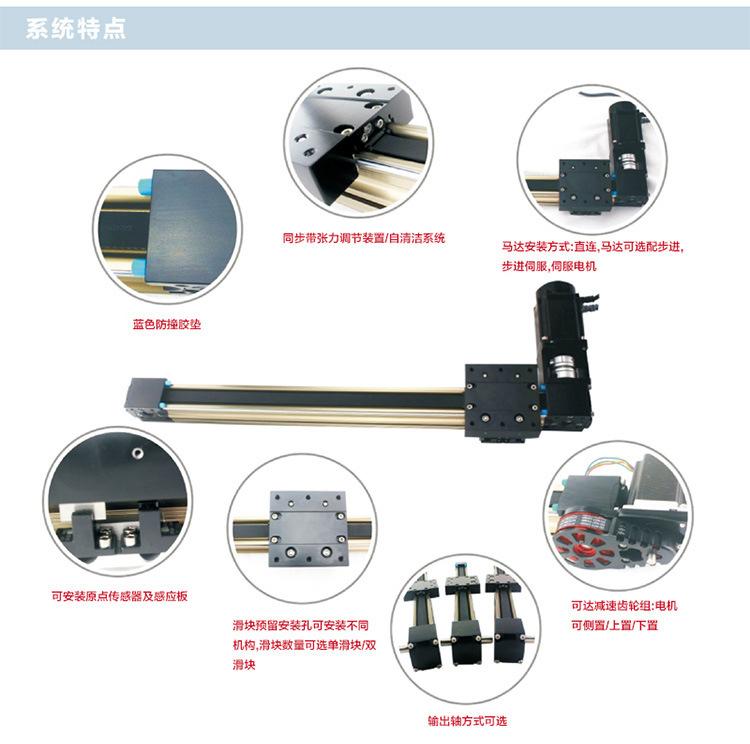

>>>Componentes del sistema
ˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉ
>>>Cómo leer los nombres de los productos
ˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉ
|
AMB |
45 |
S060 |
1 |
SS |
57 |
METRO |
- |
D |
|
① |
2 |
③ |
④ |
5 |
⑥ |
⑦ |
|
⑧ |
|
① Nombre de la serie |
Serie AMB:AMB |
|
② Especificaciones de la pista |
45: 45 mm de ancho 60: 60 mm de ancho |
|
③ Viajes efectivos |
S060: 600 mm, 100 mm a 4000 mm, se pueden personalizar |
|

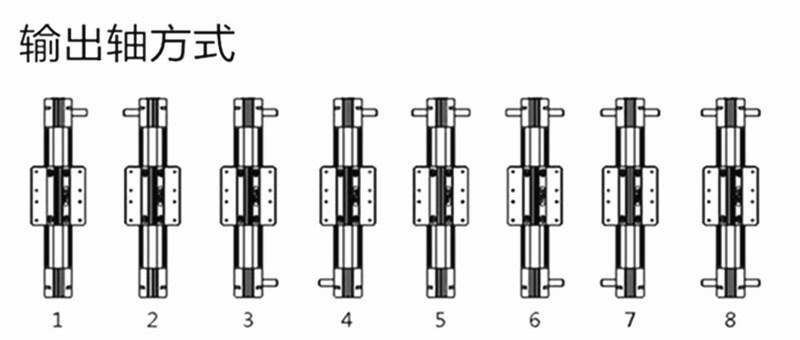

④ Tipo de eje de salida |
Vea el modo del eje de salida (1～8) en la figura a continuación |
|
⑤ Tipo de motor |
ST: Motor paso a paso SS: Servomotor paso a paso SV: Servomotor (100 W/200 W/400 W) |
|
⑥ Brida del motor paso a paso |
42:42 mm 57:57 mm 86:86 mm |
|
⑦ Freno electromagnético |
Ninguno: sin freno electromagnético M: con freno electromagnético |
|
⑧ Potencia de entrada |
D: Entrada de CC A: Entrada de CA |

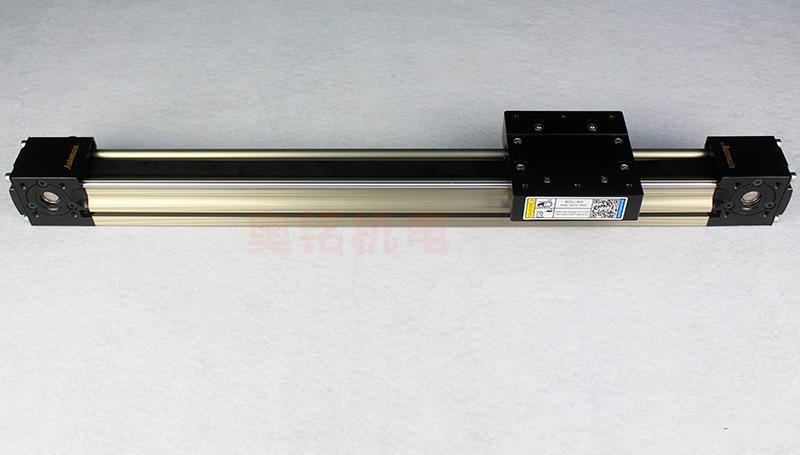

>>>módulo de deslizamiento lineal de 45 pistas
ˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉ
Características
Mayor velocidad y rigidez
·El recorrido se puede personalizar, hasta 4000 mm.
Baja fricción, bajo ruido y baja vibración.
Fuerte y resistente a la corrosión.
·Múltiples modos de conducción y accesorios disponibles
La correa de distribución de alta resistencia puede soportar cargas elevadas
Tensión de la correa ajustable

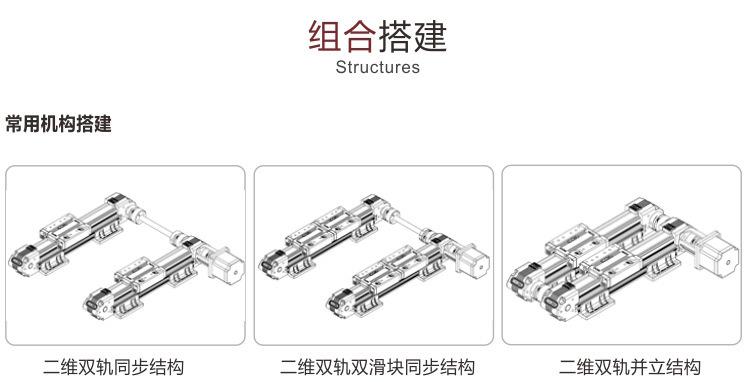

Puede construir una variedad de estructuras.
□Parámetros técnicos
|
Nombre del producto |
Dirigir |
Carga de calibración de una sola diapositiva |
Sea aplicable Esfuerzo de torsión |
máximo velocidad |
Segmentación duplicada Exactitud |
adaptación Brida del motor |
Peso básico (carrera de 100 mm) |
Cada aumento recorrido de 100 mm |
||
|
nivel |
vertical |
dinámica |
||||||||
|
AMB45 |
75 mm |
15 kg |
3 kilos |
10 kilos |
≤3 N.m |
2 m/s |
±0,05 mm |
57 mm/60 mm |
1,35 kg |
0,25 kg |
|
guía |
AMB45 |
AMB45 |
|
Fuerza/torque |
estático |
dinámica |
|
Fx(N) |
150 |
100 |
|
Fy(N) |
100 |
80 |
|
Fz(N) |
150 |
100 |
|
Mx(Nm) |
10 |
8 |
|
Mi(Nm) |
8 |
6 |
|
Mz(Nm) |
20 |
15 |
|

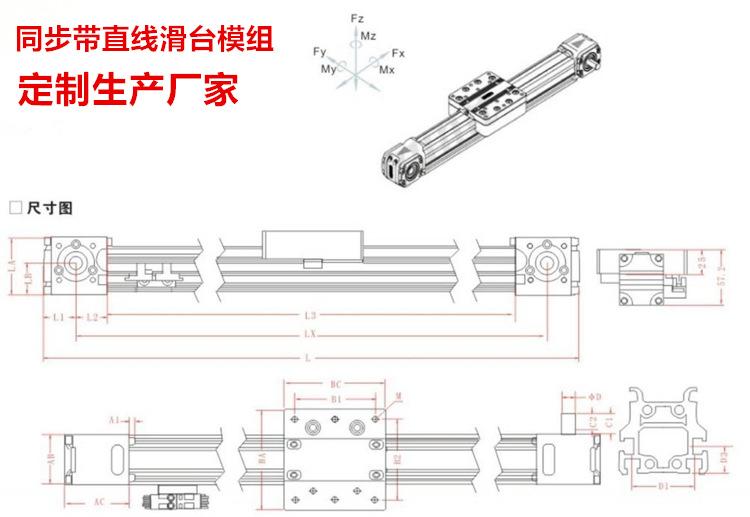

modelo |
Asiento del cojinete (mm) |
Extremo del eje (mm) |
Orificio del tornillo deslizante |
Ranura para tuerca de viga |
Orificio para tornillo lateral del contrapunto |
Motor recomendado |
|||||||||||||||
|
L1 |
L2 |
LA |
LB |
A1 |
AB |
C.A. |
C1 |
C2 |
Φd |
B1 |
B2 |
licenciado en Letras |
ANTES DE CRISTO |
Hilo |
D1 |
D2 |
tuerca cuadrada |
Círculo primitivo |
Orificio de tornillo |
||
|
AMB45 |
28.93 |
28.00 |
52.50 |
29.00 |
5.00 |
45.00 |
56.77 |
19.20 |
15.00 |
12.00 |
72.00 |
72.80 |
90.00 |
90.00 |
M5 |
32 |
14 |
M5 |
36 |
M5 |
57 Servomotor paso a paso 200 W/400 W servomotor |
◆Carrera efectiva = L-2*(L1+L2)BC-C*A1 ◆Se pueden agregar deslizadores adicionales según el tamaño de la carga
◆La longitud del módulo lineal se puede personalizar según la demanda ◆Aplicable a servomotores paso a paso/servomotores paso a paso
ˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉ

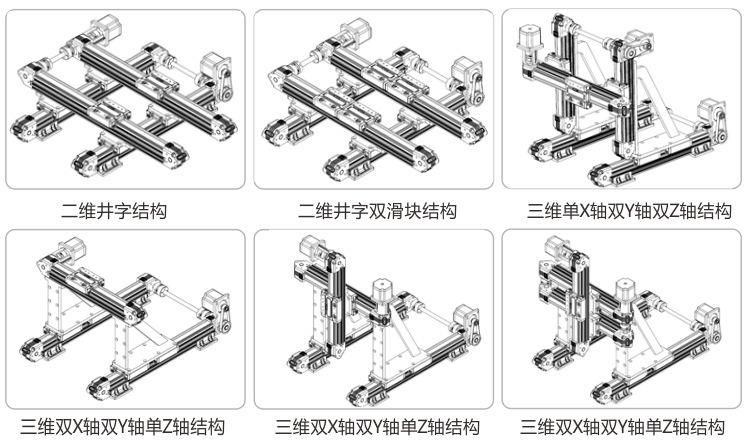

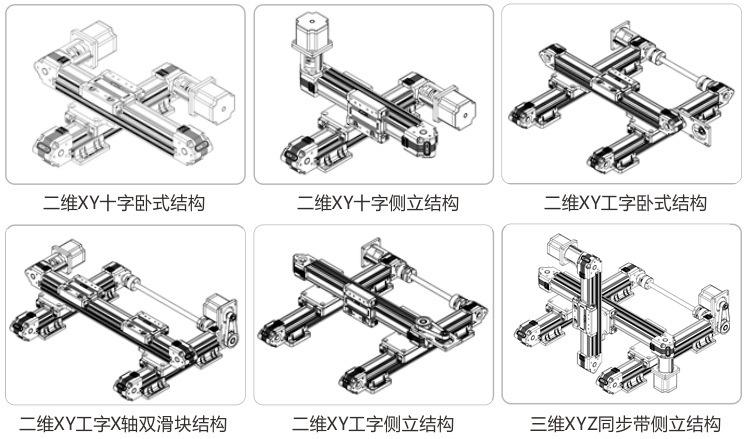

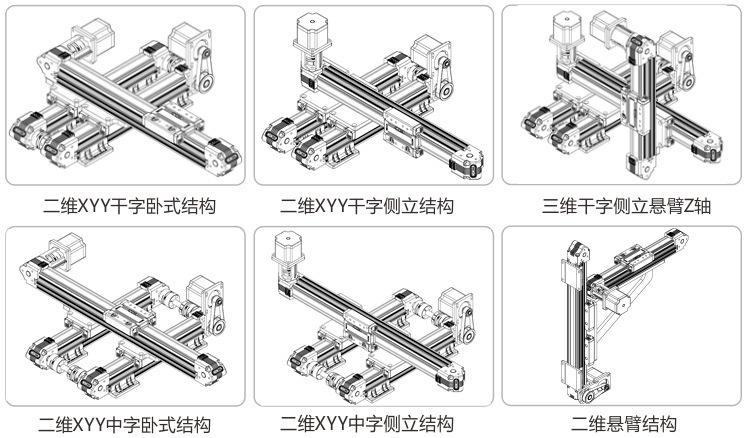

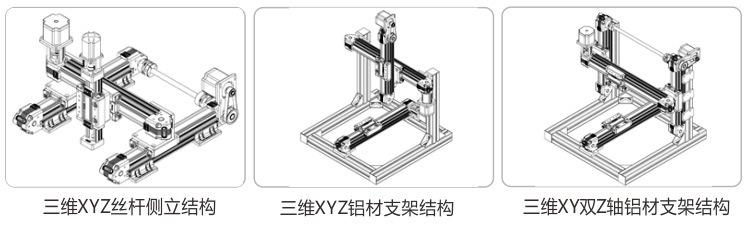

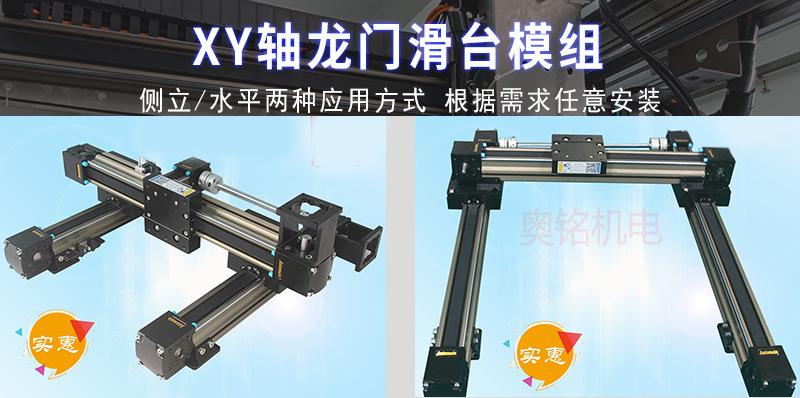

El diseño modular permite construir rápidamente un mecanismo de operación multieje. El recorrido del módulo deslizante se puede personalizar según sea necesario, y el riel y la viga están integrados en uno.
Súper silencioso, preciso y de fácil mantenimiento.
La viga del riel está equipada con tuercas y tornillos alrededor del cuerpo de la viga para instalarse y fijarse a sí misma y a los componentes transportados.
Los pies multiusos y las placas de conexión facilitan la combinación rápida entre módulos y módulos, módulos y plataformas.
·Mecanismo de ajuste rápido de la tensión de la correa de distribución.
·Aumentar de forma flexible el número de diapositivas según los requisitos de carga y operación.
·Se pueden personalizar otras formas de construcción.
>>>Sobre el precio
ˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉ
Los módulos lineales Dongguan Aoming son todos productos personalizados. Por favor, indique al servicio de atención al cliente la carrera o la longitud total que necesita.La cotización del módulo predeterminado no incluye accesorios(pie, placa de conexión del motor, acoplamiento, motor, flete, punto de impuesto). ¡Tenga en cuenta! El precio en la tienda es solo el precio del enlace pagado.El precio real de la transacción debe cotizarse según las necesidades del comprador, por favor consulte al servicio de atención al cliente.(Todos los productos en la tienda no incluyen gastos de envío) Para especificaciones especiales, por favor contacte al tendero para la personalización. No se cobrará tarifa de personalización. Los tamaños personalizados se enviarán dentro de 3 a 5 días hábiles.
>>>Introducción del Fabricante Electromecánico Aoming
ˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉ
Aoming Electromechanical es una empresa de alta tecnología que integra agencia de productos de control de automatización, investigación y desarrollo independientes, producción, ventas, diseño de ingeniería y desarrollo de proyectos. Sus principales negocios son:
Módulos lineales, correderas lineales, módulos de correa síncrona, módulos lineales. Los módulos de eje único y multieje desarrollados por nuestra empresa son de tamaño pequeño, estructura compacta y diseño modular, lo que facilita la instalación y el mantenimiento. Al mismo tiempo, la longitud se puede determinar según las necesidades del cliente, y se puede lograr un movimiento lineal de alta velocidad y alta precisión.
Bienvenidos amigos de todos los ámbitos de la vida a consultar y cooperar. ¡Siempre proporcionamos productos de alta calidad y soluciones técnicas! Si tiene alguna pregunta sobre el producto, consúltenos. ¡Gracias por su patrocinio! !
Aoming ElectromecánicaExcelente servicio，Excelente calidad，Asequibleprecio s¡¡¡Poner siempre los intereses de los clientes primero gana la buena reputación de los clientes!!!
