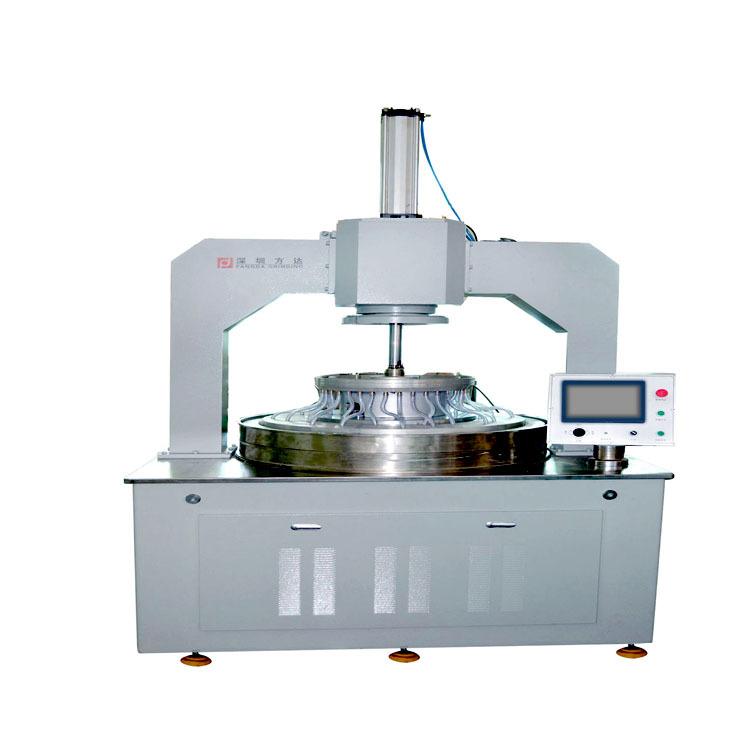

FD-965Rectificadora de doble cara tipo pórtico/pulidora

El propósito principal:

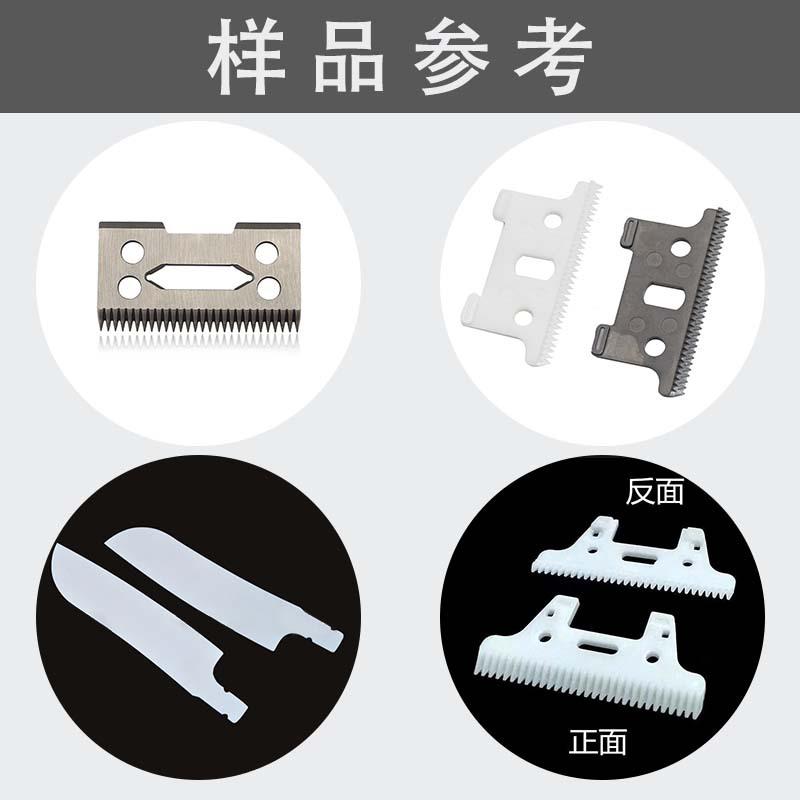

Este equipo se utiliza principalmente para el rectificado de precisión de materiales duros y quebradizos como sustratos de zafiro, cuchillas de acero de tungsteno y cuchillas de cerámica.

Principio de funcionamiento:

A：Esta serie de rectificadoras es un equipo de rectificado de ultra alta precisión. Los platos de rectificado superior e inferior giran en direcciones opuestas, y el portapiezas realiza un movimiento planetario, girando y rotando simultáneamente. La resistencia al rectificado es pequeña, no daña la pieza de trabajo y logra un rectificado uniforme en ambos lados con alta eficiencia de producción.

B: La máquina de lapeado adopta guías de suspensión por presión de aceite para el movimiento alternativo, y está equipada con una herramienta de diamante para el rectificado de precisión de la placa de lapeado, dando a la placa de lapeado una planitud precisa.

Características de la rectificadora de alta precisión:

1. Los discos de rectificado superior e inferior de esta serie de rectificadoras pueden ser rectificados automáticamente.

2. Adoptando cuatro motores funcionando sincrónicamente, el rango de cambio de velocidad es más amplio, la precisión de movimiento es mayor, la velocidad de respuesta es más rápida, y puede adaptarse a los requisitos de diferentes materiales de pulido y procesos de pulido, realizando arranque suave, parada suave, regulación de velocidad estable y pequeño impacto.

3. La máquina de lapeado adopta un accionamiento por servomotor, lo que puede garantizar un deslizamiento más suave de la guía de suspensión por presión de aceite, lo que resulta en un mejor efecto de acabado superficial.

4. El sistema de control adopta tecnologías avanzadas como DSP, enlace web y terminal a color, lo que hace que la velocidad de respuesta del sistema sea más rápida y precisa, y tiene funciones de monitoreo remoto y mantenimiento remoto.

5. Adopta un controlador de programa PLC avanzado de Siemens para controlar las acciones de toda la máquina, con un alto grado de automatización, y utiliza la pantalla táctil de pantalla grande Siemens Smart 700 combinada con él como la interfaz para mostrar el estado actual de toda la máquina, logrando el diálogo hombre-máquina, y la operación es clara de un vistazo.

6. Adoptando regulación de velocidad de frecuencia variable y transmisión totalmente por engranajes, toda la máquina arranca suavemente y funciona de forma estable durante la operación, especialmente a baja velocidad, superando los fenómenos de sobretensión y fluencia de los platos de molienda superior e inferior.

7. Utilizando actuadores neumáticos producidos por AirTAC y elementos de control neumático producidos por SMC, se logra un ajuste de presión continuo para las cuatro etapas de presión ligera, presión media, presión pesada y pulido fino, proporcionando una eficiencia de pulido superior y una gama más amplia de opciones de proceso de pulido para piezas de trabajo.

8、La corona grande se puede subir y bajar, y la posición de elevación y descenso se puede ajustar. La altura del piñón central también se puede ajustar aumentando o disminuyendo periódicamente el número de calzas.

9. Este equipo puede configurar y almacenar treinta conjuntos diferentes de parámetros de proceso (presión, velocidad, tiempo, número de vueltas) para que los usuarios elijan.

10. Equipado con mecanismo de bloqueo del extremo del cilindro principal, que puede bloquear el disco de rectificado superior de forma cómoda y segura.

Los principales parámetros técnicos:
