Apariencia

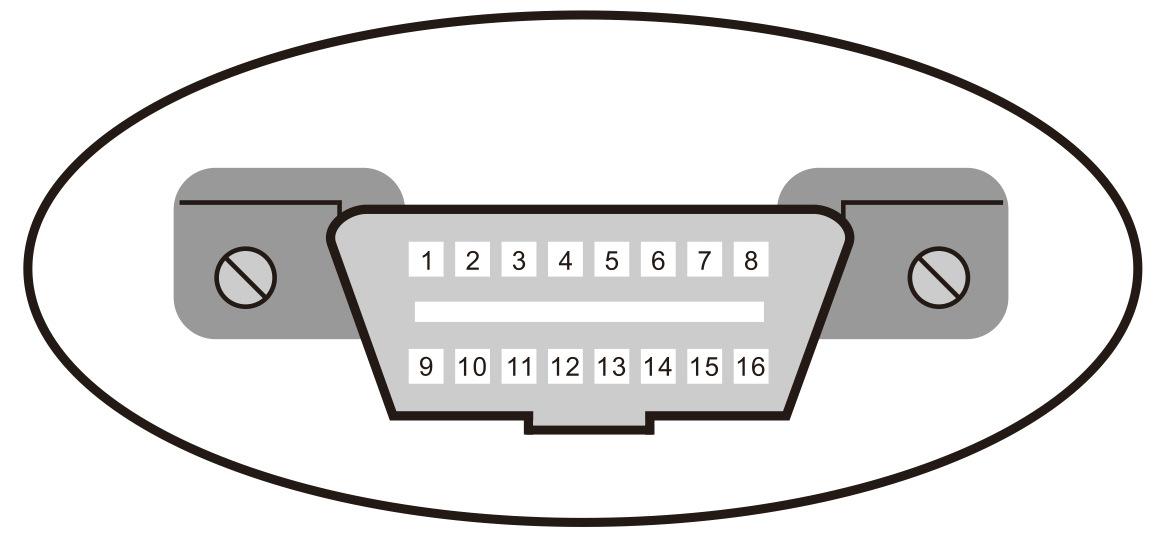

Descripción de la interfaz: Interfaz estándar OBDII de 16 pines

Tamaño del empaque del producto: 66mm X 26mm X 100mm

I. Ámbito de Aplicación: Esta especificación es aplicable al modelo V03H2-1 lector de códigos Bluetooth OBDII tarjeta fabricado por nuestra empresa.

II. Esta especificación de producto define los requisitos técnicos, métodos de prueba, marcado, embalaje, transporte y almacenamiento del producto. Esta especificación es aplicable a la personalización del diseño y a la inspección de salida, y sirve como base para la inspección de evaluación de calidad durante la inspección de producción, la inspección de personalización y la inspección de consistencia de calidad.

3. Parámetros del producto:

Método de comunicación: Bluetooth 2.0 Chip de control principal: ST

Plataforma de software: Soporta Android / Windows

Voltaje de trabajo: 9V~16V

Corriente de trabajo: 35 mA

Corriente en espera: 25mA

Temperatura de trabajo: -40℃~85℃

Humedad de trabajo: inferior al 60%

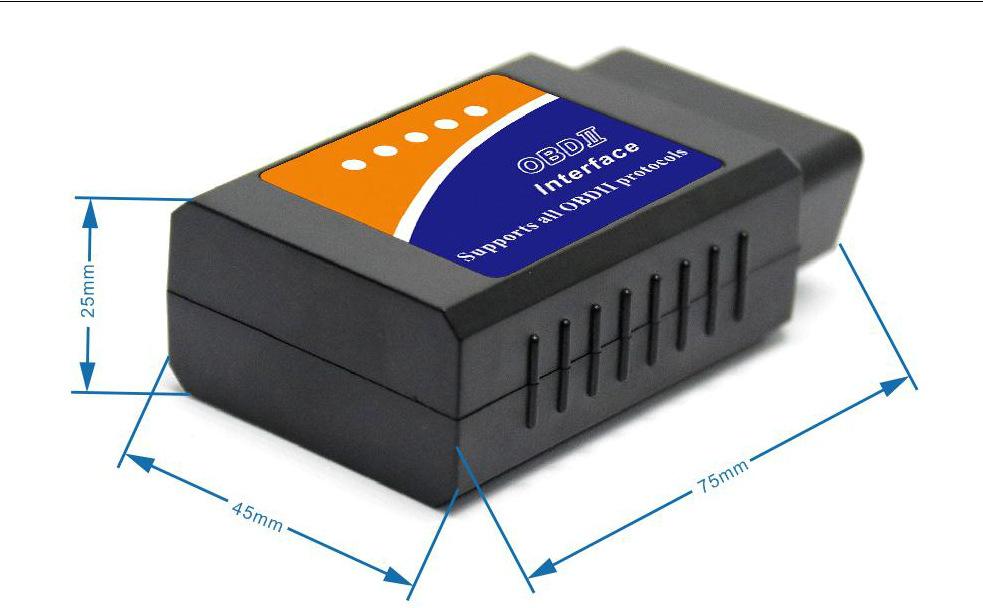

Tamaño del producto: 45mm*25mm*75mm

4. Características del producto:

1. 1. Tamaño pequeño, máxima integración de chips, con patente de apariencia independiente, patente de modelo de utilidad y derecho de autor de software. Certificado por CE, FCC, RoHS.

1. 2. El software puede realizar las siguientes operaciones:

Leer códigos de diagnóstico de error——genéricos y específicos del fabricante, y mostrar sus significados (la base de datos tiene más de 3000 definiciones de códigos genéricos)

Borrar códigos de error y apagar la luz MIL ("Check Engine") mostrar datos actuales del sensor, incluyendo:

Revoluciones del Motor Por Minuto (RPM) Valor de Carga Calculado Temperatura del Refrigerante Estado del Sistema de Combustible Velocidad del Vehículo Ajuste de Combustible a Corto Plazo

Condiciones de combustible a largo plazo presión del colector de admisión sincronización de la inyección de combustible

Temperatura de admisión velocidad de flujo de aire

Posición absoluta del acelerador relacionada con el estado de combustible a corto plazo voltaje de detección de oxígeno estado del sistema de combustible presión de combustible

El monitoreo del consumo de combustible tiene muchos otros datos...

Características futuras del software:

Los gráficos de datos muestran y registran datos de fotogramas congelados del registro de resultados de detección continua y discontinua de oxígeno

V. Soporte de protocolo:

Protocolos soportados por OBDII:

1. 1. SAE J1850 PWM (41.6Kbaud)

1. 2. SAE J1850 VPW (10.4Kbaud)

1. 3. ISO9141-2(inicio a 5 baudios, 10.4Kbaudios)

1. 4. ISO14230-4 KWP (inicialización de 5 baudios, 10.4 Kbaudios)

1. 5. ISO14230-4 KWP (inicio rápido, 10.4 Kbaud)

1. 6. ISO15765-4 CAN (ID de 11 bits, 500 Kbaud)

1. 7. ISO15765-4 CAN (ID de 29 bits, 500 Kbaudios)

1. 8. ISO15765-4 CAN (ID de 11 bits, 250 Kbaudios)

1. 9. ISO15765-4 CAN (ID de 29 bits, 250 Kbaud)

Seis, Plataforma de Software:

1. 1. Software compatible

Versión de Windows: ScanMaster-ELM, ScanTool.net, PCMSCAN, etc.;

Versión de Android: Torque, DashCommand, OBD Car Doctor, Auto Doctor, Mini OBDII, EOBD etc.; Versión de Symbian: OBDScope.

1. 2. Plataformas compatibles

Plataformas de Soporte de Software:Windows XP，Windows 7/8, Android, Symbian y otros sistemas.
