20*16*3cm 0.22kg

Probador de Inyectores Automotrices CNBJ-620

Descripción del Producto

Este instrumento puede ayudarle a diagnosticar problemas de inyectores. Puede probar cada inyector uno por uno para ayudar a confirmar la condición de atascamiento, fuga o quemado. Tiene 4 modos de salida de señal de pulso, y el usuario puede elegir uno según las necesidades. Usando la batería de coche de 12V del vehículo como fuente de alimentación, el modo de trabajo continuo puede identificar la calidad del inyector cuando el motor está apagado, y la función de bloqueo de modo asegura la consistencia al probar el inyector. Este instrumento se puede utilizar con cualquier probador de presión de combustible.

Instrucciones

1. Apague el motor del coche.

2. Retire el conector de cable del inyector del automóvil que se va a probar, y luego conecte los dos terminales de salida de pulsos del instrumento al inyector del automóvil.

3. Conecte la pinza roja del instrumento al terminal positivo de la batería del coche de 12V, y conecte la pinza negra del instrumento al terminal negativo de la batería del coche.

4. Presione la tecla "MODE SET" para seleccionar el modo de salida de señal de pulso deseado, y la pantalla mostrará el modo seleccionado actualmente.

Los diferentes modos se explican a continuación:

Modo "1": Modo de pulso único. En este modo, cuando se presiona la tecla "PULSO", el instrumento emitirá un pulso con un ancho de pulso de aproximadamente 255 milisegundos.

Modo "2": Modo de pulso corto. En este modo, cuando se presiona la tecla "PULSE", el instrumento emitirá 50 pulsos con un ancho de pulso de aproximadamente 7 milisegundos.

Modo "3": Modo de pulso largo. En este modo, cuando se presiona la tecla "PULSE", el instrumento emitirá 100 pulsos con un ancho de pulso de aproximadamente 3.5 milisegundos.

Modo "4": Modo de pulso continuo. En este modo, cuando se presiona la tecla "PULSE", el instrumento emitirá pulsos continuamente, con una tasa de pulsos de aproximadamente 50 pulsos por 1450 milisegundos y un ancho de pulso de aproximadamente 7 milisegundos. Presionar la tecla "PULSE" nuevamente terminará la salida de pulsos.

5. Después de seleccionar el modo de salida de señal de pulso deseado, presione el botón "PULSE" y el instrumento emitirá pulsos al inyector de automóvil que se va a probar. La luz indicadora de señal se encenderá cuando se emita el pulso.

6. Una vez completada la prueba, si necesita repetir la prueba, presione la tecla "PULSE" nuevamente; si desea cambiar el modo de pulso, presione la tecla "RESET", puede seleccionar el modo deseado y probar el inyector del automóvil nuevamente.

advertir:

1. Antes de usar este instrumento, el motor del coche debe estar apagado.

2. No fume ni encienda fuego cerca de un automóvil.

3. No derrame combustible del vehículo sobre partes calientes del motor.

4. Use este instrumento solo en un lugar ventilado y no inhale los gases de escape emitidos por el automóvil ni el vapor generado por el combustible.

5. No se acerque a ninguna pieza giratoria (o móvil) del automóvil y no toque ninguna pieza caliente del automóvil.

6. No cortocircuite los polos positivo y negativo de la batería del coche.

7. No toque ninguna pieza del coche con voltaje peligroso

8. Siga siempre las advertencias, precauciones e instrucciones de mantenimiento del manual de mantenimiento del vehículo.

9. Use gafas protectoras calificadas.

10. Una vez completada la prueba, todas las conexiones del automóvil desconectadas deben restaurarse adecuadamente.

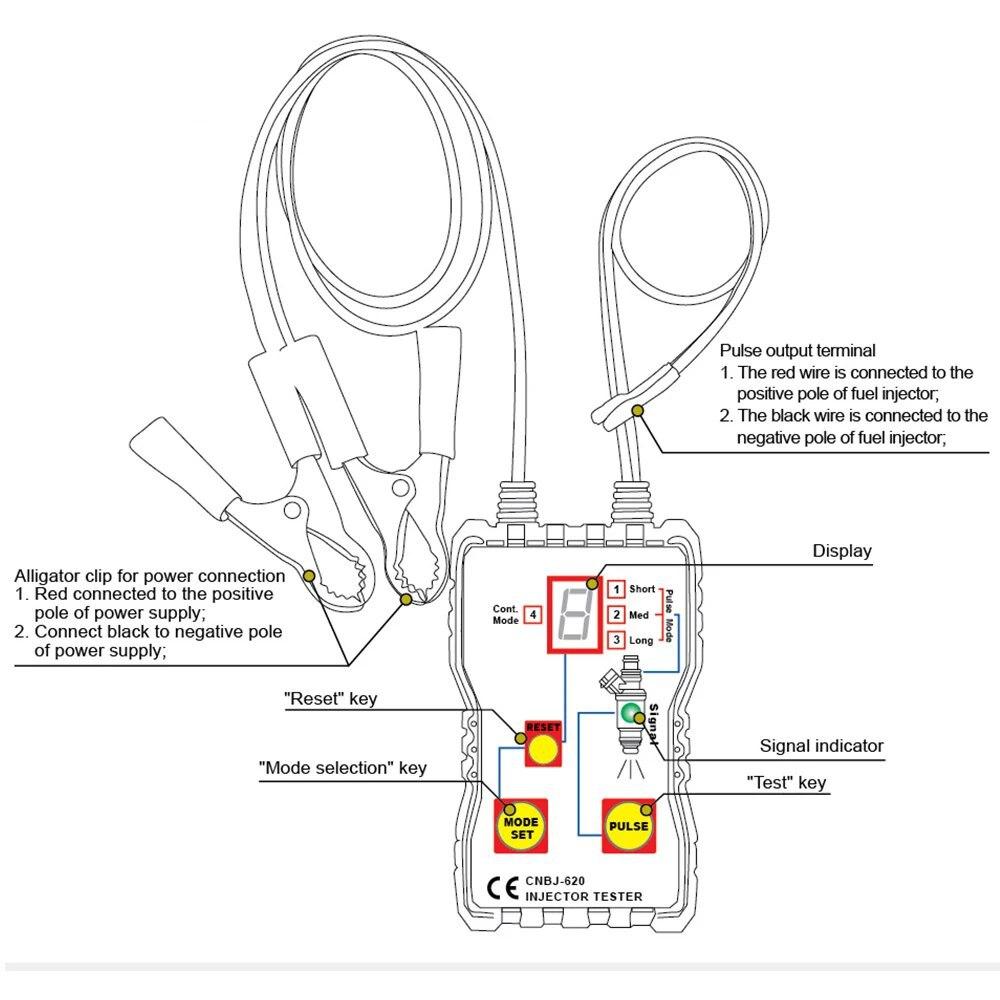

Diagrama de descripción:

Especificaciones eléctricas

Fuente de alimentación: batería de coche de 12V

Condiciones de trabajo: 0℃-40℃; humedad relativa ≤80%

Condiciones de almacenamiento: -20℃-50℃; humedad relativa ≤85%

Probador de Inyectores Automotrices CNBJ-620

INTRODUCCIÓN DEL PRODUCTO

Este instrumento puede ayudarle a diagnosticar problemas de inyectores, y puede probar los inyectores de combustible uno por uno para ayudar a confirmar la condición atascada, con fugas o de combustión finalizada. Tiene cuatro tipos de modo de salida de señal de pulso, los usuarios pueden elegir cualquiera según sus necesidades. Utilizando la batería de automóvil de 12V como fuente de alimentación, el modo de trabajo continuo puede identificar la calidad del inyector de combustible cuando el motor está apagado, y la función de bloqueo de modo asegura la consistencia al probar el inyector de combustible. Este instrumento se puede utilizar con cualquier probador de presión de combustible.

INSTRUCCIONES DE OPERACIÓN.

1. Apaga el motor del coche.

2. Retire el conector de cable del inyector de combustible que se va a probar, y luego conecte los dos terminales de salida de pulsos del instrumento al inyector de combustible del vehículo.

3. Conecte la pinza roja del instrumento al polo positivo de la batería de automóvil de 12V, y conecte la pinza negra del instrumento al polo negativo de la batería.

4. Presione la tecla "Ajuste de modo" para seleccionar el modo de salida de señal de pulso requerido, y la pantalla mostrará el modo seleccionado actualmente. Los diferentes modelos se explican de la siguiente manera:

Modo "1": modo de pulso único. En este modo, cuando se presiona la tecla "Pulso", el instrumento emitirá un pulso con un ancho de pulso de aproximadamente 255 ms.

Modo "2": modo de pulso corto. En este modo, cuando se presiona la tecla "Pulso", el instrumento enviará 50 pulsos con un ancho de pulso de aproximadamente 7 ms.

Modo "3": modo de pulso largo. En este modo, cuando se presiona la tecla "Pulso", el instrumento emitirá 100 pulsos con un ancho de pulso de aproximadamente 3.5 ms.

Modo "4": modo de pulso continuo. En este modo, cuando se presiona la tecla "Pulso", el instrumento emitirá continuamente pulsos con una tasa de pulso de aproximadamente 50 pulsos por 1450 MS y un ancho de pulso de aproximadamente 7 ms. Presione la tecla "Pulso" nuevamente para detener la salida de pulsos.

5. Después de seleccionar el modo de salida de señal de pulso requerido, presione la tecla "Pulso", el instrumento emitirá pulso al inyector de combustible que se va a probar, y el indicador de señal se encenderá cuando se emita el pulso.

6. Una vez completada la prueba, si es necesario repetirla, presione la tecla "Pulso" nuevamente; si desea cambiar el modo de pulso, presione la tecla "Restablecer", puede seleccionar el modo requerido a voluntad y luego probar el inyector de combustible nuevamente.

ADVERTENCIA:

1. El motor del coche debe estar apagado antes de usar este instrumento.

2. No fume ni encienda fuego cerca del coche.

3. No salpique combustible en las partes calientes del motor.

4. Use este instrumento solo en lugares ventilados. No inhale los gases de escape del coche ni el vapor generado por el combustible volando.

5. No se acerque a las partes giratorias (o móviles) de ningún automóvil, y no toque las partes calientes de ningún automóvil.

6. No cortocircuite los electrodos positivo y negativo de la batería del automóvil.

7. No toque ninguna pieza de automóvil con voltaje peligroso

8. Siga siempre las advertencias, precauciones e instrucciones de mantenimiento del manual de mantenimiento del vehículo.

9. Use gafas protectoras calificadas.

10. Después de la prueba, todas las conexiones del vehículo desconectadas deben restaurarse correctamente.

Ilustración:

Especificaciones eléctricas

●Fuente de alimentación de batería de 12V

●Condiciones de trabajo:0℃ -40C; humedad relativa≤80%

Condiciones de almacenamiento:-20C -50℃;humedad relativa ≤ 85%
