parámetro |
Especificación |
Unidades |
CK5120D |
|
Diámetro del banco de trabajo |
Diámetro de la mesa |
mm |
1800 |
|
Diámetro máximo de giro |
Diámetro máximo de giro |
mm |
2000 |
|
Coche máximo |
Altura máxima de la pieza de trabajo |
mm |
1250 |
|
Peso máximo de la pieza de trabajo |
Peso máximo de la pieza de trabajo |
T |
8 |
|
Tamaño de la sección transversal de la barra de herramientas |
Tamaño de la sección de la herramienta |
mm |
30x40 |
|
Fuerza máxima de corte del poste de herramientas vertical |
Fuerza máxima de corte del poste de herramientas vertical |
norte |
25000 |
|
Par máximo de la mesa de trabajo |
Par máximo de la mesa |
Nuevo Méjico |
32000 |
|
Nivel de velocidad del banco de trabajo |
Pasos de velocidad de la tabla |
|
4 velocidades continuas 4 pasos sin escalones |
|
Rango de velocidad del banco de trabajo |
Rango de velocidad de la mesa |
r/min |
3.2-100 |
|
Carrera máxima del poste de herramientas vertical (horizontal) |
Recorrido máximo del poste de herramientas vertical (horizontal) |
mm |
1115 |
|
Recorrido máximo del poste de herramientas vertical (vertical) |
Recorrido máximo del poste de herramientas vertical (vertical) |
mm |
800 |
|
Rango de avance del portaherramientas vertical |
Rango de alimentación del poste de herramienta vertical |
mm/min |
0,5-2000 |
|
Nivel de avance del poste de herramientas vertical |
Pasos de alimentación del poste de herramientas vertical |
|
Sin escalones |
|
Velocidad de movimiento rápida del portaherramientas |
Desplazamiento rápido del poste de herramientas |
mm/min |
2000 |
|
Recorrido máximo de la viga |
Recorrido máximo de la viga transversal |
mm |
850 |
|
Velocidad de elevación de la viga transversal |
Velocidad de elevación de la viga transversal |
mm/min |
440 |
|
potencia del motor principal |
Potencia del motor principal |
kilovatios |
30 |
|
Potencia del motor de elevación de la viga transversal |
Potencia del motor de elevación de la viga transversal |
kilovatios |
2.2 |
|
Eje de coordenadas CNC |
Eje de coordenadas CNC |
|
X\Z |
|

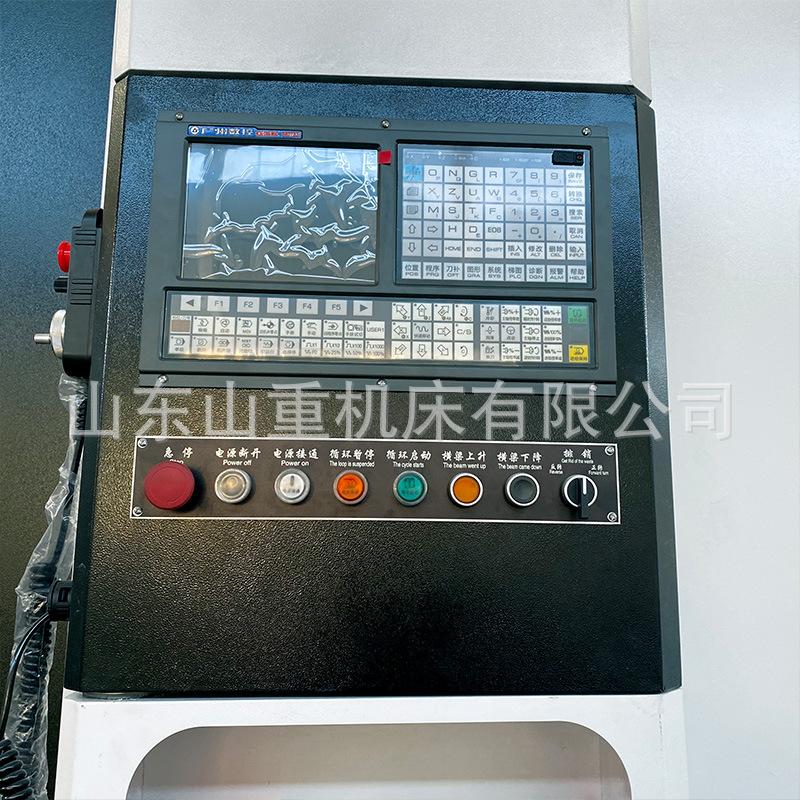

Sistema CNC |
Sistema CNC |
|
GSK980TDC |
|
precisión de posicionamiento |
Precisión de posicionamiento |
mm |
0.03 |
|
Repetibilidad |
Precisión de posicionamiento repetida |
mm |
0.015 |
|
Peso de la máquina (aprox.) |
Peso de la máquina |
T |
17 |
|
Dimensiones de la máquina herramienta (aprox.) |
Dimensiones generales |
mm |
3200*2800*3250 |
