defecto

Las principales desventajas son que el rango de temperatura del fluido medible está limitado por la resistencia a la temperatura del aluminio del transductor ultrasónico y del material de acoplamiento entre el transductor y la tubería, y los datos originales de la velocidad de transmisión del sonido del fluido medido a alta temperatura son incompletos.Fluidos por debajo de 200°C. Además, el circuito de medición del caudalímetro ultrasónico es más complicado que el de un caudalímetro general. Esto se debe a que la velocidad de flujo del líquido en la medición industrial general suele ser de varios metros por segundo, mientras que la velocidad de propagación de las ondas sonoras en el líquido es de unos 1500 m/s. El cambio máximo en la velocidad del sonido causado por el cambio en la velocidad de flujo (caudal) del fluido medido también es del orden de 10-3. Si se requiere que la precisión de la medición de la velocidad de flujo sea del 1%, la precisión de la medición de la velocidad del sonido debe ser del orden de 10-5~10-6, por lo que se requiere un circuito de medición perfecto para lograrlo. Esta es también la razón por la que el caudalímetro ultrasónico solo puede ponerse en aplicación práctica bajo la premisa del rápido desarrollo de la tecnología de circuitos integrados.

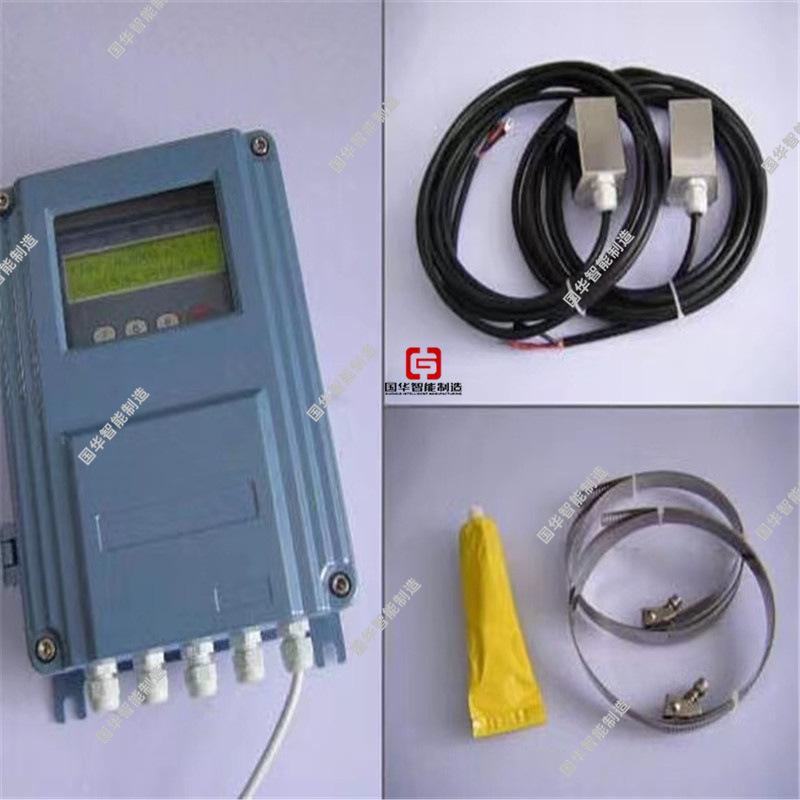

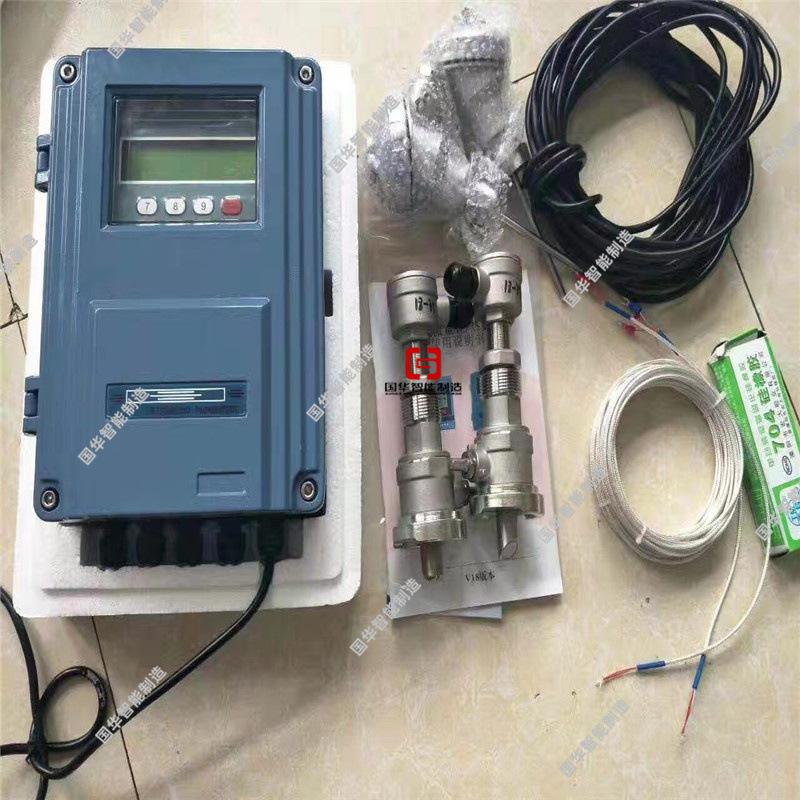

El caudalímetro ultrasónico consta de tres partes: transductor ultrasónico, circuito electrónico y sistema de visualización y acumulación de flujo. El transductor ultrasónico emisor convierte la energía eléctrica en energía ultrasónica y la transmite al fluido medido. La señal ultrasónica recibida por el receptor es amplificada por el circuito electrónico y convertida en una señal eléctrica que representa el caudal, que luego se suministra al instrumento de visualización y acumulación para su visualización y acumulación. De esta manera, se realiza la detección y visualización del caudal.
