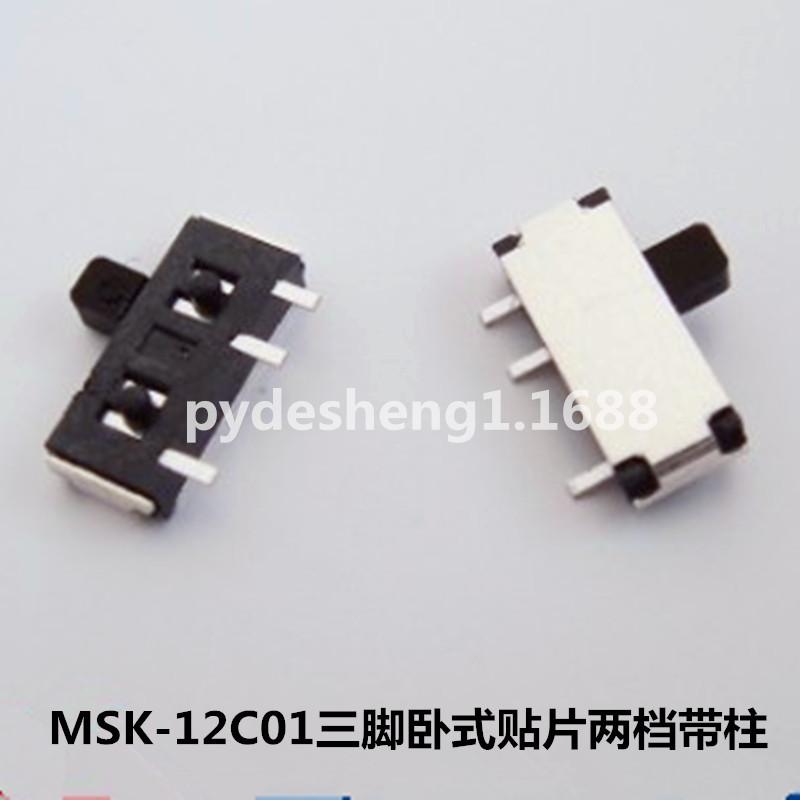

【Mininterruptor de palanca】MSK-12C01 de tres pines, parche horizontal, columna de dos velocidades MSK01 mininterruptor deslizante

Nombre del producto: Mini de alta calidadInterruptores de palanca(interruptor deslizante)
También conocido como: interruptor de palanca, interruptor de palanca, interruptor deslizante
Modelo de producto: Interruptor basculante MSK-12C01 tres pines parche horizontal dos velocidades MSK01

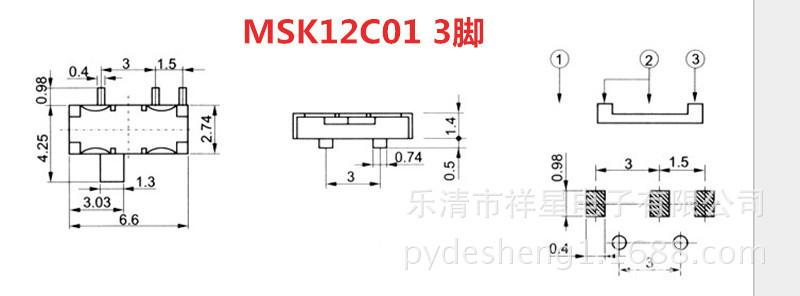

Tamaño del producto: Interruptor de palanca 6.6 longitud * 2.74 ancho * 1.4 espesor mm

Rango de temperatura de operación: -20-70℃

Tensión soportada: AC250V 50Hz 1min

Carga nominal: CC 12V 0.5A

Fuerza de operación: 200g±100g

Resistencia de contacto: ≤0.05Ω

Vida útil: 5000 veces

Resistencia de aislamiento: ≥100 MΩ

El interruptor de palanca se ensambla principalmente a partir de los siguientes componentes a través de procesos correspondientes:

1. Carcasa de hierro (material: generalmente hierro; procesamiento: niquelado o ennegrecido para evitar la oxidación)

2. Mango de plástico (Material: Generalmente material POM, si hay un requisito de retardancia al fuego y resistencia a altas temperaturas, a menudo se usa material de nailon PA)Tecnología de procesamiento: moldeo por inyección)

3. Terminal (material: generalmente bronce fosforoso; tecnología de procesamiento: galvanoplastia de plata)

4. Placa base aislante (material: baquelita; tecnología de procesamiento: estampado)

5. Chip de contacto (material: generalmente bronce fosforoso; tecnología de procesamiento: galvanoplastia de plata)

6. Perlas onduladas redondas (material: generalmente acero inoxidable; tecnología de procesamiento: niquelado)

7. Tirachinas (material: bronce; tecnología de procesamiento: estampado)

8. Aceite decorativo (Material: aceite rojo o aceite verde, un tipo de aceite químico, aplicado a la parte de contacto entre el terminal y la placa base para decoración. Generalmente se requiere que sea no tóxico y respetuoso con el medio ambiente)

Ámbito de aplicación

1. Productos de audio y vídeo: Altavoces MP3, MP4;

2. Productos digitales: cámaras digitales, cámaras de vídeo digitales, etc.;

3. Productos de comunicación: teléfonos móviles, teléfonos de automóvil, teléfonos, equipos de construcción, PDA, etc.;

4. Productos de seguridad: videoporteros, monitores, etc.;

5. Juguetes: juguetes electrónicos, etc.;

6. Productos informáticos: cámaras, etc.;

7. Equipos de fitness: báscula electrónica de grasa corporal, cinta de correr, etc.;

8. Equipo médico: esfigmomanómetro, termómetro, sistema de llamada de hospital, etc.

Instrucciones de uso

1. Especificación general
1.1 Alcance Esta especificación cubre los requisitos para interruptores de tecla única que no tienen tecla
(INTERRUPTORES TÁCTILES: CONTACTO MECÁNICO). Esta especificación cubre los requisitos para interruptores táctiles de un solo empuje y sin empuje.
1.2 Rango de Temperatura de Operación
-20 a 70℃ (humedad normal, presión normal)
1.3 Rango de Temperatura de Almacenamiento
-30 a 80℃ (humedad normal, presión normal)
1.4 Condiciones de prueba
Las pruebas y mediciones se realizarán en las siguientes condiciones estándar a menos que se especifique lo contrario:
Temperatura normal (temperatura 5 a 35℃)
Humedad normal (humedad relativa 45 a 85%)
Presión normal (presión 860 a 1060 mbars)
En caso de que surja alguna pregunta del juicio realizado, las pruebas se llevarán a cabo en las siguientes condiciones:

Temperatura (20±2℃)
Humedad relativa (65±5%)
Presión (860 a 1060 mbars)

2. APARIENCIA, ESTILO Y DIMENSIONES
2.1 Apariencia
No deberá haber defectos que afecten la capacidad de servicio del producto.
2.2 Estilo y Dimensiones
Deberá ajustarse a los planos de montaje.

3. TIPO DE ACTUACIÓN
Retroalimentación táctil Tocar atrás
4. DISPOSICIÓN DE CONTACTOS 1 polos 1 tiros Forma de contacto 1 contacto 1 lazo
(Los detalles de la disposición de los contactos se dan en los planos de montaje.)
5.VALORES MÁXIMOS DC12 V 50mA Valor máximo

Utilizado principalmente en: televisores a color, televisores en blanco y negro, equipos de audio, grabadoras de video, cámaras, computadoras, consolas de juegos, máquinas de fax, intercomunicadores, bastones, dispositivos de control de máquinas herramienta, copiadoras, impresoras, instrumentos electrónicos, medidores y otros electrodomésticos.
