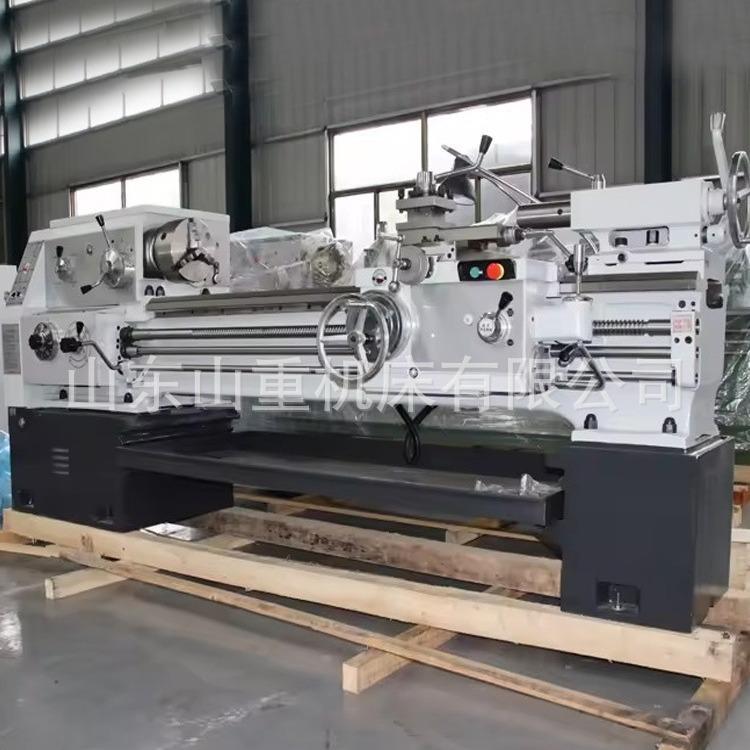

Número de producto

CA6161A

Diámetro de rotación del lecho

610 mm

Diámetro de rotación del portaherramientas

370 mm

Diámetro de rotación interna del sillín × longitud efectiva

—

Longitud de la pieza de trabajo/longitud de torneado

750/650 mm;
1000/900 mm;
1500/1400 mm;
2000/1900 mm

Distancia desde el centro del husillo hasta el riel guía del plano de la bancada

305 mm

Diámetro del orificio del husillo/conicidad del extremo frontal del orificio del husillo

Φ 52 mm /1:20

Serie de velocidades del husillo

24/12.

Rango de velocidad del husillo

50 Hz: 11-1600 rpm
60 Hz: 13,2-1920 rpm

50 Hz: 14-1580 rpm
60 Hz: 20,4-1896 rpm

Rango de alimentación longitudinal (64 tipos)

Avance estándar: 0.08-1.59mm/r
Avance mínimo: 0.028-0.054mm/r
Avance: 1.71-6.33mm/r

Rango de alimentación transversal (64 tipos)

Avance estándar: 0.04-0.79mm/r
Avance mínimo: 0.014-0.027mm/r
Aumento de avance: 0.86-3.16mm/r

Velocidad de movimiento rápida del portaherramientas longitudinal/lateral

Vertical: 4m/min
Horizontal: 2m/min

Rango de hilos de procesamiento

Rosca métrica 44 tipos: 1-192mm;
21 tipos de rosca británica: 2-24 hilos/pulgada
37 tipos de roscas de paso diametral: 1-96;

Recorrido del poste de herramientas superior/inferior

140 mm/420 mm

Ángulo de rotación del plato giratorio del portaherramientas

± 90 o

Distancia desde la línea central del husillo hasta el soporte de la herramienta

26 mm

Tamaño de la sección transversal de la barra de herramientas

25 mm × 25 mm

Diámetro del husillo del contrapunto × carrera y conicidad del orificio del husillo

75 mm × 150 mm;
Cono Morse n.° 5

Paso de tornillo

12 milímetros

potencia del motor principal

7,5 kW

Peso neto de la unidad principal kg (aprox.)

750 milímetros

2180

1000 milímetros

2260

1500 mm

2437

2000 mm

2787

Tamaño del host (largo × ancho × alto) mm

750 mm

2418×1130×1367

1000 mm

2668×1130×1367

1500 mm

3168×1130×1367

2000 mm

3668×1130×1367
