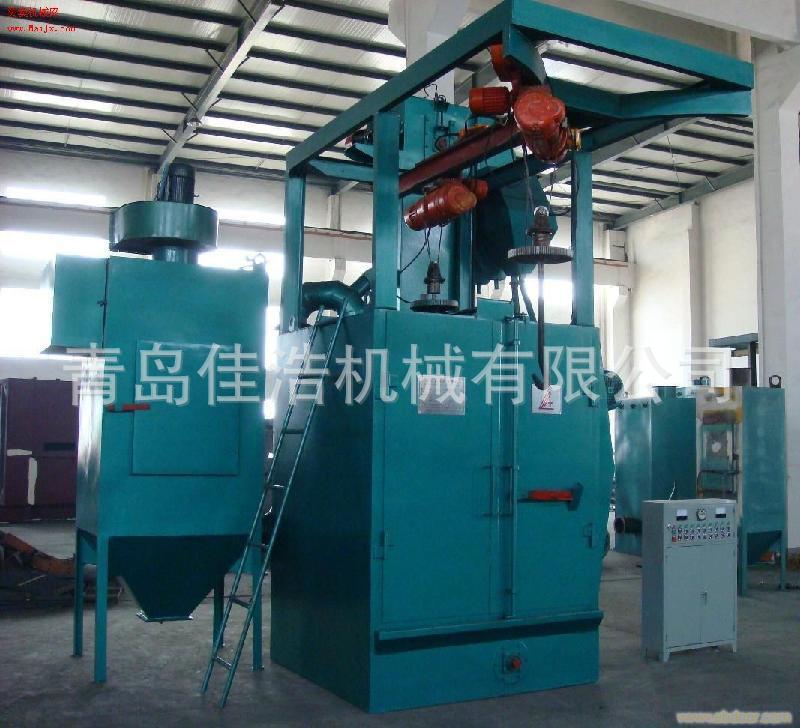

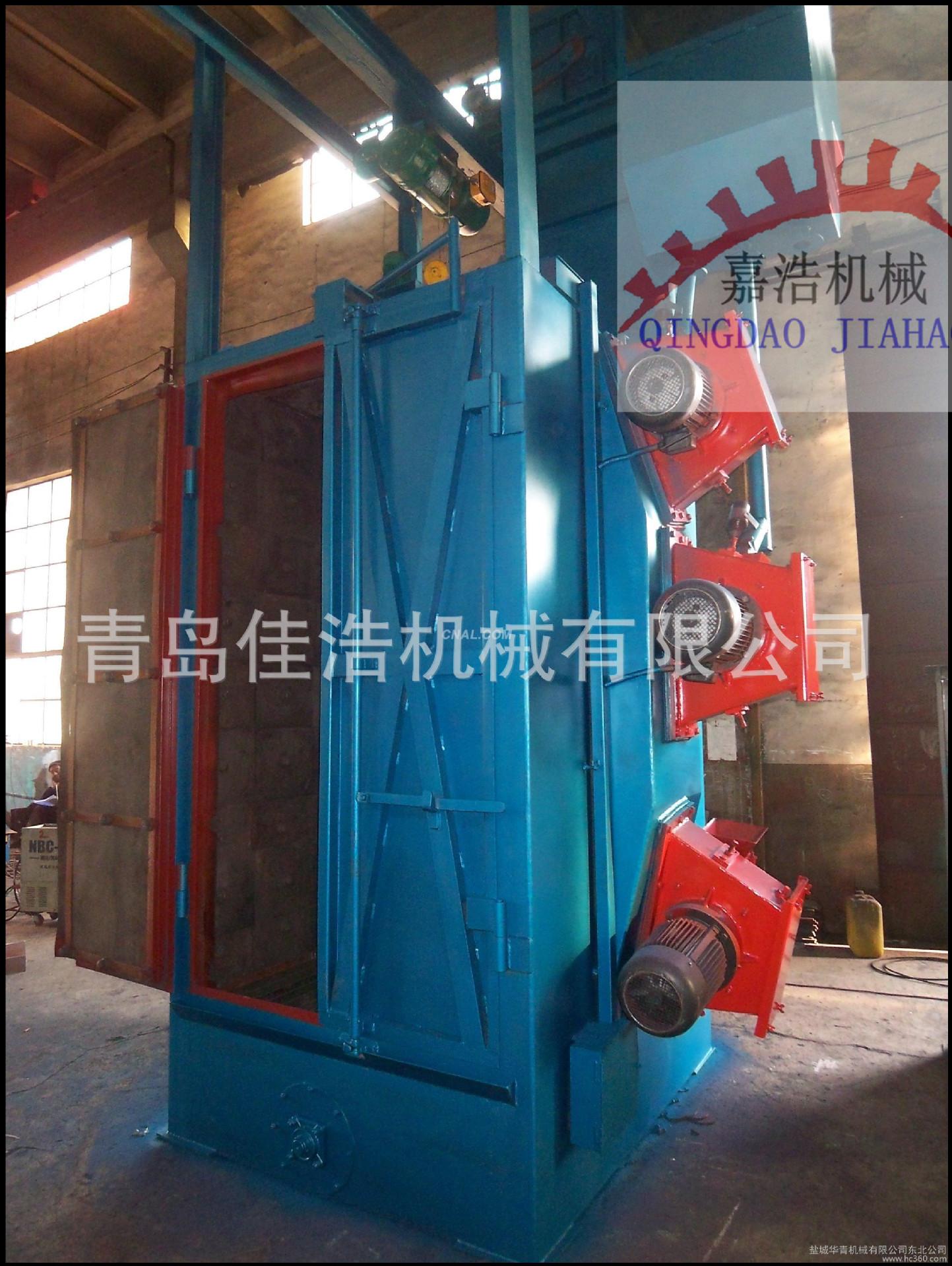

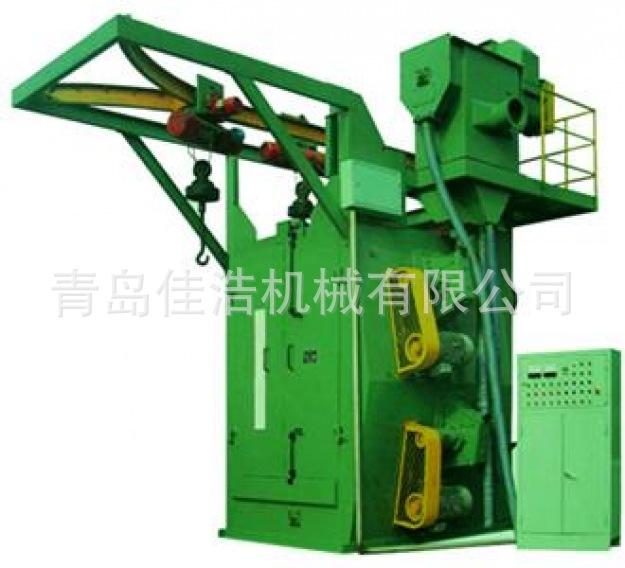

Tipo de ganchoMáquina de granalladoSe divide en gancho simple y gancho doble. La máquina de granallado con gancho utiliza dos ganchos para cargar las piezas de trabajo alternativamente en la cámara de limpieza por granallado. La granalladora se utiliza para lanzar proyectiles de 0.2~0.8 sobre la superficie de la pieza de trabajo, de modo que la superficie de la pieza de trabajo alcance una cierta rugosidad, haciendo que la pieza de trabajo sea hermosa, o cambiando el esfuerzo de compresión de la pieza de trabajo para aumentar su vida útil. Este modelo se utiliza ampliamente en la limpieza superficial o el fortalecimiento de fundiciones y forjas medianas y pequeñas en las industrias de fundición, construcción, química, motor, máquina herramienta y otras. Y este modelo es adecuado para la limpieza de piezas esbeltas y de pared delgada que no son adecuadas para la colisión. Como unMáquina de granalladoLa máquina estándar tiene un diámetro de cilindro de trabajo que varía de 900 a 1300 mm y una altura que varía de 1300 a 2200 mm. La máquina estándar tiene de 2 a 7 cabezales de granallado y una capacidad de carga máxima de 10,000 kg. Esta máquina de granallado tiene una eficiencia de producción muy alta y un amplio rango de flexibilidad. Es un equipo ideal de limpieza y fortalecimiento y es fácil de operar. Simplemente cargue la pieza de trabajo a procesar en la máquina y presione el botón de inicio. Después de un tiempo muy corto (generalmente 5-7 minutos), todo el proceso de limpieza se completa y se eliminan todo el polvo y los residuos de granalla. Es principalmente adecuada para el tratamiento superficial de diversas fundiciones medianas y grandes, forjados, soldaduras y piezas tratadas térmicamente, incluyendo piezas de trabajo frágiles y de forma irregular.。
Pistola de perdigones
La máquina de granallado está compuesta principalmente por impulsor, paletas, rueda divisora de granalla, manguito direccional, cubierta, placa protectora, eje principal, tubo de entrada de granalla y otras piezas.
La granalladora centrífuga voladiza QX130 utilizada en esta máquina es altamente eficiente, fácil de instalar y mantener,Espacio ocupadoPequeño, se puede mover a la izquierda y a la derecha
Rotación y otras ventajas. Las cuchillas giran rápidamente.fuerza centrífugaLa función está fija, no necesita ningún accesorio de fijación.
Al retirar las paletas, solo golpee el extremo exterior de las paletas para quitarlas. Solo toma de 10 a 20 minutos retirar ocho paletas. Además, esta serie de granalladoras también puede verificar el desgaste de la rueda de granallado y el manguito direccional al retirar las paletas. Además, el eje principal de la máquina de granallado está instalado en la cubierta, y los orificios en la cubierta para fijar el eje principal y el manguito direccional se procesan de una sola vez, reduciendo así el proceso de granallado.RuedaLa fricción del proyectil y el fenómeno de apretar y agrietar la camisa direccional también mejoran en gran medida la eficiencia del granallado. Durante el uso de la camisa direccional, se debe revisar frecuentemente el desgaste de la ventana rectangular. Cuando la ventana se desgasta unos 5 mm, se debe girar hacia atrás unos 5 mm (según la dirección de rotación del impulsor). Cuando la pérdida de la ventana es superior a 15 mm, se debe reemplazar, de lo contrario, el ángulo de dispersión radial del proyectil aumentará proporcionalmente, lo que acelerará el desgaste de la placa protectora y reducirá la eficiencia de limpieza.
Parámetros técnicos de la máquina de granallado de gancho:
NO. | proyecto modelo | Q376F | Q378 | Q3710 | Q3720 | Q3730 | Q3750 | |
1 | Tamaño de la pieza de limpieza Limpieza tamaño de pieza de trabajo | mm | 600*1100 | 800*1500 | 900*1600 | 1400*2300 | 1600*2200 | 1800*2500 |
2 | Peso de carga de un solo gancho Levantamiento de pesas con un solo gancho | kilogramo | 600 | 1000 | 1000 | 2000 | 3000 | 5000 |
3 | Caudal abrasivo Cantidad de granallado | kg/min | 2*120 | 2*200 | 2*250 | 3*250 | 3*250 | 4*250 |
4 | Cantidad de elevación del transportador elevadorCapacidad de elevación del ascensor | t/h | 15 | 22 | 30 | 45 | 45 | 60 |
5 | Separador de cantidad de separaciónCapacidad de separación del separador | t/h | 15 | 22 | 30 | 45 | 45 | 60 |
6 | Capacidad de ventilación Ventilación | metro³/hora | 5000 | 8000 | 9000 | 15000 | 15000 | 1800 |
7 | Energía (excluyendo desempolvado)Potencia (excluyendo eliminación de polvo) | kilovatio | 19 | 32.5 | 36.55 | 61.27 | 64.4 | 78.4 |
8 | Dimensiones del contornoDimensiones | mm | 4429*2850*3443 | 4325*2660*5009 | 5047*3850*5156 | 6110*3599*7842 | 7085*4650*8652 | 7062*5460*8652 |

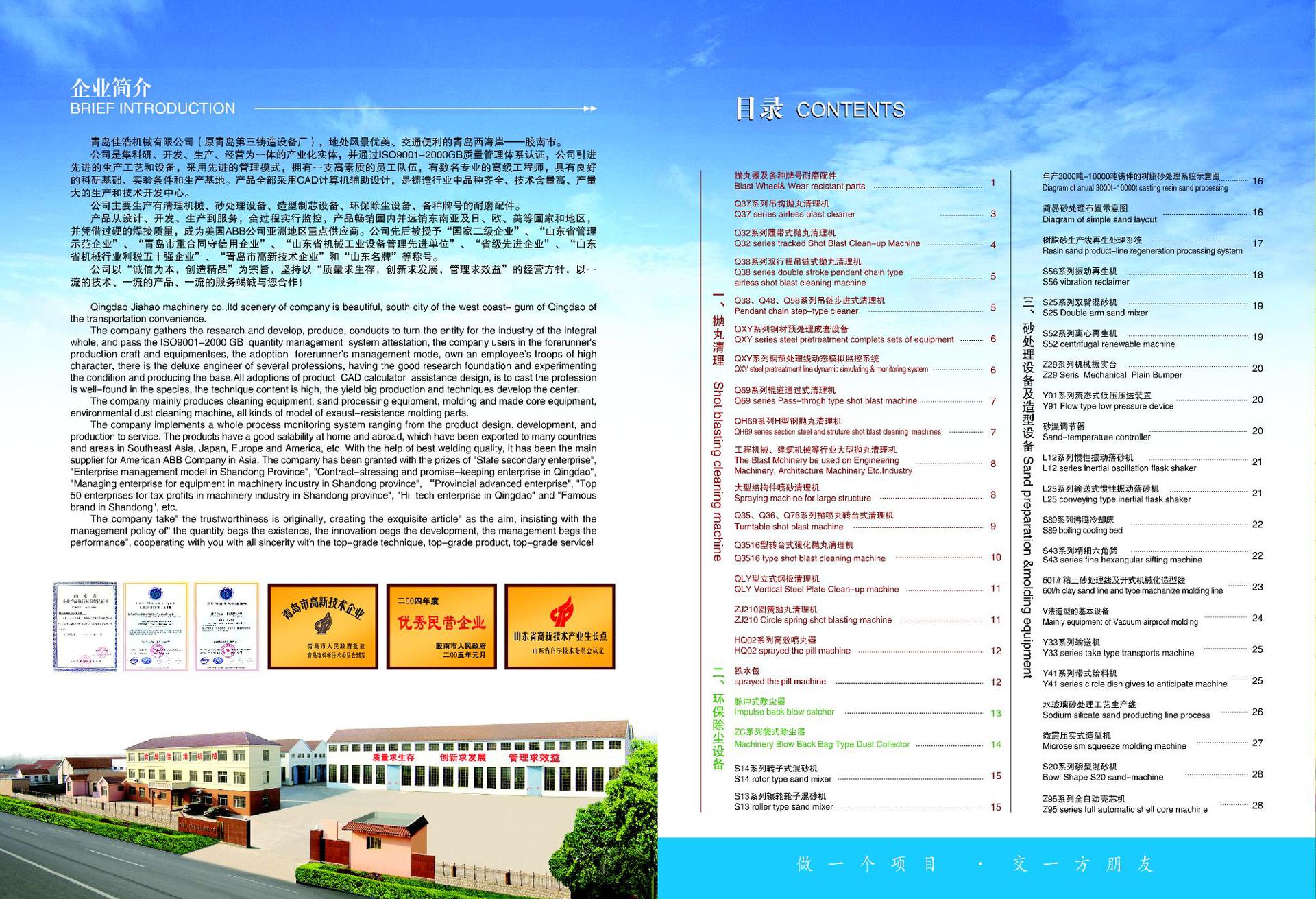

Qingdao Jiahao Machinery Co., Ltd. (anteriormente Qingdao No. 3 Casting Equipment Factory) está ubicada en la ciudad de Jiaonan, en la costa oeste de Qingdao, que cuenta con hermosos paisajes y un transporte conveniente.
La empresa es una entidad industrial que integra investigación científica, desarrollo, producción y operación, y cuenta con la certificación del sistema de gestión de calidad ISO9001-2000GB. La empresa ha implementado tecnología y equipos de producción avanzados, adoptado un modelo de gestión avanzado, cuenta con un equipo de personal altamente calificado, varios ingenieros profesionales, una sólida base de investigación científica, condiciones experimentales y una sólida base de producción. Todos sus productos se diseñan mediante diseño asistido por computadora CAD, y es un centro de producción y desarrollo tecnológico con una amplia gama de productos, alto contenido técnico y una gran producción en la industria de la fundición.
La empresa produce principalmente maquinaria de limpieza, equipos de procesamiento de arena, equipos de moldeo y fabricación de núcleos, equipos de eliminación de polvo de precisión y varias marcas de accesorios resistentes al desgaste.
Se supervisa todo el proceso de diseño, desarrollo, producción y servicio del producto. Los productos se venden con éxito en China y se exportan al Sudeste Asiático, Japón, Europa, América y otros países y regiones. Gracias a su excelente calidad de soldadura, se ha convertido en un proveedor clave de ABB en Asia. La empresa ha sido galardonada con los títulos de "Empresa Nacional de Segunda Clase", "Empresa de Demostración de Gestión de Shandong", "Empresa de Qingdao con Cumplimiento de Contratos y Crédito", "Unidad Avanzada de Gestión de Equipos de la Industria de Maquinaria de Shandong", "Empresa Provincial Avanzada", "Una de las 50 Principales Empresas de la Industria de Maquinaria de Shandong en Beneficios e Impuestos", "Empresa de Alta Tecnología de Qingdao" y "Marca Famosa de Shandong".
La empresa tiene como propósito "crear productos de calidad basados en la integridad", se adhiere a la política comercial de "calidad para la supervivencia, innovación para el desarrollo, gestión para la eficiencia" y coopera sinceramente con usted con excelente tecnología, excelentes productos y excelentes servicios.
