Especificación |
Especificación |

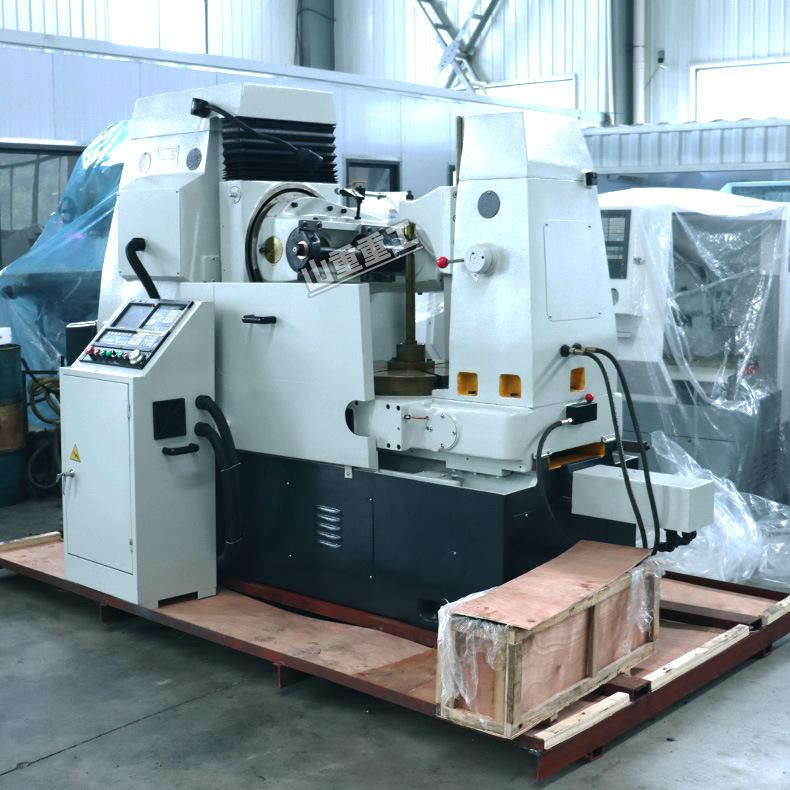

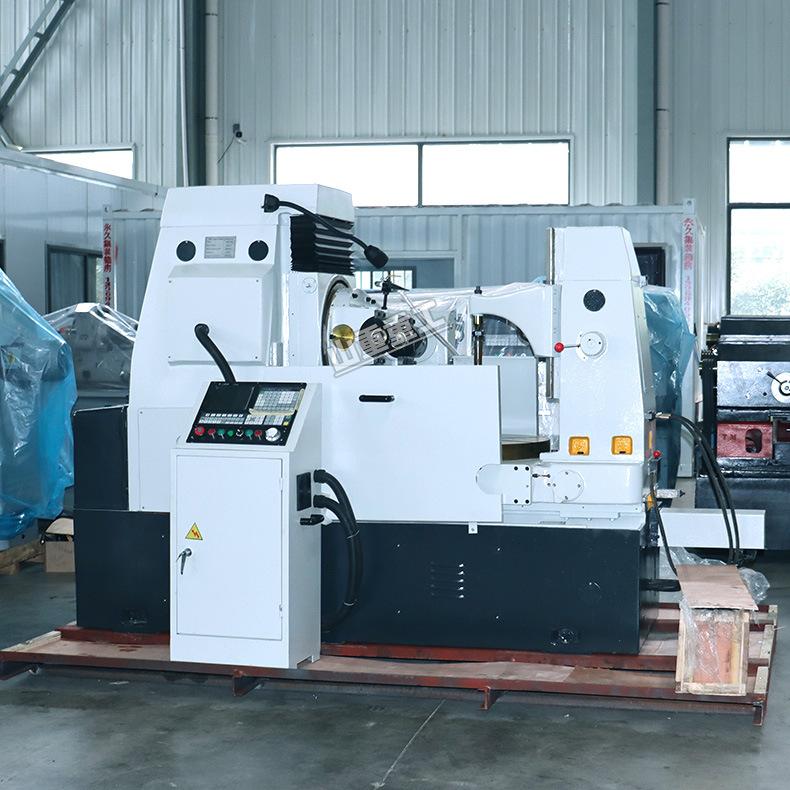

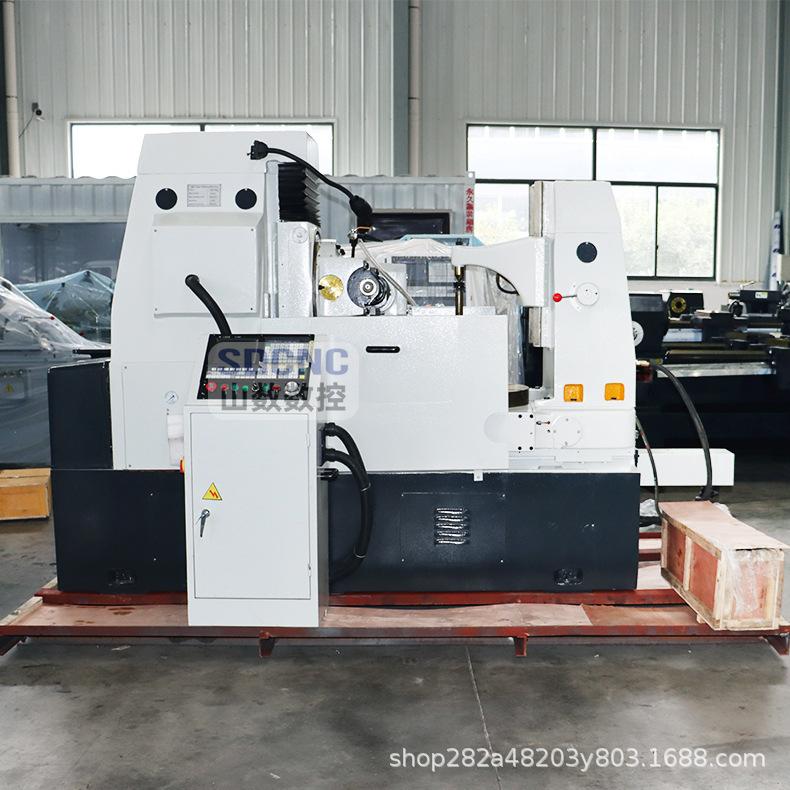

Y3180CNC |
unidad |
|
Diámetro máximo de la pieza de trabajo |
Diámetro máximo de la pieza de trabajo |
800 |
mm |
|
Módulo máximo |
Módulo máximo |
12（10） |
mm |
|
Mecanizado del ángulo de hélice de engranajes helicoidales |
Ángulo helicoidal de engranaje helicoidal mecanizado |
±45° |
° |
|
Diámetro máximo de la placa de cocción que se puede instalar |
Diámetro máximo de instaladofresa madre |
180 |
mm |
|
Longitud máxima del carrete que se puede instalar |
Longitud máxima de instaladofresa madre |
180 |
mm |
|
Movimiento axial máximo de la placa de cocción |
Movimiento axial máximo de la fresa de tallado |
100 |
mm |
|
Diámetro del eje de la placa reemplazable |
Diámetro del mandril reemplazablefresa madre |
22 27 32 40 |
mm |
|
Cono del husillo |
Conicidad del agujero cónico del husillo de la fresa madre |
MT5# |
mm |
|
Distancia horizontal desde el centro de la estufa hasta el centro de la mesa de trabajo |
Distancia horizontal desde el centro de la fresa madre hasta el centro de la mesa de trabajo |
50-550 |
mm |
|
Distancia vertical desde el centro de la placa hasta la superficie de trabajo |
Distancia vertical desde el centro de la fresa madre hasta la superficiede mesa de trabajo |
235-585 |
mm |
|
Distancia desde la parte superior de la columna trasera hasta la superficie de trabajo |
Distancia desde el centro de la columna trasera hastasuperficie de mesa de trabajo |
400-1100 |
mm |
|

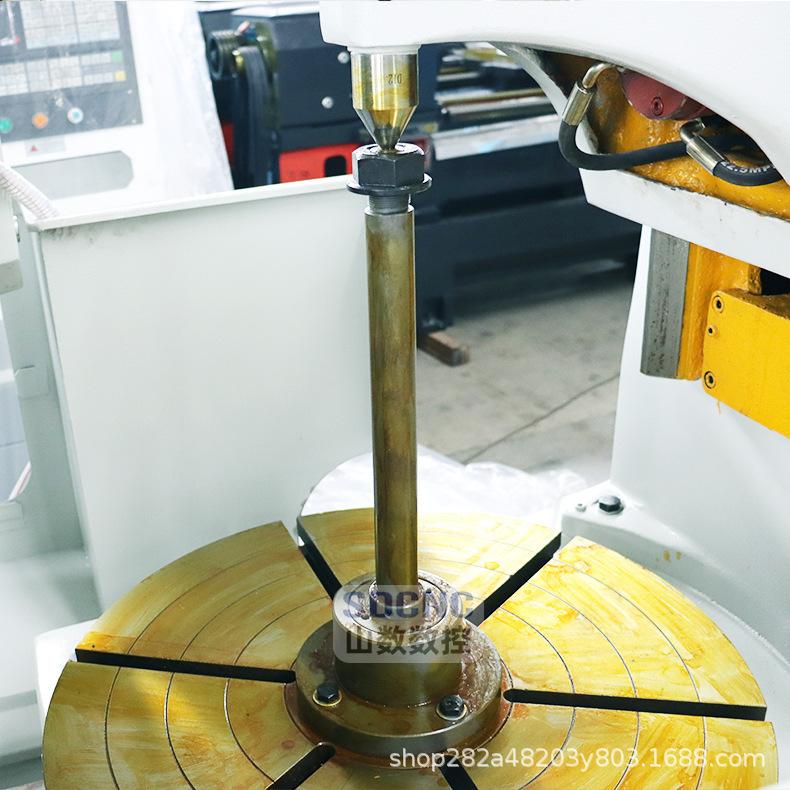

Diámetro de la superficie de trabajo |
Diámetrode superficie de mesa de trabajo |
650 |
mm |
|
Velocidad máxima del husillo de la placa |
Velocidad máxima del husillo de la fresa madre |
625 |
rpm |
|
Velocidad de avance axial (Eje Z) |
Rango de velocidad de avance axial (eje Z) |
0-2000 |
mm/min |
|
Velocidad de avance radial (Eje X |
Rango de velocidad de avance radial (eje X) |
0-2000 |
mm/min |
|
Velocidad máxima del movimiento tangencial |
Máximoelvelocidad de movimiento tangencial |
2000 |
mm/min |
|
Rango máximo de velocidad de la mesa de trabajo |
Rango máximo de velocidad de la mesa de trabajo |
30 |
rpm |
|
Velocidad máxima de rotación del portaherramientas |
Velocidad máxima de rotación del portaherramientas |
4.5 |
o/s |
|
Volumen de la máquina (longitudX ancho X alto) |
Volumen de la máquina (L x A x H) |
3.18x1.90x2.25 |
metro |
|
Peso neto de la máquina herramienta |
Peso netode mmáquina |
5800 |
kilogramo |
