Características:

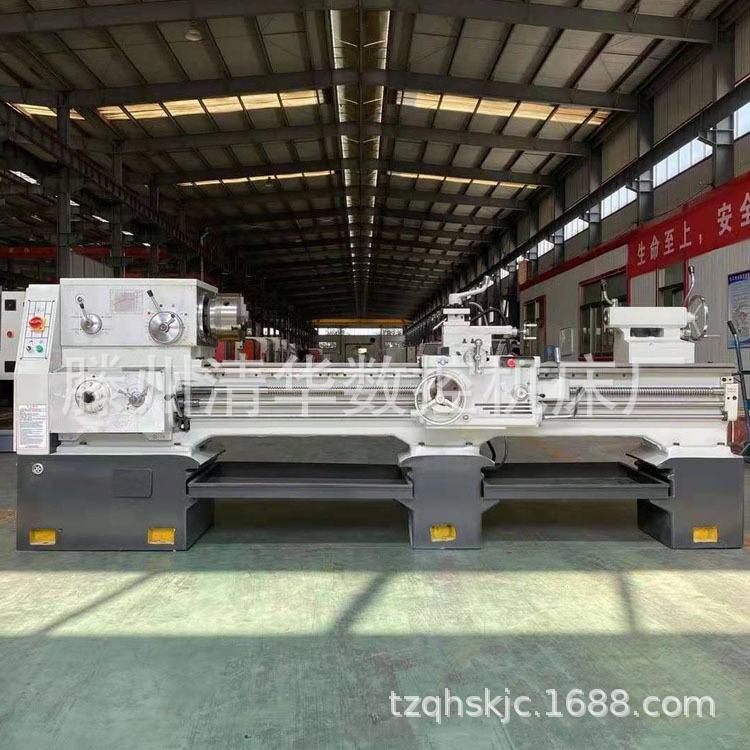

Esta máquina herramienta tiene sus usos. Se utiliza principalmente para tornear círculos exteriores, agujeros interiores, caras frontales, conicidad, ranurado, roscas métricas y de paso diametral, así como para otros procesos de torneado de diversas piezas rotativas. Además, también se puede utilizar para taladrar, escariar, trepanar, expandir, moletear, embutir ranuras en aceite y otros procesos.
Esta máquina herramienta también es adecuada para cortar metales ferrosos y no ferrosos utilizando herramientas de carburo; es adecuada para producción de piezas únicas y lotes pequeños y medianos.
|
ModeloModelo |
CA6140 CA6140B |
CA6240 CA6240B |
CA6150 CA6150B |
CA6250 CA6250B |
|
|
Diámetro máximo de la pieza de trabajo sobre la bancada. Giro sobre la bancada. |
400 mm |
500 mm |
|||
|
Máx. Giro sobre el carro |
210 mm |
300 mm |
|||
|
Diámetro máximo de la pieza de trabajo con ranura de silla de montar. Giro en el espacio. |
- |
630 mm |
- |
720 mm |
|
|
Longitud efectiva del espacio |
- |
210 mm |
- |
210 mm |
|
|
Longitud máxima de la pieza de trabajo |
750 mm o 1000 mm o 1500 mm o 2000 mm o 3000 mm |
||||
|
Ancho de la cama Ancho de la cama |
400 mm |
||||
|
Sección de herramienta de torneado |
25 x 25 mm |
||||
|
Huso |
Rango de velocidad del husillo Velocidades del husillo |
11—1600 r/min (24 pasos) |
|||
|
Orificio interior del husillo Orificio a través del husillo |
52 mm (80 mm) |
||||
|
Cono del husillo |
Morse n.° 6 (Morse n.° 6) |
||||
|
Alimentar |
Número de feeds |
64 tipos(tipos)(para cada uno) |
|||
|
Gama de roscas métricas (tipos) |
(1-192 mm) 44 tipos |
||||
|
Gama de roscas en pulgadas (tipos) |
(1-24tpi)21 tipos |
||||
|
Rango de subprocesos del módulo (tipos) |
0,25-48 (Módulo 39 tipos) (Módulo 39 tipos) |
||||
|
Rango de roscas de paso diametral (tipos) |
1-96DP(37 tipos)(37 tipos) |
||||
|
Contrapunto |
Recorrido máximo del husillo del contrapunto |
150 mm |
|||
|
Diámetro del husillo del contrapunto |
75 mm |
||||
|
Cono del orificio del husillo en el extremo de la cama |
Morse No.5 |
||||
|
Motor principal |
7,5 kW (10 CV) |
||||
|
Dimensiones de recogida (L×M×H mm) |
Dimensiones generales para 750 |
2440X1150X1170 |
2440X1150X1700 |
||
|
Dimensiones generales para 1000 |
2650X1150X1700 |
2650X1150X1700 |
|||
|
Dimensiones generales para 1500 |
3150X1150X1700 |
3150X1150X1700 |
|||
|
Dimensiones generales para el año 2000 |
3610X1150X1700 |
3610X1150X1700 |
|||
|
Dimensiones generales para 3000 |
4610X1150X1700 |
4610X1150X1700 |
|||
|
Peso peso (kg) |
Longitud |
Peso bruto GW Peso neto NW |
|||
|
Dimensiones generales para 750 |
2700 2000 |
2700 2000 |
|||
|
Dimensiones generales para 1000 |
2800 2100 |
2700 2000 |
|||
|
Dimensiones generales para 1500 |
3050 2250 |
2700 2000 |
|||
|
Dimensiones generales para el año 2000 |
3300 2600 |
2700 2000 |
|||
|
Dimensiones generales para 3000 |
4000 3450 |
2700 2000 |
|||
