proyecto |
unidad |

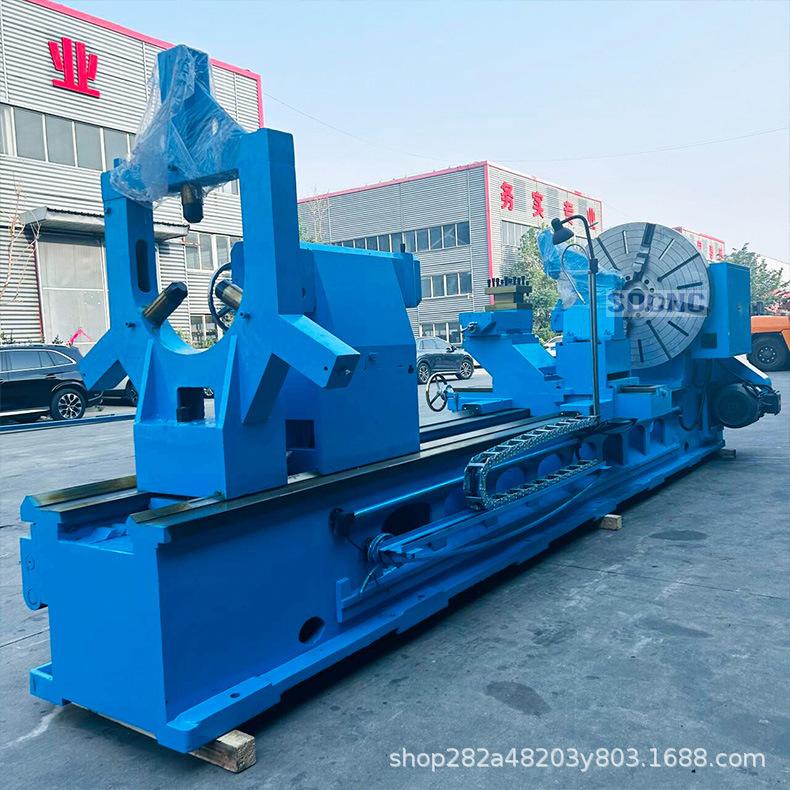

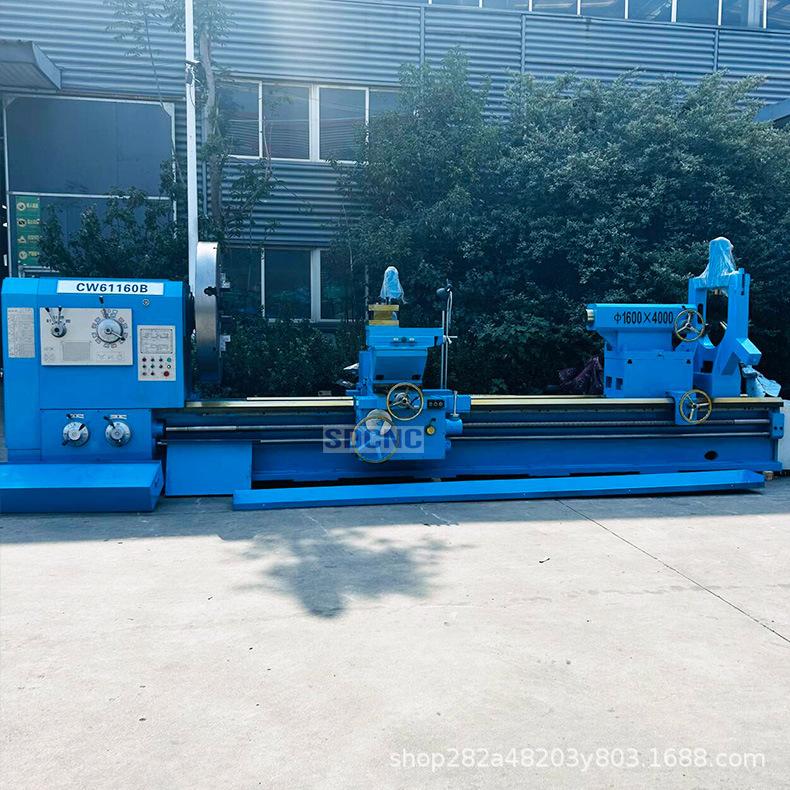

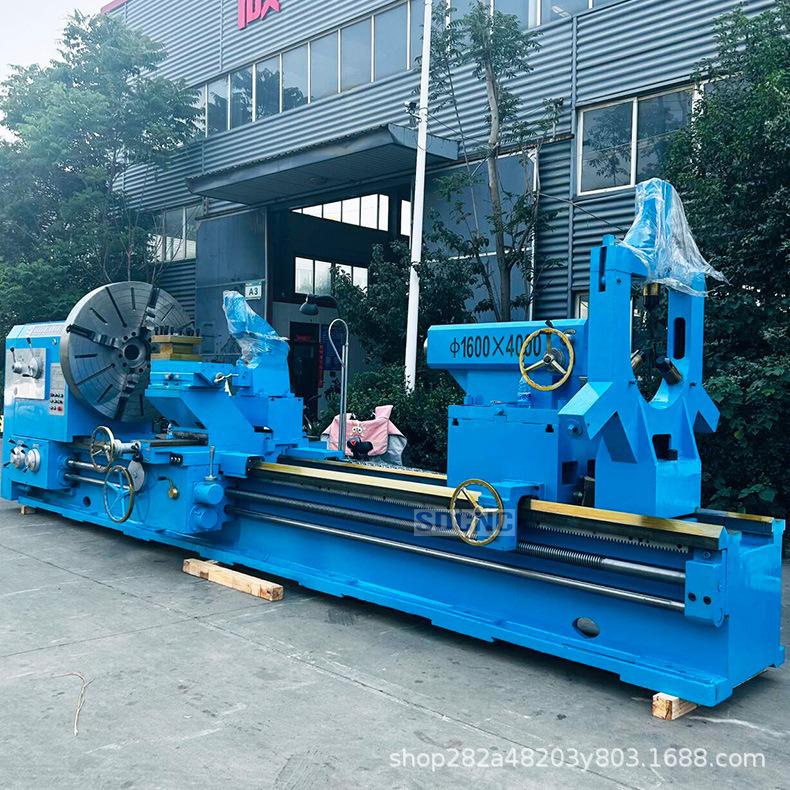

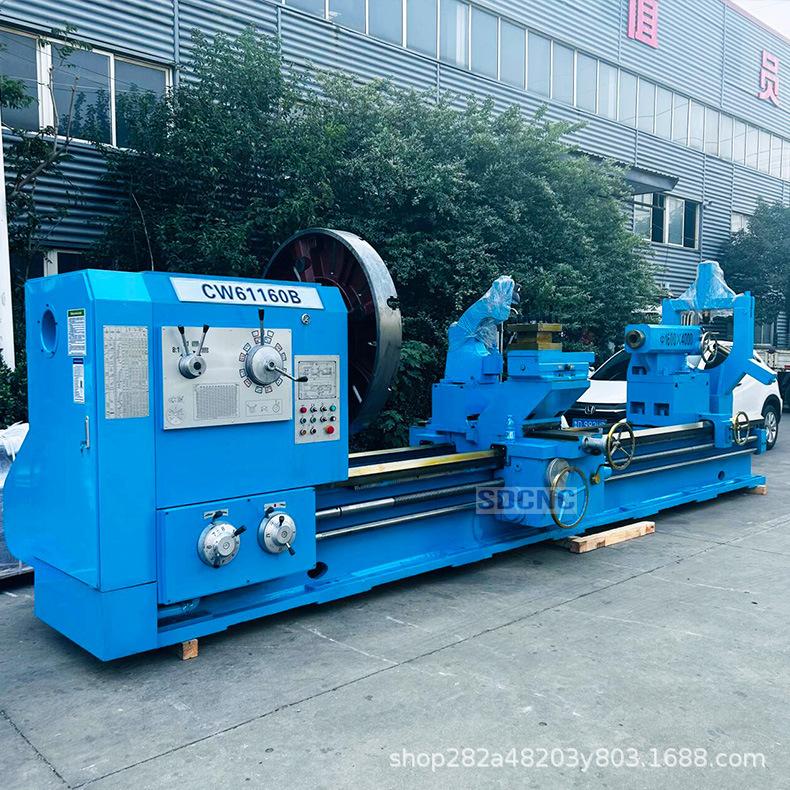

CW61160 |
|
Diámetro máximo de rotación del lecho |
mm |
1600 |
|
El diámetro máximo de corte de la pieza de trabajo que pasa a través del soporte |
mm |
1200 |
|
Longitud máxima de corte |
mm |
1500-15000 |
|
Ancho de la barandilla de la cama |
mm |
1100 |
|
Código de extremo del husillo |
|
A2-15(8×M22) |
|
Diámetro del orificio pasante del husillo |
mm |
130 |
|
Orificio cónico del extremo delantero del husillo |
mm |
1:20/140 |
|
Rango de velocidad del husillo |
r/min |
Adelante:3.15~315; Reversa: 3.5~291 (cambio de velocidad continuo dentro de la marcha) |
|
Tipos de velocidad del husillo |
|
Adelante:21; Inversión: 12 |
|
Número de cantidades de avance vertical y horizontal |
|
56/56 |
|
Gama de alimentación |
mm |
Retrato:0.1~12 ; Horizontal: 0.05~6; Soporte superior de herramienta: 0.025~3 |
|
Rango de rosca métrica |
mm |
44;1~120mm |
|
Rango de números de rosca en pulgadas |
|
31;28~1/4 |
|
Rango de números de subprocesos del módulo |
mm |
45;0.5~60mm |
|
Rango de números de rosca de paso de diámetro |
|
38;1/2~56DP |
|
Distancia vertical desde el centro del husillo hasta la superficie base de la herramienta |
mm |
48 |
|
Ángulo de rotación del portaherramientas |
Cada vez |
±90° |
|
Recorrido lateral máximo del poste de herramientas inferior |
mm |
810 |
|
Carrera máxima del soporte de herramienta superior |
mm |
300 |
|
Sección de la barra de herramientas |
mm |
45 (Tamaño del portaherramientas 260x260) |
|
Portaherramientas velocidad de movimiento rápido |
mm/min |
retrato:3740; Horizontal: 1870; Portaherramientas pequeño: 935 |
|
Diámetro del manguito del contrapunto |
mm |
160 |
|
Recorrido del manguito del contrapunto |
mm |
300 |
|
Orificio cónico del manguito del contrapunto |
|
modelonúmero 8 |
|
potencia del motor principal |
kilovatio |
22 kilovatio |
|
Ancho del riel |
mm |
1100 |
