Funciones y características principales:
Hermosa apariencia,El diseño general es simétrico y coordinado.
Adopta transmisión mecánica, sujeción eléctrica y cambio de velocidad mecánico, lo que es fácil de operar.
Los rieles guía están endurecidos mediante ultra alta frecuencia.
El balancín sube y baja automáticamente y el husillo se alimenta automáticamente, con una alta eficiencia de producción.
Una estructura confiable y una fabricación excelente garantizan la precisión a largo plazo de la máquina herramienta.
Integra las ventajas de las taladradoras, lo que amplía la gama de procesamiento de las taladradoras, como taladrar, roscar, roscar, avellanar, taladrar, escariar, expandir agujeros, etc. Es ampliamente utilizado en el procesamiento mecánico de empresas grandes, medianas y pequeñas, ciudades e industrias individuales.
|

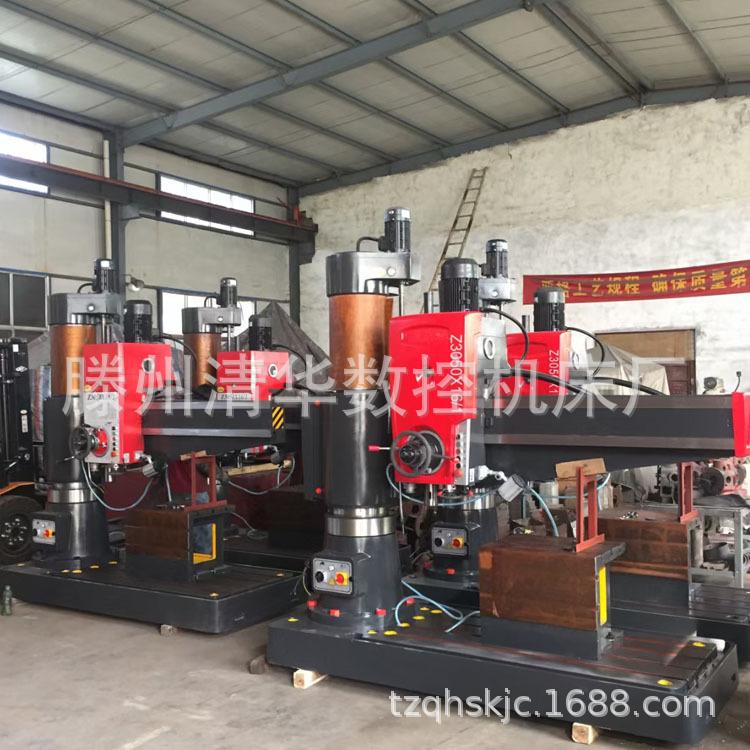

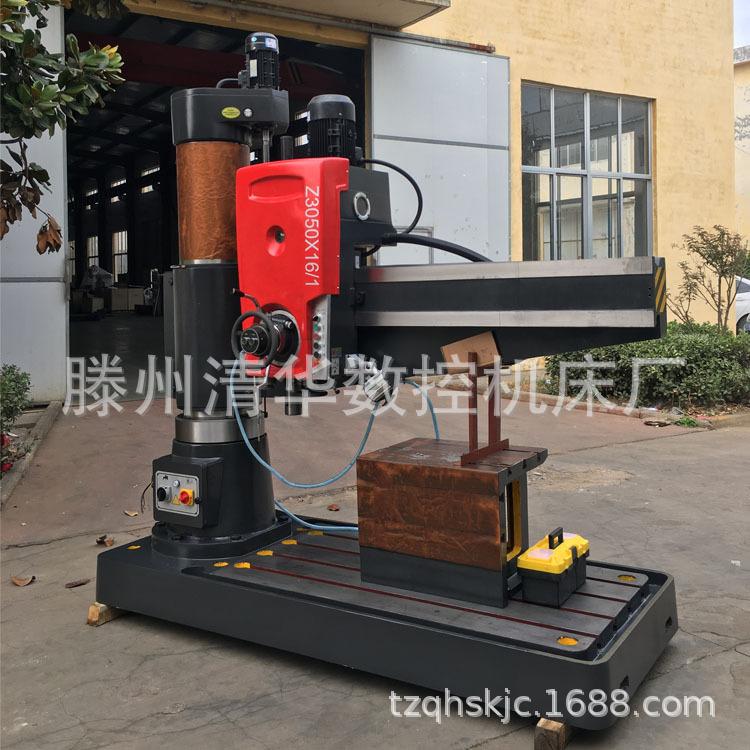

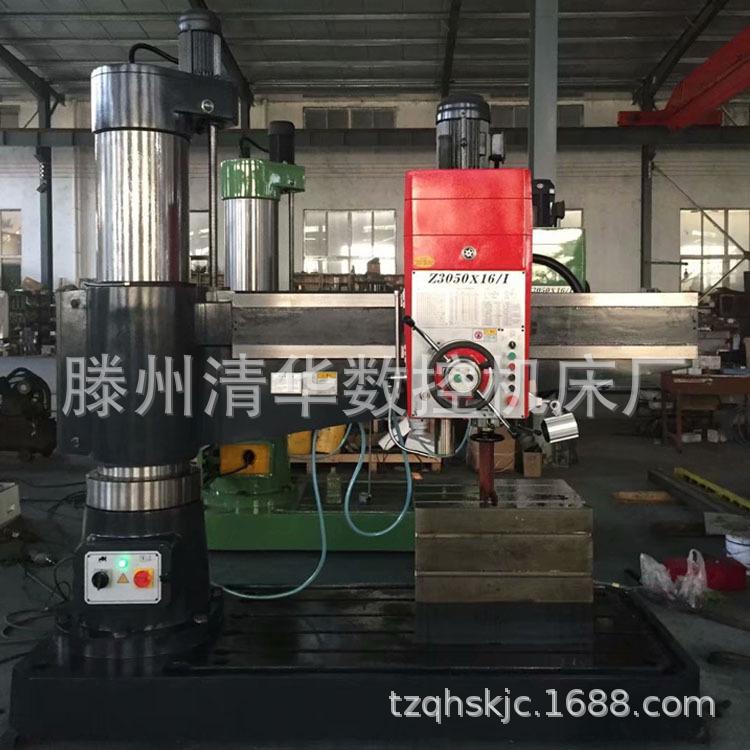

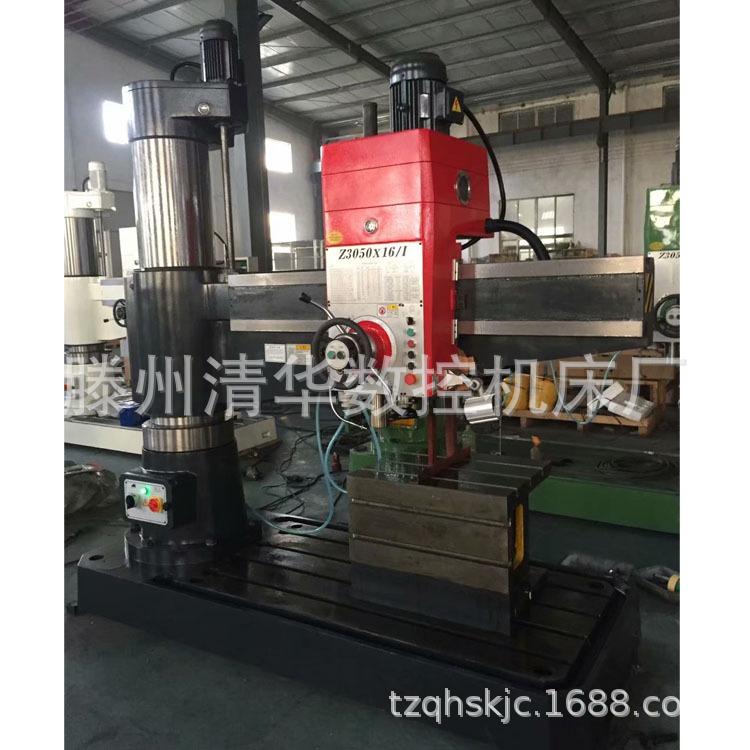

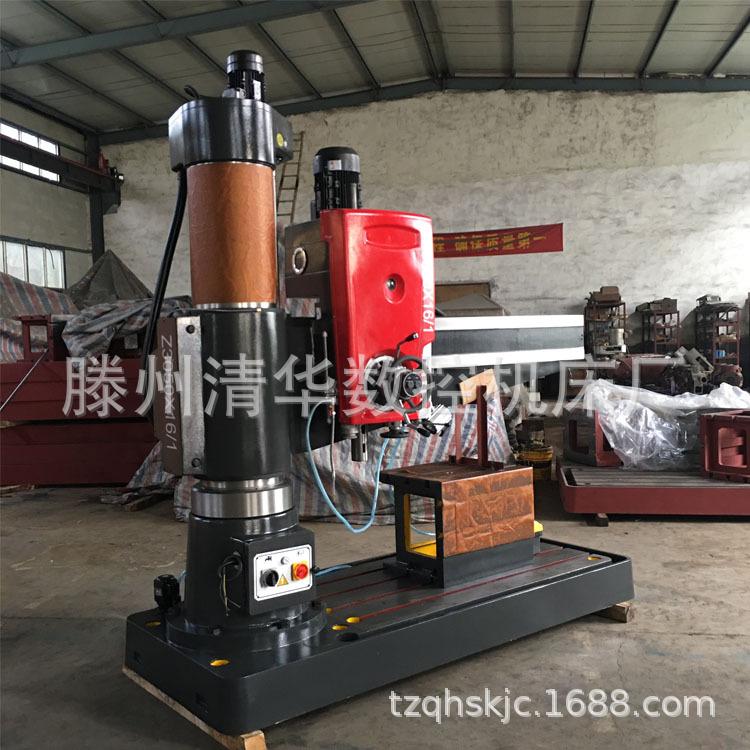

ZQ3050×10×13×16Parámetros técnicos de las taladradoras radiales en serie (Cierre eléctrico) |
||||
|
Especificaciones y parámetros |
unidad |
ZQ3050×10 |
ZQ3050×13 |
ZQ3050×16 |
|
Diámetro máximo de perforación |
|
50 |
50 |
50 |
|
Distancia desde el centro del husillo hasta la barra colectora de la columna |
mm |
Máximo 1000 |
Máx. 1300 |
Máximo 1600 |
|
Mínimo 360 |
Mínimo 360 |
Mínimo 360 |
||
|
Distancia de movimiento horizontal de la caja del husillo |
mm |
650 |
950 |
1250 |
|
Distancia desde el extremo del husillo hasta la mesa base |
mm |
Máx. 1300 |
Máx. 1300 |
Máx. 1300 |
|
pequeñísimo260 |
Mínimo 260 |
Mínimo 260 |
||
|
Agujero cónico del husillo |
Mohs n.° 5 |
|||
|
Recorrido del husillo |
mm |
220 |
||
|
Serie de velocidades del husillo |
clase |
6 |
||
|
Rango de velocidad del husillo |
r/min |
75-1100 |
||
|
Alimentación del husillo de 6 niveles |
|
0,10 0,16 0,22 0,25 0,35 0,56 |
||
|
Máxima resistencia de avance permitida por el husillo |
norte |
16000 |
||
|
Ángulo de rotación del balancín |
。 |
360 |
||
|
Potencia del motor de elevación |
Kw |
1.5 |
||
|
potencia del motor principal |
Kw |
4 |
||
|
peso neto |
kilogramo |
1700 |
2400 |
3000 |
|
Dimensiones de la máquina herramienta (largo x ancho x alto) |
mm |
1500×705×2300 |
1950×810×2450 |
2170×950×2450 |
