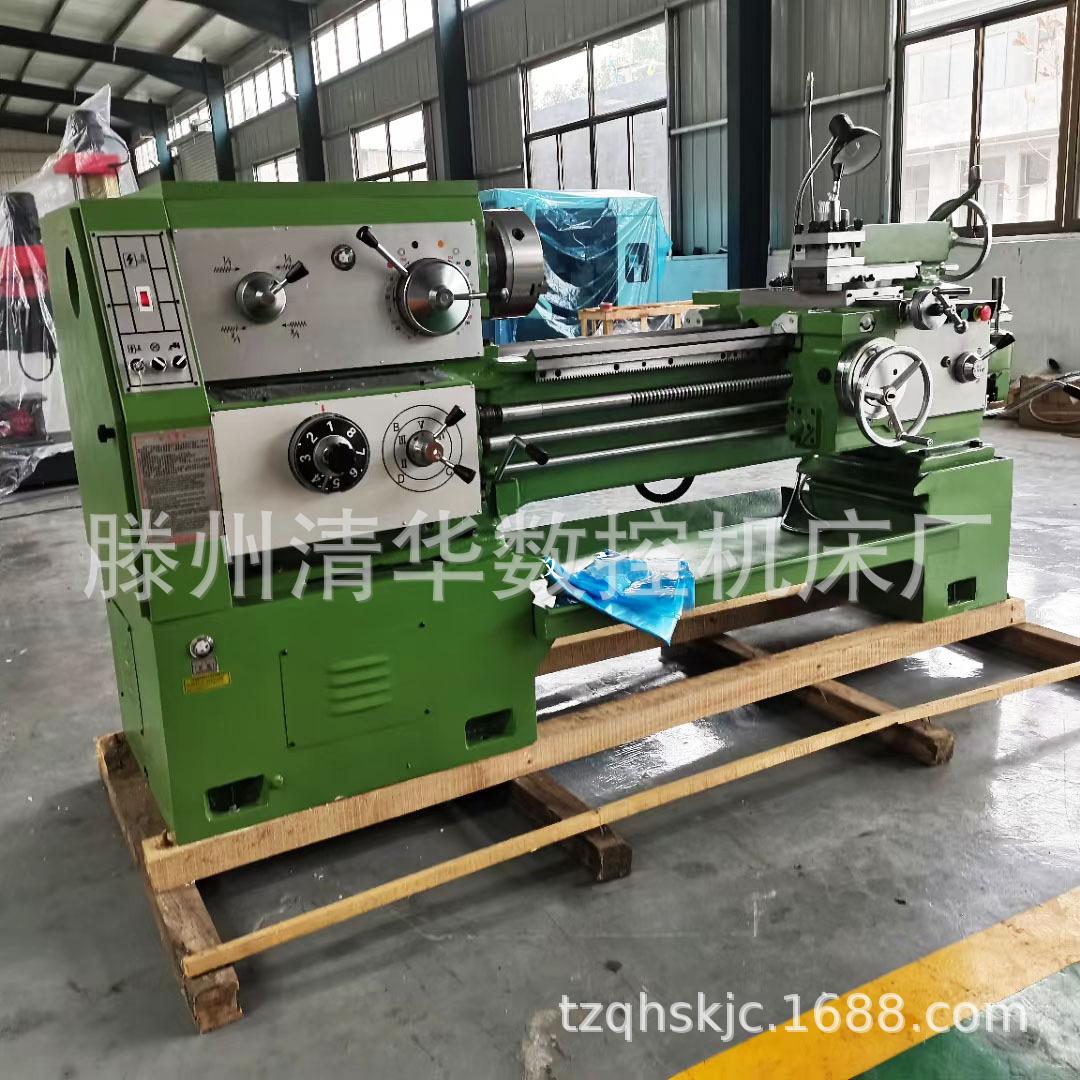

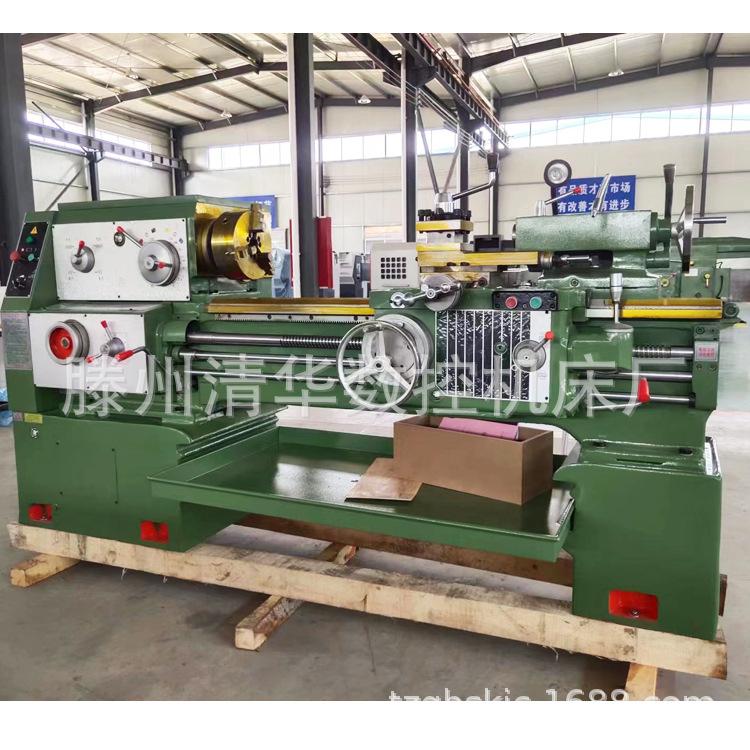

doA6150El torno convencional mejorado es un nuevo producto creado combinando la ergonomía con conceptos de diseño industrial moderno. Las piezas principales de chapa metálica utilizan llamativas piezas estampadas en rojo y gris, así como grandes placas de acero cepillado, y el resultado es una belleza general. Las piezas operativas, como perillas y manijas, se rediseñaron según el concepto de ergonomía para mejorar la experiencia de manejo. Las piezas fundidas se rediseñaron y optimizaron mediante análisis de elementos finitos. La estructura general es razonable y la apariencia es atractiva.
Descripción del Producto:
La bancada es más ancha que la de un torno convencional, con mayor rigidez, y la superficie guía está endurecida y es duradera. La máquina herramienta es fácil de operar, el carro está equipado con un mecanismo de movimiento rápido y su manejo intuitivo con una sola manija resulta muy práctico. La rigidez de la estructura y la transmisión de la máquina herramienta son superiores a las de los tornos convencionales, con un alto consumo de potencia, ideal para cortes de alta velocidad en husillos de gran apertura. Además, se puede seleccionar una amplia gama de accesorios.
|
modelo |
CA6150 |
|
|
Diámetro de rotación en la cama |
Φ500 mm（20″） |
|
|
Diámetro de rotación del portaherramientas |
Φ300 mm（12″） |
|
|
Longitud entre dos puntas |
750/1000/1500/2000 |
|
|
Ancho y dureza del lecho |
400 mm（15 19/25″）y Rc52 |
|
|
Sección de la barra de herramientas |
25×25 mm |
|
|
Huso |
Rango de velocidad del husillo |
10--1400 rpm（24 tipos） |
|
Diámetro interior del husillo y tipo de cabezal del husillo |
Φ82 mm（3 9/64″）D8 |
|
|
Cono del orificio del husillo delantero |
Φ90 mm（1:20） |
|
|
Alimentar
|
Cantidad de alimento |
64 tipos（para cada uno） |
|
Avance longitudinal por revolución del husillo estándar |
0,11--1,6 mm/r |
|
|
Alimento pequeño |
0,028--0,11 mm/r |
|
|
Aumentar la alimentación |
1,76--6,4 mm/r |
|
|
Rango de rosca métrica |
1--192 mm（44 tipos） |
|
|
Rango de roscas en pulgadas |
1/2--24t.pi（28 tipos） |
|
|
Rango de hilos del módulo |
0,25--48（módulo）（39 tipos） |
|
|
Rango de diámetro de rosca |
1/2—96D.P（38 tipos） |
|
|
Sillín vertical rápido |
4 m/min |
|
|
Recorrido del portaherramientas transversal |
320 mm（12 1/2″） |
|
|
Recorrido móvil del portaherramientas pequeño |
140 mm（5 1/2″） |
|
|
contrapunto
|
Recorrido máximo del husillo al final de la bancada |
150 mm（5 29/32″） |
|
Diámetro del husillo inferior |
Φ75 mm（2 61/64″） |
|
|
Cono del orificio del husillo en el extremo de la cama |
Morse N.° 5 |
|
|
potencia del motor principal |
7,5 kW（10 caballos de fuerza） |
|
|
peso neto/peso bruto |
Duración del procesamiento750 mm |
2070/2680 kg |
|
1000 mm |
2150/2760 kg |
|
|
1500 mm |
2300/3020 kg |
|
|
2000 mm |
2650/3420 kg |
|
