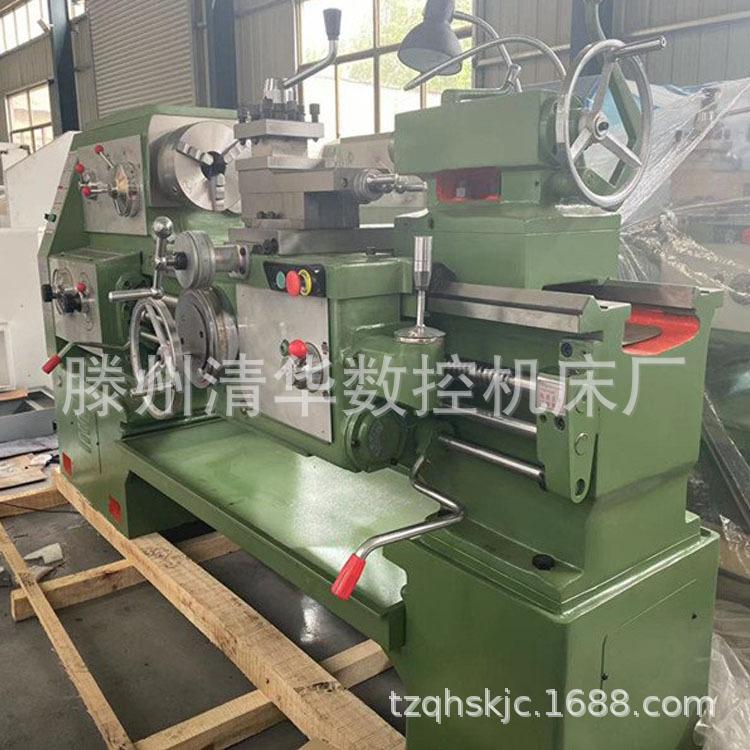

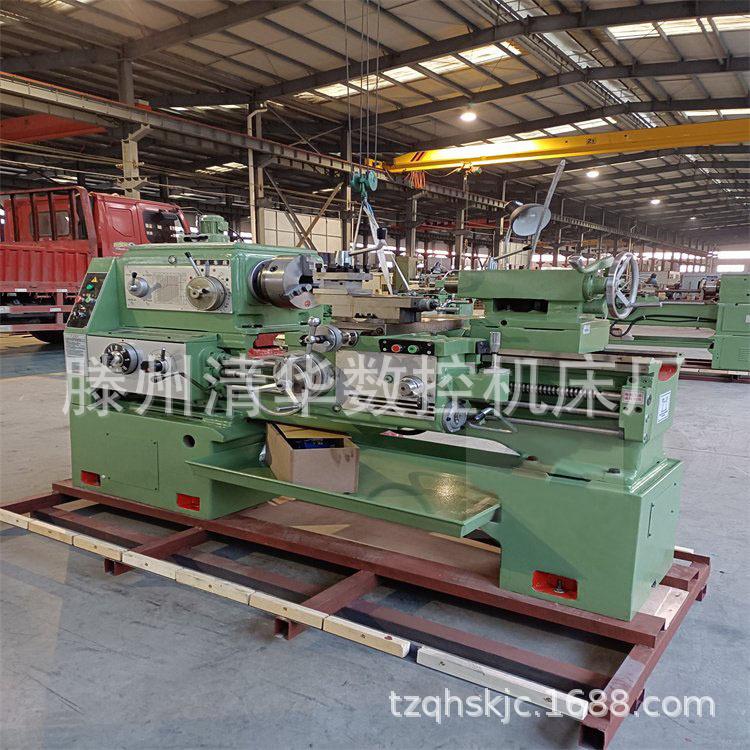

Coche general horizontal
C6250B C6266B
1. Los rieles guía de la bancada están finamente rectificados tras el temple ultrasónico. Los engranajes están rectificados con precisión, lo que reduce el nivel de ruido en toda la máquina.
2. El orificio pasante del husillo es de Φ80 mm y el husillo tiene alta rigidez y precisión.
3. La caja deslizante tiene un mecanismo de avance rápido y retroceso rápido.
Introducción del producto
Esta máquina herramienta es un torno común con amplia adaptabilidad, adecuado para semiacabado y acabado en talleres de producción y talleres de mantenimiento de herramientas en las industrias de maquinaria, automóvil, tractor, instrumentos y medidores. Puede tornear el círculo exterior, el agujero interior, la cara extrema, la superficie cónica y roscas métricas, imperiales, modulares y de paso diametral de varias piezas, y también puede realizar procesos de corte, taladrado, escariado, trepanado, mandrinado, moleteado, ranurado para aceite y otros.
El sistema de husillo adopta una estructura de tres apoyos con el apoyo frontal central como apoyo principal y el rodamiento trasero como apoyo auxiliar, de modo que la desviación radial y el movimiento axial del husillo puedan cumplir los requisitos especificados por el estándar de precisión de la máquina herramienta.
El cabezal incorpora una transmisión centralizada de engranajes. El movimiento se transmite desde el motor principal al eje I mediante la correa trapezoidal, y luego acciona el eje principal mediante el embrague de fricción multidisco y varios niveles de engranajes de transmisión. La rotación del eje principal se controla mediante el embrague de fricción.
Las piezas de la caja de la plataforma se conectan mediante pernos a la caja y a la base. La caja de la plataforma se somete a un tratamiento de temple por frecuencia supersónica y es resistente al desgaste. El motor principal está instalado en las patas delanteras de la plataforma, y el sistema eléctrico está instalado detrás de la caja de la plataforma; el sistema de refrigeración está instalado en las patas traseras de la plataforma, y el sistema eléctrico está instalado en la caja detrás de la caja de la plataforma.
|
parámetro |
modelo |
C6250B |
C6266B |
|
|
Diámetro de rotación |
En la cama |
Φ500 mm |
Φ660 mm |
|
|
En el portacuchillos |
Φ310 mm |
Φ420 mm |
||
|
Ranura de silla de montar |
Φ720 mm |
Φ870 mm |
||
|
ancho de la cama |
405 mm |
|||
|
Longitud de la pieza de trabajo |
1000/1500/2000/3000 mm |
|||
|
Longitud de escala |
850/1350/1850/2850 mm |
|||
|
Huso |
Forma de la cabeza |
D8 |
||
|
Diámetro del orificio pasante |
Φ80 mm |
|||
|
Cono del agujero interior |
MTNo.7 |
|||
|
Nivel de velocidad |
24 |
|||
|
Rango de velocidad |
9-1600 rpm |
|||
|
Corte de roscas |
Rango métrico/Número de tipos |
1-224 mm/46 |
||
|
Rango imperial/número de tipos. |
28-1/8T.PI/46 |
|||
|
Rango de tono/número de especies. |
56-1D.P/45 |
|||
|
Rango de módulos/número de tipos |
0,5-112 mm/42 |
|||
|
Velocidad de alimentación |
Vertical |
0,063~6,43 mm (0,0023~0,2392 mm) |
||
|
Horizontal |
0,027~2,73 mm (0,0010＂~0,1016 ＂) |
|||
|
Velocidad de movimiento rápida |
Vertical |
4,5 m/min |
||
|
Horizontal |
1,9 m/min |
|||
|
Manguito del contrapunto |
Diámetro exterior |
Φ75 mm |
||
|
Diámetro del agujero interior |
MTNo.5 |
|||
|
viaje |
150 mm |
|||
|
Distancia de movimiento del portaherramientas pequeño |
145 mm |
|||
|
Distancia de movimiento de deslizamiento horizontal |
340 mm |
360 mm |
||
|
Tamaño de la barra de herramientas (ancho x alto) |
25×25 mm |
|||
|
Potencia del motor principal. |
7,5 kW (10 CV) |
|||
|
Dimensiones generales (largo × ancho × alto) |
2500/3000/3500/4500×900 ×1259mm |
2500/3000/3500/4500×1100 ×1450mm |
||
|
Peso neto |
2750/3000/3250/3600 kg |
3000/3200/3400/3900 kg |
||
|
Opcional |
Marco central |
● |
● |
|
|
Porta cuchillos |
● |
● |
||
|
Tres defensas |
● |
● |
||
