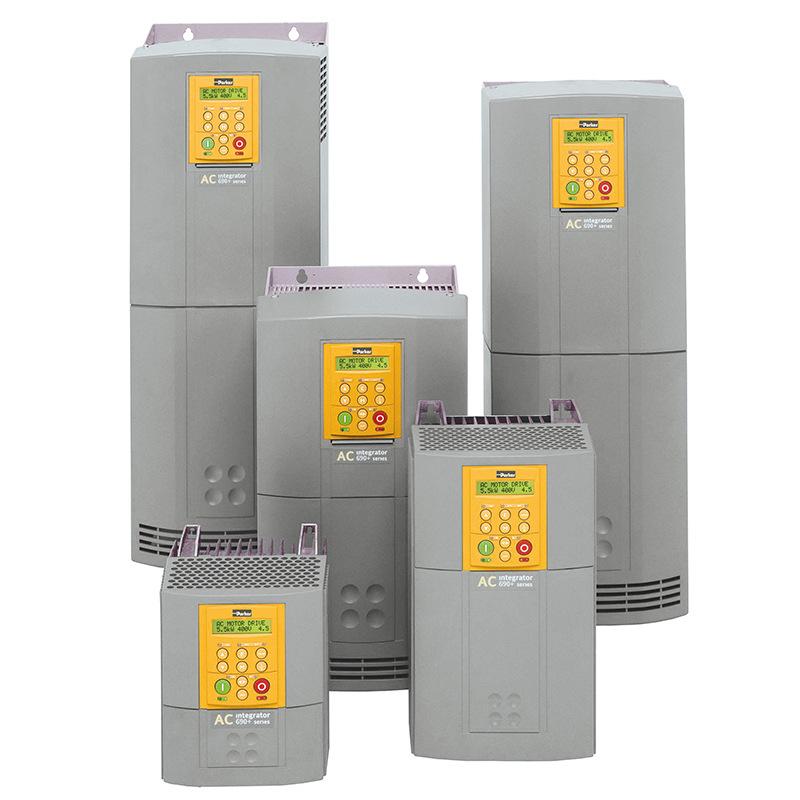

La serie Integrator AC690+ es una gama única de variadores de CA diseñados para satisfacer las necesidades de aplicaciones de velocidad variable, desde el control sencillo de velocidad de un solo motor hasta sistemas integrados de múltiples variadores más complejos. El núcleo del AC690+ es un modelo avanzado de control de motores basado en un microprocesador de 32 bits. Esto proporciona una excelente plataforma de rendimiento dinámico a la que se pueden añadir numerosas opciones de comunicación y control, lo que permite adaptar el variador a sus necesidades específicas. El AC690+ está disponible en versiones trifásicas de 380-460 V (1 a 1500 HP) y de 220 V a 240 V (1 a 75 HP).

característica:
El usuario puede configurar el AC690 en 3 modos de funcionamiento diferentes:
• Control de bucle abierto (voltios/frecuencia)
Este modo es ideal para el control básico de la velocidad del motor o para varios motores accionados en paralelo. El menú de configuración rápida y la pantalla intuitiva permiten un arranque más rápido, sencillo y sin problemas.
• Control vectorial sin sensores
La avanzada estrategia de control del motor MRAS (Sistema Adaptativo de Referencia de Modelo) proporciona un alto par de arranque y una precisa regulación de la velocidad. MRAS proporciona una simulación precisa de la velocidad mediante el modelado continuo del motor (sin necesidad de ningún sensor de medición de velocidad).
• Control vectorial de bucle cerrado
El rendimiento del vector de flujo de lazo cerrado se puede lograr con el AC690+ simplemente añadiendo una caja tecnológica de retroalimentación del codificador. Esto proporciona un par de parada continuo a plena carga, además de un bucle de alta velocidad dinámica (hasta 45 Hz de ancho de banda); más que suficiente para satisfacer las necesidades de aplicaciones más exigentes.

ventaja:
• Macros de aplicación preprogramadas
• Comunicaciones de bus de campo estándar abiertas
• La programación es la misma que la de los variadores de CC DC 590+
• Opciones de protección mecánica para adaptarse al entorno: IP 20 - IP40 / NEMA 1 - IP54 - mediante montaje en panel
• Filtro EMC de clase B
• Ahorro de energía (rápido retorno de la inversión para aplicaciones de bombas y ventiladores)
• Dispositivo AFE de regeneración de línea disponible
• La serie HVAC puede proporcionar derivación de línea

estándar:
La serie AC690+ cumple con los siguientes estándares cuando se instala de acuerdo con el manual del producto correspondiente:
• Marcado CE según EN50178 (Directiva de seguridad y baja tensión)
• El marcado CE es EN61800-3 (Directiva EMC)
• UL cumple con el estándar estadounidense UL508C
• Listado por cUL según la norma canadiense C22.2 #14

Especificaciones técnicas:
fuente de alimentación:
Unidad monofásica
- 220-240 V CA +/- 10 %, 50-60 Hz +/- 5 % (1 a 3 HP)
Unidad trifásica
- 220-240 V CA +/- 10 %, 50-60 Hz +/- 5 % (1 a 75 HP)
- 380-460 V CA +/- 10 %, 50-60 Hz +/- 5 % (1 a 1500 HP)

690PB/0007/400/3/F/0011 690-431250B0-BF0P00-A400
690PB/0015/400/3/F/0011 690-431450B0-BF0P00-A400
690PB/0022/400/3/F/0011 690-431550B0-BF0P00-A400
690PB/0040/400/3/F/0011 690-431950B0-BF0P00-A400
690PB/0055/400/3/F/0011 690-432120B0-BF0P00-A400
690PB/0007/400/3/0/0011 690-431250B0-B00P00-A400
690PB/0015/400/3/0/0011 690-431450B0-B00P00-A400
690PB/0022/400/3/0/0011 690-431550B0-B00P00-A400
690PB/0040/400/3/0/0011 690-431950B0-B00P00-A400
690PB/0055/400/3/0/0011 690-432120B0-B00P00-A400
690PC/0075/400/0011..B0 690-432160C0-B00P00-A400
690PC/0110/400/0011..B0 690-432230C0-B00P00-A400
690PC/0150/400/0011..B0 690-432300C0-B00P00-A400
690PC/0150/400/0011..B0 690-432310D0-B00P00-A400
690PD/0180/400/0011..B0 690-432380D0-B00P00-A400
690PD/0220/400/0011..B0 690-432450D0-B00P00-A400
690PD/0300/400/0011..B0 690-432590D0-B00P00-A400
690PE/0370/400/0011..B0 690-432730E0-B00P00-A400
690PE/0450/400/0011..B0 690-432870E0-B00P00-A400
690PF/0550/400/0011..B0 690-433105F2-B00P00-A400
690PF/0750/400/0011..B0 690-433145F2-B00P00-A400

690PF/0900/400/0011..B0 690-433156F2-B00P00-A400
690PG/1100/400/0011..B0 690+0175/400/CBN/Reino Unido
690PG/1320/400/0011..B0 690+0200/400/CBN/Reino Unido
690PG/1600/400/0011..B0 690+0250/400/CBN/Reino Unido
690PG/1800/400/0011..B0 690+0300/400/CBN/Reino Unido
690PH/2000/400/0011..B0 690+0325/400/CBN/Reino Unido
690PH/2200/400/0011..B0 690+0350/400/CBN/Reino Unido
690PH/2500/400/0011..B0 690+0400/400/CBN/Reino Unido
690PH/2800/400/0011..B0 690+0450/400/CBN/Reino Unido
690PJ/3150/400/0011..B0 690+0500/400/CBN/Reino Unido
690PD/0150/400/0011 690-432310D0-000P00-A400
690PD/0180/400/0011 690-432380D0-000P00-A400
690PD/0220/400/0011 690-432450D0-000P00-A400
690PD/0300/400/0011 690-432590D0-000P00-A400
690PE/0370/400/0011 690-432730E0-000P00-A400
690PE/0450/400/0011 690-432870E0-000P00-A400
690PF/0550/400/0011 690-433105F2-000P00-A400
690PF/0750/400/0011 690-433145F2-000P00-A400
690PF/0900/400/0011 690-433156F2-000P00-A400
690PG/1100/400/0011 690+0175/400/CNN/Reino Unido

690PG/1320/400/0011 690+0200/400/CNN/Reino Unido
690PG/1600/400/0011 690+0250/400/CNN/Reino Unido
