Inversor Serie Parker 890 890CD-531350B0-000-1A000 Inversor AC890

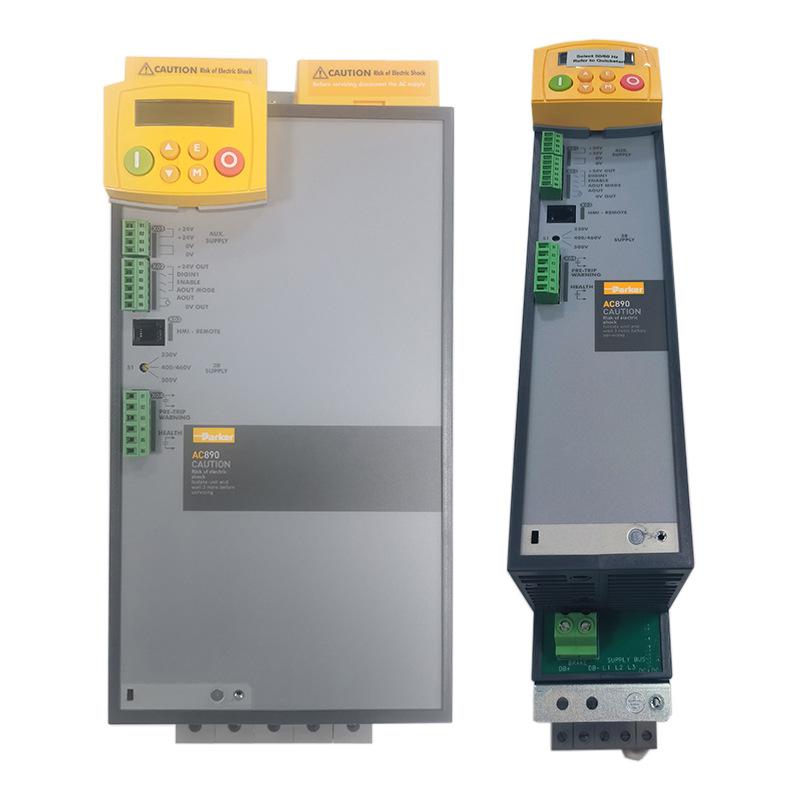

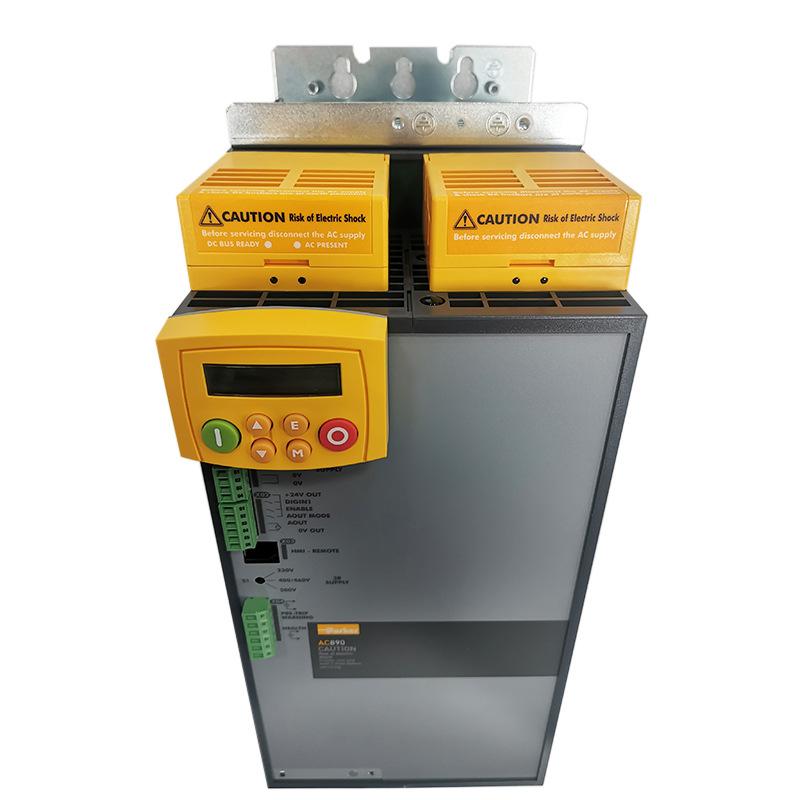

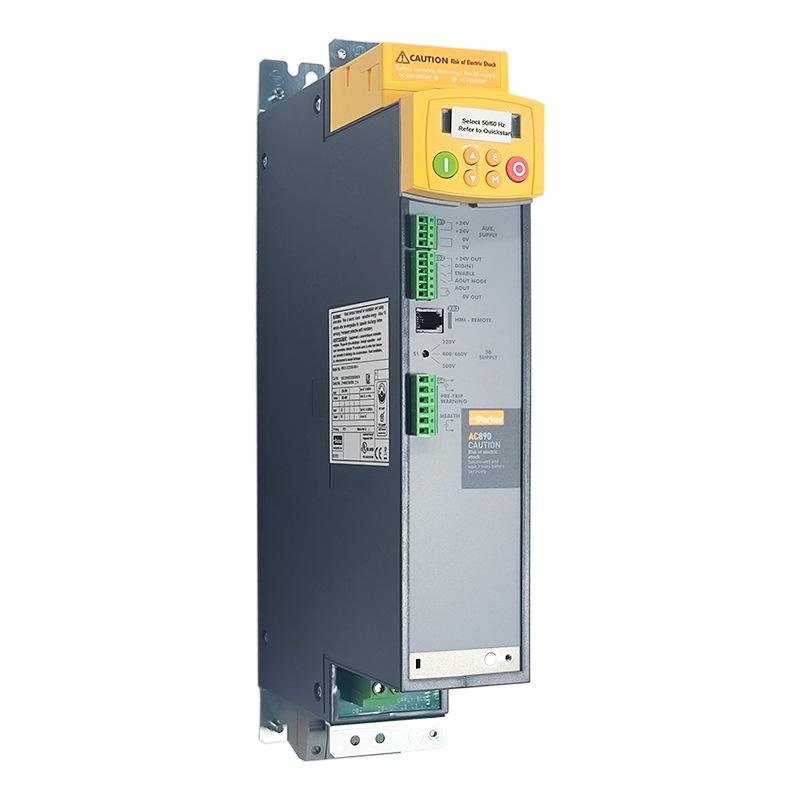

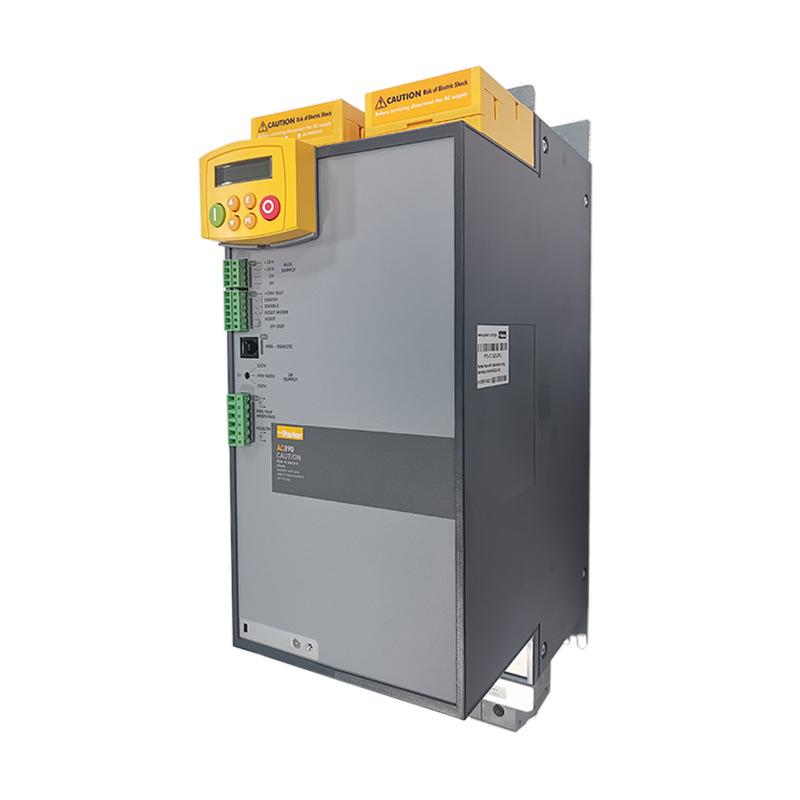

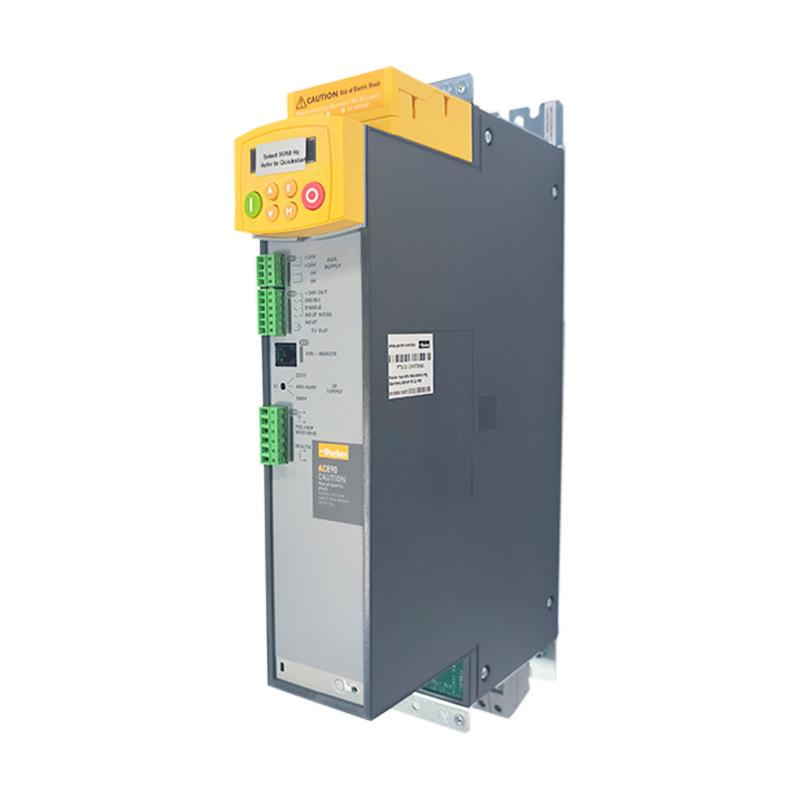

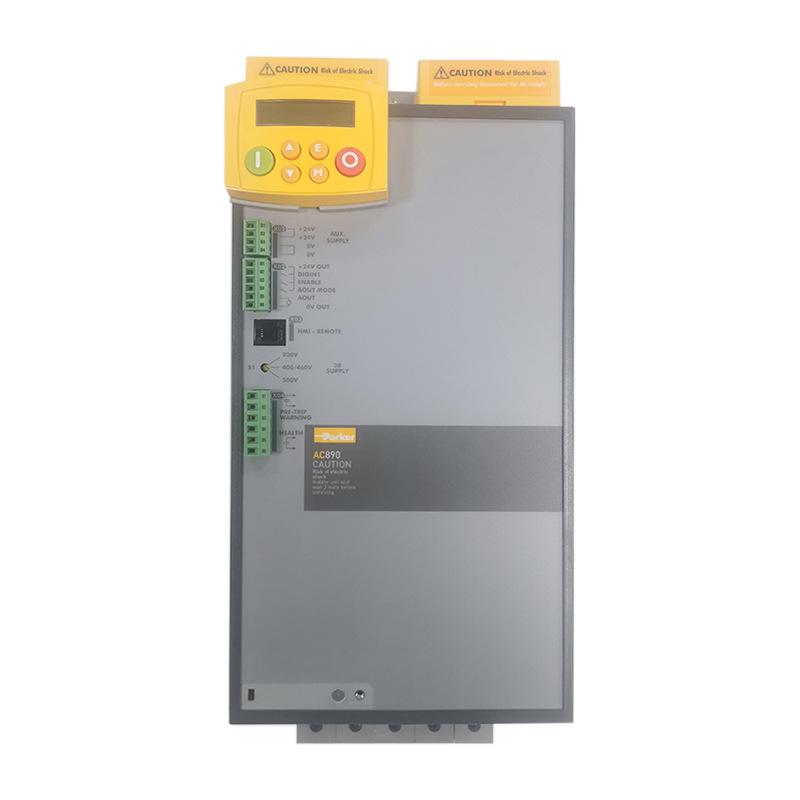

Inversor Parker AC890

El variador de velocidad AC890 es una unidad modular de alto rendimiento para motores de CA que puede combinarse para formar un sistema completo de accionamiento multisegmento, ahorrando espacio, reduciendo el cableado y proporcionando un sistema excelente. La función de conmutación de par segura (PLE de SIL3 o SIL2 según EN ISO13849 y EN61800-5) proporciona un marco para altos hornos de alta velocidad.
El AC890 ofrece control de posición V/F, vectorial sin sensores, vectorial de flujo de lazo cerrado y servo, desde componentes sencillos para el control de motores de CA hasta componentes más exigentes. El AC890 está disponible en una amplia variedad de tamaños y grados, así como en diferentes tipos de entrada y salida, lo que lo convierte en la solución ideal para proyectos de control de movimiento.
El AC890 se puede configurar en 5 modos de control de motor
Control V/F de lazo abierto
Este modo es adecuado para el control de velocidad básico o el control paralelo de múltiples motores.
Control vectorial sin sensores
Mediante algoritmos vectoriales sin sensores de última generación, el AC890 proporciona un alto par de arranque y una rápida regulación de la velocidad sin la necesidad de ningún dispositivo de medición de velocidad.
Control vectorial de bucle cerrado
El AC890 con opción de retroalimentación del codificador permite alcanzar un rendimiento de vector de flujo de lazo cerrado completo. Proporciona un par estático del 100 % a plena carga y un bucle de alta velocidad de respuesta dinámica.
La mayoría de los requisitos de la aplicación.
Servocontrol PMAC
Accionamiento de servomotores con imanes permanentes, como los motores TMW.
AFE para regeneración de línea
Esta configuración se utiliza para aplicaciones que requieren frenado 4-Q o continuo, donde la energía regenerativa se devuelve a la red, lo que garantiza un factor de potencia de 1 y un contenido armónico de corriente muy bajo.
(THD menor al 3%).
Compatible con una variedad de dispositivos de retroalimentación
El AC890 es compatible con cualquier motor de CA y cualquier opción de retroalimentación de velocidad/posición. Gracias a esta flexibilidad, no es necesario reemplazar los motores de CA existentes para alcanzar los requisitos de alto rendimiento.
Ahorre tiempo y dinero.
• Codificador incremental
• Codificador EnDat 2.1 (SinCos)
• Resolver
Nivel de rendimiento
El inversor AC890 ofrece un nivel de rendimiento que se adapta a las necesidades de su aplicación. Con dos niveles de rendimiento diferentes, el sistema AC890 ofrece flexibilidad de uso.
Rendimiento avanzado
Bloques de funciones básicas de Link VM: funciones matemáticas, lógica booleana, temporizadores, contadores, además: firmware de control de movimiento con bucle de posición agregado, bloques de funciones de control de movimiento, incrementos de movimiento, movedores, rampa maestra de accionamiento de línea y control de sección, bloques de bobinador (SWP, CPW), PID completamente funcional, máquinas de estado, etc.
rendimiento alto
Funciones de rendimiento avanzadas, además de: Biblioteca de bloques de funciones VPC prediseñados, como: impresión sin eje, corte a medida, bobinado de precisión, desplazamiento, etc.
Registro de la solución de control de impresión sin eje
El eje de la línea mecánica de impresión se reemplaza fácilmente por los variadores AC890 individuales, con sincronización precisa y ajuste del registro de impresión según las capacidades de cada pieza, garantizando la alineación de cada color. La clase de alto rendimiento AC890 incluye módulos de función VM de segmento específicos para aplicaciones prediseñadas, como impresión sin eje, corte a medida, bobinado de precisión, etc.

estándar:
Cuando se instala de acuerdo con el manual del producto correspondiente, la serie AC890 es compatible con los siguientes estándares:
• Marcado CE según EN50178 (Directiva de seguridad y baja tensión)
• Marcado CE según EN61800-3 (Directiva EMC)
• Listado por UL según el estándar estadounidense UL508C
• Listado por cUL según la norma canadiense C22.2 #14
Especificaciones técnicas:
potencia principal:
Fase 3
- 890SD: 380-500 VCA +/- 10 %, 50-60 Hz +/- 5 %
- 890CS: 208-500 VCA +/- 10 %, 50-60 Hz +/- 5 %
- 890CD: 320/560 - 705 VCC
- Marcos E/F/G/H/J/K: 380 - 460 Vac +/- 10 %
ambiente:
0-45 °C (reducción del 2 %/°C hasta el límite superior de 50 °C)
El límite superior es 1000 m sobre el nivel del mar (reducción del 1 % por cada aumento de 100 m, el límite superior es 4000 m)

Bienes

marca

Parker

tipo de producto

Variadores de frecuencia de CA

Tipo de eje de transmisión

Tecnología de un solo eje
Tecnología multieje

Serie de productos

AC890

Voltaje de entrada

3*230 VCA
3*380-480 VCA
3*500-690 VCA
320-705 VCC (bus común)

Potencia de salida

0,55 - 1200 kW

Tipos de motores compatibles

Servo sin escobillas
Servo sin marco
inducción
Motor de husillo
Motor de par
PMAC

Dispositivos de retroalimentación compatibles

Resolver
Codificador incremental

modo de control

V/Hz
Vector sin sensores
Vector de bucle cerrado
Front End activo
Control de velocidad de motores de imanes permanentes

Interfaz de comunicación

RS232 / RS485
CANopen
ControlNet
DeviceNet
Profibus
Profinet
Ethernet TCP/IP

Temperatura de funcionamiento

0-45 °C para cuadros BF / reducción hasta un máximo de 50 °C 0-40 °C para cuadros GK / reducción hasta un máximo de 50 °C
32-113 °F, para cuadros BF (reducción de potencia, temperatura máxima permitida 122 °F)
32-104 °F, para cuadros GK (reducción de potencia, temperatura máxima permitida 122 °F) °F

altura de trabajo

Hasta 1000 m sobre el nivel del mar (se aplica reducción de potencia a partir de 1000 m)

Clasificación de sobrecarga

Carga pesada (par constante): 150 % durante 60 s
Carga estándar (par variable): 110 % durante 60 s
Modo servo (fotogramas BD): 200 % durante 4 segundos
Modo servo (fotogramas EJ): 150 % durante 60 segundos

Especificaciones cumplidas

CE (EMC y LVD)
Listado por UL
Listado cUL
