Detector ultrasónico de fugas de agua Reed JT-1A, detector de fugas de agua, detector de fugas de tuberías JT-1A

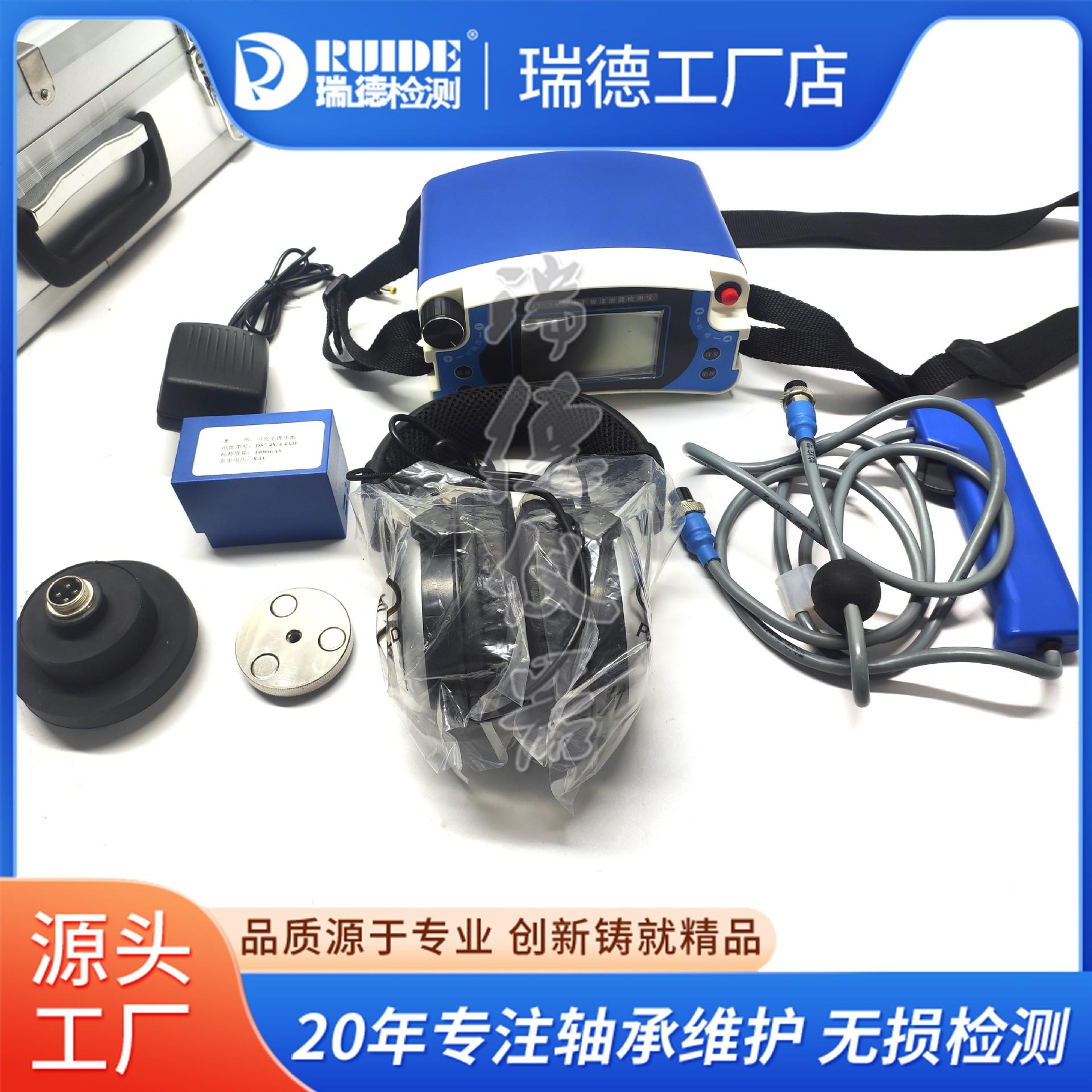

El detector de fugas de tuberías subterráneas JT-1A es un excelente instrumento de detección de fugas en tuberías a presión con potentes capacidades antiinterferencias y de procesamiento de datos, señales de fuga de salida claras y sensibles, y una interfaz de operación intuitiva que facilita su trabajo. Cuenta con las siguientes características principales:

1. Utiliza el chip de procesamiento de señal digital y el chip de filtro digital más avanzados de Guowai, con alta calidad de sonido, alta sensibilidad y bajo nivel de ruido ambiental. La señal de fuga es claramente identificable y la respuesta es más sensible, lo que permite al operador bloquear el punto de fuga con mayor rapidez.

2. El sensor utiliza el método acústico de detección de la industria ladrillera y los componentes más avanzados. Ofrece una sensibilidad ultraalta y un nivel de ruido bajo. Está recubierto con una funda de aislamiento acústico de goma negra en su exterior. Ofrece un buen aislamiento acústico, es sólido y duradero, y su capacidad para capturar señales de fuga es mucho mayor que la de productos similares.

3. Los auriculares utilizan auriculares con bolígrafo sellado líderes en la industria para bloquear el ruido externo, y la señal de fuga es de alta fidelidad como si fuera real, restaurando efectivamente la fuente de la señal de fuga en el sitio.

4. Cada muestreo de fuga adopta el método de visualización de valor mínimo para mostrar la señal de fuga, lo que hace que sea más fácil e intuitivo mostrar la ubicación del punto de fuga.

5. Se utiliza la perilla de reducción de ruido tipo puerta de ladrillo. Cuando el ruido de interferencia externo es alto, se puede activar la perilla de reducción de ruido para reducir eficazmente el ruido ambiental y lograr una monitorización más clara e independiente del ruido de fuga.

6. Un botón especial de trampa activa o desactiva el filtro de trampa. Al presionarlo y soltarlo repetidamente, se activa o desactiva la función de filtro de trampa. Reduce eficazmente el impacto de las señales de interferencia de 50 Hz y sus múltiples armónicos, como los transformadores, en la detección.

7. La pantalla LCD de tira larga con luz blanca ofrece la interfaz más brillante y nítida, independientemente del día o de la noche. El gráfico de barras de señal ultralargo y el diseño de puntos de intervalo permiten visualizar los parámetros medidos de forma más intuitiva.

8. Utiliza una batería de litio recargable inteligente de gran capacidad y está equipada con una batería de respaldo. Las dos baterías pueden funcionar de forma continua durante más de 48 horas, lo cual es práctico y rápido.

9. Se adopta un diseño híbrido de botones táctiles y perillas. Los botones táctiles se utilizan para operar las teclas de función, y las perillas mecánicas se utilizan en líneas propensas a interferencias, lo que reduce eficazmente el ruido de la máquina y mejora la intensidad de uso.

10. El diseño del circuito antiinterferencias súper fuerte aísla eficazmente las señales digitales de las señales analógicas y elimina el ruido generado por los circuitos digitales.

Parámetros técnicos

Parámetros técnicos de los auriculares:Modo de reproducción: Sonido envolvente: Impedancia 32ω; Diámetro del terminal de auriculares φ6,3

Parámetros técnicos del sensor:

Proceso de arranque:Esta página durará 5 segundos y luego cambiará automáticamente a la página de espera de funcionamiento. Mientras la página de encendido esté activa, el circuito host se inicializará y entrará en un estado de funcionamiento estable. Espere unos segundos.
1. Encienda el interruptor de encendido;
2. La pantalla muestra la información del instrumento durante 5 segundos;
3. Mostrar el estado del trabajo en espera;
4. Si se presiona el mango, la pantalla mostrará una barra horizontal de la señal de detección; al mismo tiempo, mostrará el valor mínimo durante la presión continua del mango;
5. Suelte el mango y la barra de nivel de intensidad de señal y el valor mínimo ya no se mostrarán.

Página de espera

La página de espera se muestra en la Figura 3.5.1. Esta página muestra el estado de la reducción de ruido de muesca, el estado de la reducción de ruido ambiental, el estado de la batería de litio, el estado de la sensibilidad y el valor del intervalo de filtrado. En la página de espera, se pueden configurar o modificar el estado o valor de la reducción de ruido de muesca, la reducción de ruido ambiental, el estado de la batería de litio, la sensibilidad y el intervalo de filtrado mediante los botones del panel.

En la página Esperando trabajo, la barra horizontal que refleja la intensidad de la señal y el área de visualización del valor mínimo están en blanco hasta que se presiona el interruptor de silencio en el controlador.

Página de detección

Método básico de detección: Conecte todos los componentes del detector, coloque el sensor sobre la superficie de la carretera, por encima de la tubería de detección requerida, en la dirección de esta, póngase los auriculares y comience a escuchar la fuga. Durante la prueba, coloque el sensor en una posición adecuada y muévalo continuamente para determinar con precisión la ubicación de la fuga. Al presionar el interruptor de silencio en el mango, la barra horizontal que refleja la intensidad de la señal y el valor mínimo se normalizará al valor mínimo de 0 a 100 y la barra correspondiente se ajustará según la intensidad de la señal, como se muestra en la Figura 3.6.1. Figura 3.6.1

Antes de soltar el interruptor de silencio de la manija en la página de trabajo, el valor mínimo registrará el valor mínimo de la señal desde que se presionó el interruptor de la manija. Después de soltar la manija y presionarla de nuevo, se registrará un nuevo valor mínimo (el principio del valor mínimo se detalla en la descripción del valor mínimo en la página principal del manual). Valor mínimo: la cantidad mínima de vibración continua del punto de detección desde el momento en que se presiona el interruptor de silencio de la manija (mantenga presionado el interruptor sin soltarlo) hasta que se suelta el interruptor de la manija. Debido a que la señal de fuga de la red de tuberías de presión suele ser una cantidad de vibración continua, la cantidad de vibración de interferencia ambiental intermitente se excluye mediante el método de detección de valor mínimo. Al comparar el tamaño de la cantidad de vibración continua de cada punto de detección, cuanto mayor sea el valor mínimo mostrado, más cerca está del punto de fuga. Por ejemplo, cuando colocamos el sensor en la superficie de la carretera por encima de la tubería de presión para la prueba de fritura, el valor mínimo del punto a es 40, el valor mínimo del punto b es 55, el valor mínimo del punto c es 89, el valor mínimo del punto d es 65 y el valor mínimo del punto e es 30. Entonces, la posición de esta sección de la tubería más cercana al punto de fuga debe ser el punto C.

Métodos de detección de fugas
Cuando una tubería subterránea a presión presenta una fuga, se genera presión dentro de la tubería y una diferencia de presión entre el interior y el exterior, lo que provoca la proyección de agua, petróleo, gas y líquido. En este caso, el sonido de fuga registrado por el sensor incluye las siguientes señales: sonido gas-líquido, sonido de colisión entre el gas-líquido y el medio, sonido de fricción entre el gas-líquido y la pared de la tubería, y sonido de vibración de la tubería. Estos sonidos se combinan y se denominan sonido de fuga. La magnitud y la distribución espectral (calidad del sonido) del sonido de fuga varían según factores como la presión de la tubería, el medio enterrado, el material de la tubería, el diámetro de la tubería, etc.
Para determinar el punto de fuga, incluso con la ayuda de detectores de fugas en tuberías subterráneas, el sonido de la fuga se verá afectado por diversas condiciones del terreno. Por lo tanto, la determinación final del sonido de la fuga también requiere la sensibilidad del personal de detección para identificar la señal de vibración de la fuga.

Mueva el sensor a lo largo de la tubería subterránea y observe la barra de intensidad de la señal. Cuando el sensor se mueve directamente sobre el punto de fuga y lo más cerca posible de este, la barra de intensidad de la señal alcanzará su valor máximo.
Cabe señalar que cuando la barra de nivel de intensidad de la señal muestra el valor máximo en el período reciente, el sensor no necesariamente está ubicado directamente sobre el punto de fuga, que depende del suelo, la capa enterrada y otras condiciones.
