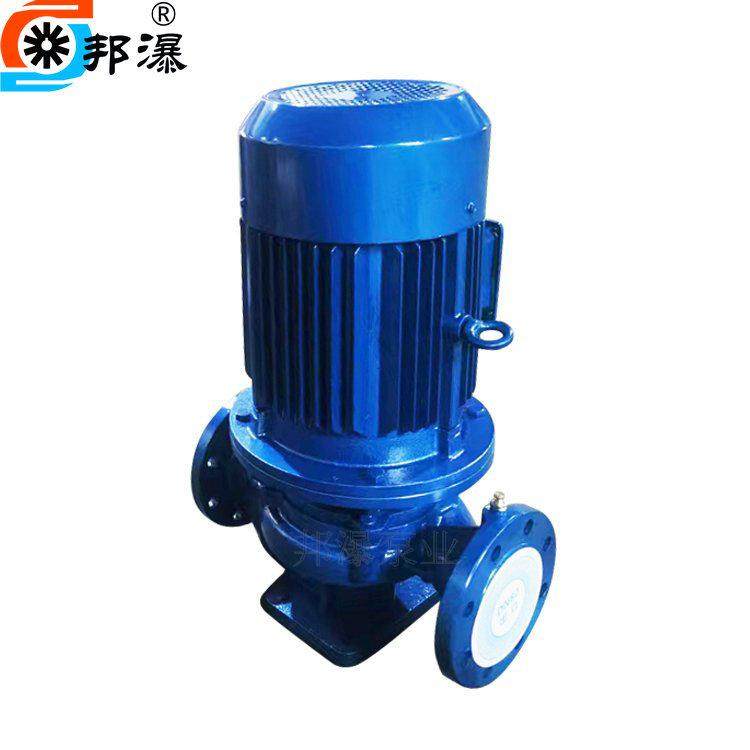

Bomba de tubería de agua caliente IRGDescripción del Producto:
Tubería vertical de succión simple de una etapa tipo IRGbomba centrífuga,SíCascada Bang de ShangháiTécnicos de la industria de bombas y expertos en bombas de agua domésticas seleccionaron el mejor modelo hidráulico, adoptaron los parámetros de rendimiento de las bombas centrífugas IS y los combinaron y diseñaron hábilmente basándose en bombas verticales generales. Al mismo tiempo, basándose en el tipo ISG, despacharon bombas adecuadas para agua caliente, alta temperatura, corrosivas, etc.Bomba químicaBomba de aceite. Esta serie de productos ofrece alta eficiencia, ahorro de energía, bajo nivel de ruido y rendimiento confiable.

agua caliente IRGBomba de tuberíaCaracterísticas:
1. La bomba es una estructura vertical con los mismos diámetros de entrada y salida, ubicada en la misma línea central. Se puede instalar en la tubería como una válvula. Tiene una apariencia compacta y atractiva, ocupa poco espacio y requiere una inversión de construcción mínima. Si se le instala una cubierta protectora, se puede colocar en exteriores para su uso.
2. El impulsor se instala directamente en el eje extendido del motor, con una dimensión axial corta y una estructura compacta. Los rodamientos de la bomba y del motor tienen una configuración adecuada que equilibra eficazmente las cargas radiales y axiales generadas por el funcionamiento de la bomba, garantizando así un funcionamiento suave, bajas vibraciones y bajo nivel de ruido.
3. El sello del eje adopta un sello mecánico o una combinación de sello mecánico, utilizando un anillo de sellado de aleación de titanio importado, un sello mecánico resistente a altas temperaturas de tamaño mediano y material de aleación dura, sello resistente al desgaste, que puede extender efectivamente la vida útil del sello mecánico.
4. Fácil instalación y mantenimiento. No es necesario desmontar el sistema de tuberías. Todos los componentes del rotor se pueden extraer quitando la tuerca del asiento de la unión de la bomba.
5. Las bombas pueden funcionar en serie o en paralelo según los requisitos de uso, es decir, el caudal y la altura.
6. La bomba se puede instalar vertical u horizontalmente según los requisitos del diseño de la tubería.

Usos principales de la bomba de tubería de agua caliente IRG:
1. La bomba centrífuga de tubería vertical ISG se utiliza para transportar agua limpia y otros líquidos con propiedades físicas y químicas similares a las del agua limpia. Es adecuada para el suministro y drenaje de agua industrial y urbana, el suministro de agua presurizada en edificios de gran altura, el riego por aspersión de jardines, la presurización contra incendios, el transporte de larga distancia, el ciclo de refrigeración de sistemas de climatización (HVAC), la presurización de la circulación de agua fría y caliente en baños y otros sistemas, así como para la adaptación de equipos. La temperatura de funcionamiento es de T<80 °C.
2. La bomba centrífuga vertical de agua caliente IRG se utiliza ampliamente en las industrias energética, metalúrgica, química, textil y papelera, así como en el transporte de agua caliente a alta temperatura en hoteles y restaurantes, y en bombas de circulación para sistemas de calefacción urbana. La temperatura de funcionamiento de la bomba IRG es de T<120 °C y la de la bomba GRG es de T<240 °C.
3. La bomba química vertical para tuberías IHG se utiliza para transportar líquidos sin partículas sólidas, corrosivos y con una viscosidad similar a la del agua. Es adecuada para los sectores petrolero, químico, metalúrgico, eléctrico, papelero, alimentario, farmacéutico y de fibras sintéticas. Su temperatura de funcionamiento es de 20 °C a +120 °C.
4. La bomba de aceite de tubería vertical tipo YG se utiliza para transportar productos derivados del petróleo como gasolina, queroseno, diésel, etc. La temperatura del medio transportado es de -20 ℃ a +120 ℃.

Causas de falla y métodos de solución de problemas de la bomba de tubería de agua caliente IRG:

agua caliente IRGBomba de tuberíaCondiciones de trabajo:
1. Presión de succión ≤1.0MPa, o la presión máxima de trabajo del sistema de la bomba ≤1.6MPa, es decir, la presión de succión de la bomba + la altura de la bomba ≤1.6MPa, la presión de prueba estática de la bomba es 2.5MPa, por favor indique la presión de trabajo del sistema al realizar el pedido. Cuando la presión de trabajo del sistema de la bomba es superior a 1.6MPa, debe mencionarse por separado al realizar el pedido, para que la parte de flujo y la parte de conexión de la bomba puedan fabricarse con materiales de acero fundido durante la fabricación.
2. Temperatura ambiente <40℃, humedad relativa <95%.
3. El contenido de volumen de partículas sólidas en el medio transportado no debe superar el 0,1 % del volumen unitario y el tamaño de partícula debe ser inferior a 0,2 mm.

Nota: Si el medio utilizado contiene partículas finas, indíquelo al realizar el pedido para que el fabricante pueda utilizar sellos mecánicos resistentes al desgaste.

Grupo de Investigación CriminalArranque de la bomba de tubería:

1, abra completamente la válvula de entrada.

2, cierre la válvula de la tubería de descarga.

3, arranque el motor y observe si la bomba funciona correctamente.

41. Ajuste la abertura de la válvula de salida a las condiciones de trabajo requeridas. Si el usuario tiene un medidor de flujo o un manómetro instalado en la salida de la bomba, la abertura de la válvula de salida debe ajustarse para que la bomba funcione al valor nominal indicado en la tabla de parámetros de rendimiento. Si el usuario tiene un medidor de flujo o un manómetro instalado en la salida de la bomba, la abertura de la válvula de salida debe ajustarse para medir la corriente del motor y que este funcione dentro de la corriente nominal. De lo contrario, se producirá una sobrecarga (es decir, un alto caudal) y se quemará el motor. El tamaño de la abertura de la válvula de salida correctamente ajustada depende de las condiciones de funcionamiento de la tubería.

5Verifique la fuga del sello del eje. En circunstancias normales, la fuga del sello mecánico debe ser menor que3gota/punto.

6, Verifique el aumento de temperatura del motor y los cojinetes ≦70°C.

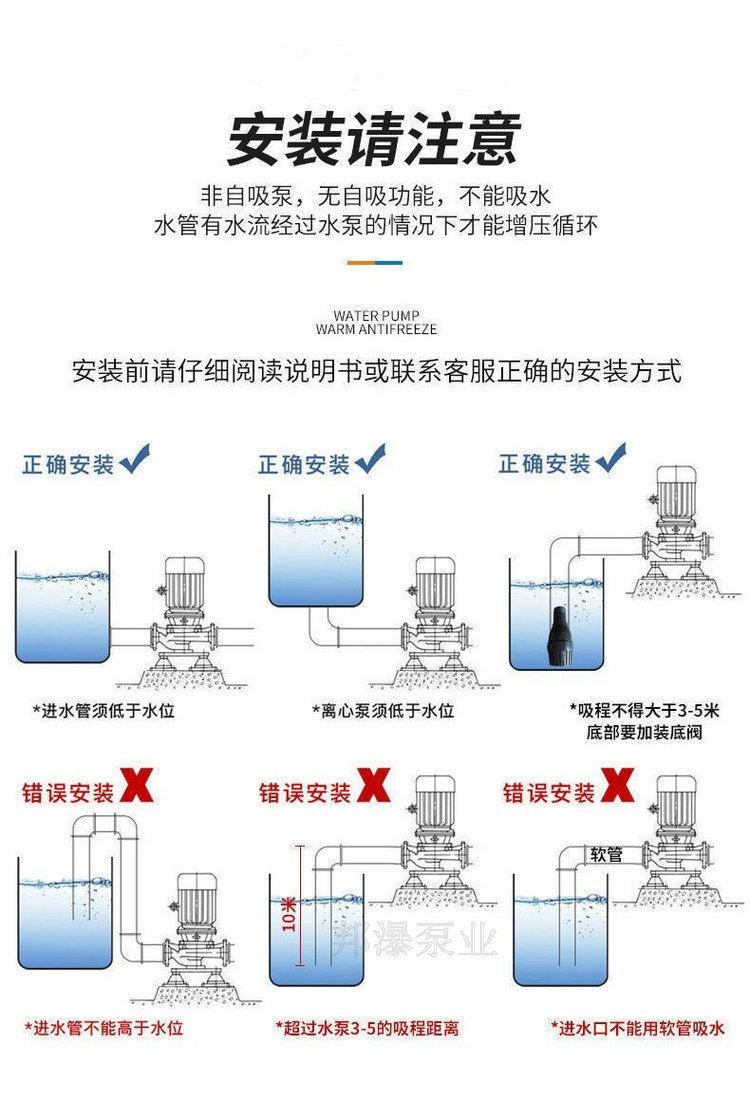

Método de instalación de la bomba de agua caliente vertical IRG


Accesorios y dimensiones de instalación de la bomba de agua caliente vertical IRG






Instrucciones de instalación de la bomba de agua caliente vertical IRG
1. Antes de la instalación, verifique que los sujetadores de la unidad no estén flojos y que el canal de flujo de la bomba no esté bloqueado por materias extrañas para evitar dañar el impulsor y la bomba durante el funcionamiento.
cuerpo.
2. Durante la instalación, no se debe agregar el peso de la tubería a la bomba de agua para evitar la deformación de la bomba.
3. Los pernos de anclaje deben apretarse durante la instalación para evitar que la vibración afecte el rendimiento de la bomba durante el arranque.
4. Para un fácil mantenimiento y un uso seguro, instale una válvula reguladora en las tuberías de entrada y salida de la bomba y un regulador de presión cerca de la salida de la bomba.
Tabla para garantizar el funcionamiento dentro del rango nominal de altura y caudal, garantizar el funcionamiento normal de la bomba y aumentar la vida útil de la bomba.
5. Tras la instalación, mueva el eje de la bomba. No debe oírse ningún ruido de fricción ni atascarse el impulsor. De lo contrario, desmonte la bomba para comprobar la causa.
6. La bomba se puede instalar con conexión fija o con conexión flexible (ver método de conexión).

Bomba de agua caliente verticalMétodo de conexión
