Bomba de refuerzo vertical, bomba de agua circulante de tubería ISGD, bomba centrífuga de calefacción, ISGD125-315B
ISGD125-315B VerticalUsos principales de la serie de bombas centrífugas de tubería
1. La bomba centrífuga tipo ISG se utiliza para transportar agua limpia y otros líquidos con propiedades físicas y químicas similares a las del agua limpia. Es adecuada para el suministro y drenaje de agua industrial y urbana, el suministro de agua presurizada en edificios de gran altura, el riego por aspersión de jardines, la presurización contra incendios, el transporte de larga distancia, el ciclo de refrigeración de sistemas de climatización (HVAC), la presurización de la circulación de agua fría y caliente en baños y otros sistemas, así como para la adaptación de equipos. La temperatura de funcionamiento T es inferior a 80 °C.

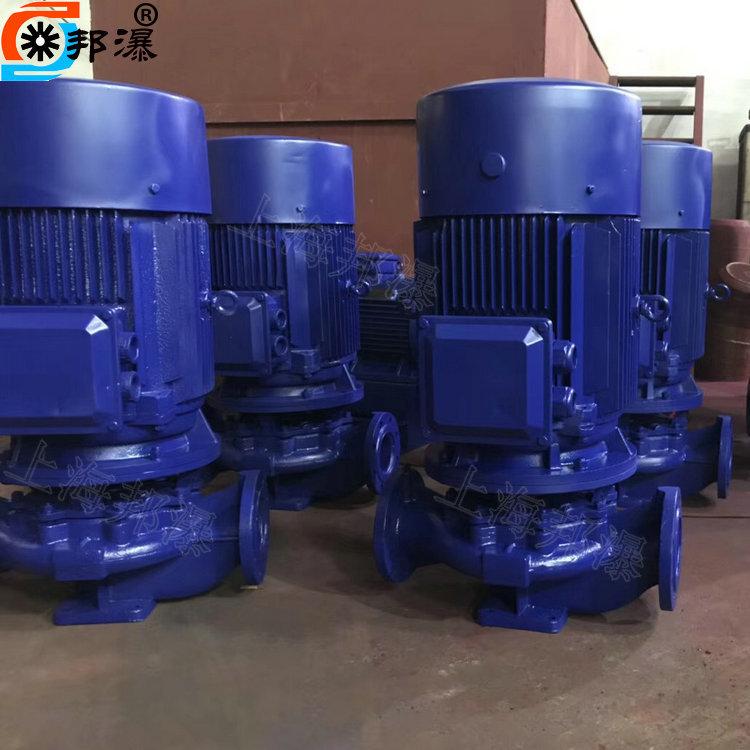

2. Las bombas de circulación de agua caliente IRG (GRG) se utilizan ampliamente en: energía, metalurgia, industria química, textil, papelera, hoteles y restaurantes, sistemas de circulación de agua caliente de alta temperatura para calderas y bombas de circulación para sistemas de calefacción urbana. La temperatura de funcionamiento de las bombas IRG es <120 °C y la de las bombas GRG es <240 °C.
3. Tipo vertical IHGBomba químicaPara el transporte de líquidos sin partículas sólidas, corrosivos y con una viscosidad similar a la del agua. Es adecuado para los sectores petrolero, químico, metalúrgico, eléctrico, papelero, alimentario, farmacéutico y de fibras sintéticas. La temperatura de funcionamiento es de -20 °C a 120 °C.
4. La bomba de aceite vertical tipo YG se utiliza para transportar productos derivados del petróleo como gasolina, queroseno, diésel, etc. La temperatura del medio transportado es de -20 ℃ ~ +120 ℃.
Vertical de ISGBomba centrífuga de tuberíaDescripción del Producto:

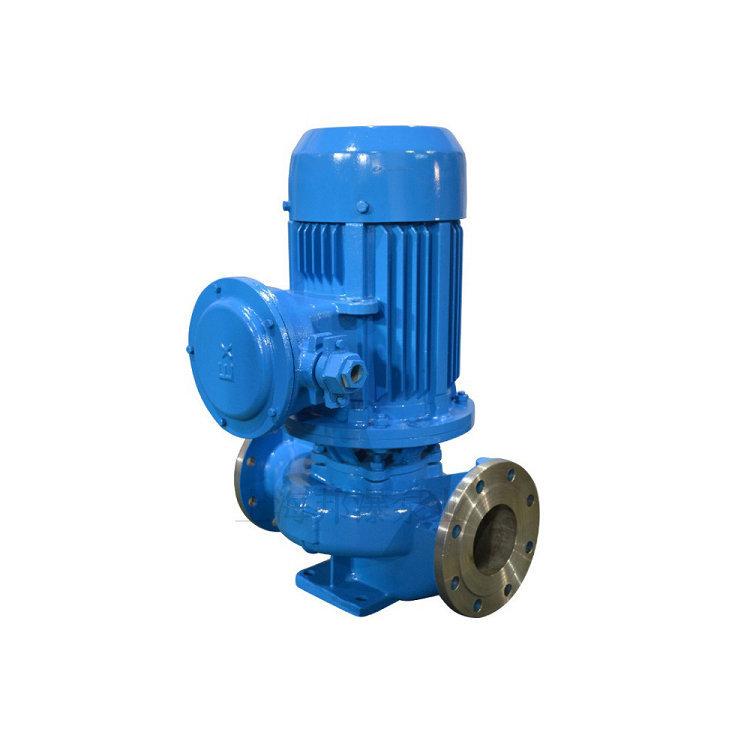

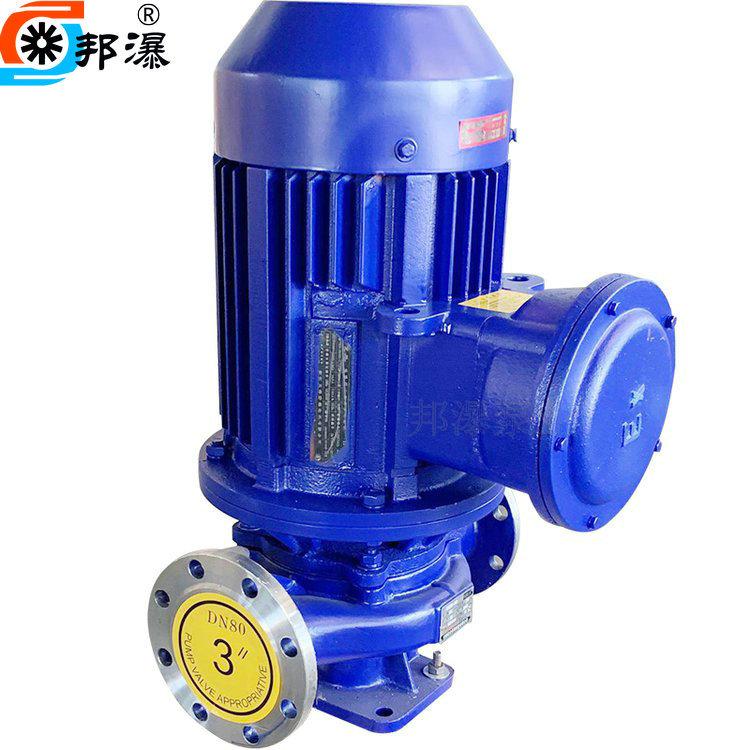

La bomba de tubería ISG también se denomina vertical.bomba centrífugaEl instituto de investigación técnica de nuestra fábrica y los expertos en bombas domésticas seleccionaron el modelo hidráulico doméstico más estable, utilizando la bomba centrífuga tipo IS y la bomba tipo SG.Bomba de tuberíaLos parámetros de rendimiento se basan en la bomba de refuerzo de tubería general. Asimismo, según la temperatura de uso, el fluido, etc., la bomba de agua caliente vertical, la bomba de tubería de acero inoxidable y la bomba centrífuga a prueba de explosiones se derivan de la bomba centrífuga de tubería. Esta serie de bombas centrífugas ofrece ventajas como alta eficiencia, ahorro de energía, bajo nivel de ruido y rendimiento confiable. Cumple con los requisitos de la norma JB/T53058-93 del Ministerio de Maquinaria y está diseñada y fabricada según la norma internacional ISO 2858.

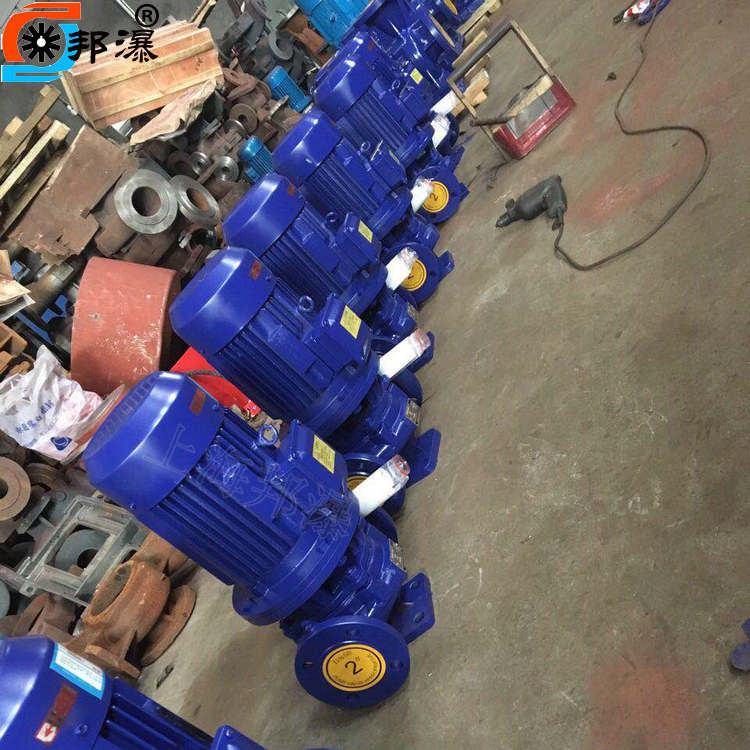

Descripción del producto de bomba centrífuga monoetapa ISG:
Las bombas centrífugas para tuberías de una etapa y una sola succión de la serie ISG están diseñadas por nuestro personal científico y técnico, junto con expertos nacionales en bombas, utilizando el modelo hidráulico doméstico estable y los parámetros de rendimiento de las bombas centrífugas IS, basándose en bombas verticales generales. Asimismo, según la temperatura de uso, el fluido, etc., las bombas ISG son adecuadas para agua caliente, alta temperatura, productos químicos corrosivos y bombas de aceite. Esta serie de productos ofrece alta eficiencia, ahorro de energía, bajo nivel de ruido y un rendimiento fiable. Cumple con los requisitos de la norma JB/T53058-93 del Ministerio de Maquinaria. Los productos están diseñados y fabricados según la norma internacional ISO2858. En 1993, aprobaron la inspección unificada de bombas para tuberías del Ministerio de la Industria de Maquinaria.
Nota: La presión de succión de la bomba centrífuga de tubería es ≤1.0 MPa, o la presión máxima de trabajo del sistema de bombeo es ≤1.6 MPa; es decir, la presión del puerto de succión + la altura de la bomba son ≤1.6 MPa, y la presión de prueba estática de la bomba es ≤2.5 MPa. Indique la presión de trabajo del sistema al realizar el pedido. Si la presión de trabajo del sistema de bombeo es superior a 1.6 MPa, debe indicarse por separado al realizar el pedido, para que la pieza de paso y la pieza de conexión de la bomba se puedan fabricar en acero fundido durante la fabricación. Temperatura ambiente <40 °C, humedad relativa <95 °C.

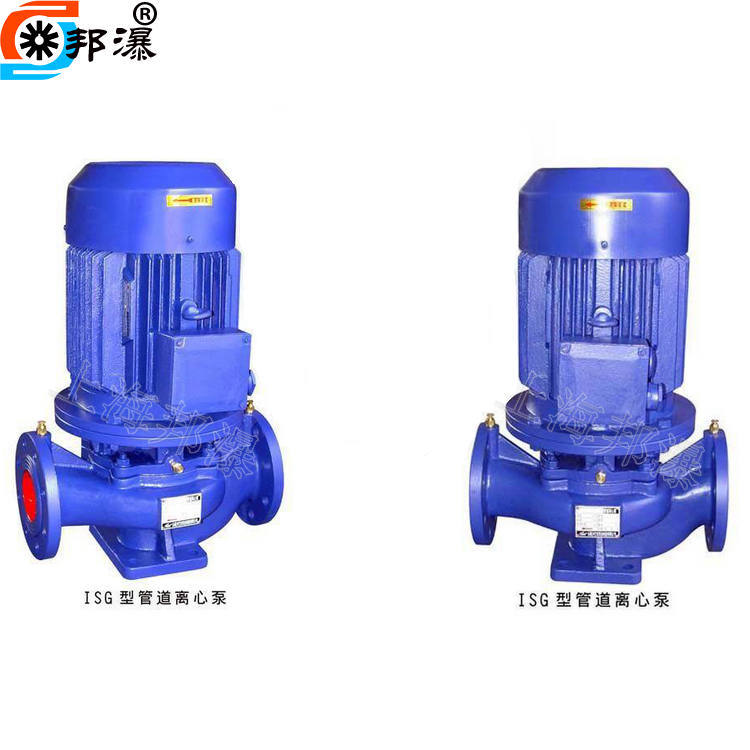

ISGCaracterísticas de la bomba centrífuga vertical:
1La bomba tiene una estructura vertical con los mismos diámetros de entrada y salida, y está ubicada en la misma línea central. Puede instalarse en la tubería como una válvula. Tiene una apariencia compacta y atractiva, ocupa poco espacio y requiere poca inversión de construcción. Si se le instala una cubierta protectora, puede colocarse en exteriores para su uso.
21. El impulsor se instala directamente en el eje extendido del motor, con una dimensión axial corta y una estructura compacta. Los rodamientos de la bomba y del motor tienen una configuración adecuada que equilibra eficazmente las cargas radiales y axiales generadas por el funcionamiento de la bomba, garantizando así un funcionamiento suave con mínimos niveles de vibración y ruido.
31. El sello del eje adopta un sello mecánico o una combinación de sello mecánico, un anillo de sellado de aleación de titanio importado, un sello mecánico de tamaño mediano resistente a altas temperaturas y material de aleación dura, sello resistente al desgaste, que puede aumentar efectivamente la vida útil del sello mecánico.
42. Fácil instalación y mantenimiento. No es necesario desmontar el sistema de tuberías. Todos los componentes del rotor se pueden extraer simplemente quitando la tuerca del asiento de la unión de la bomba.
5Las bombas pueden funcionar en serie o en paralelo según los requisitos de uso, es decir, caudal y altura.

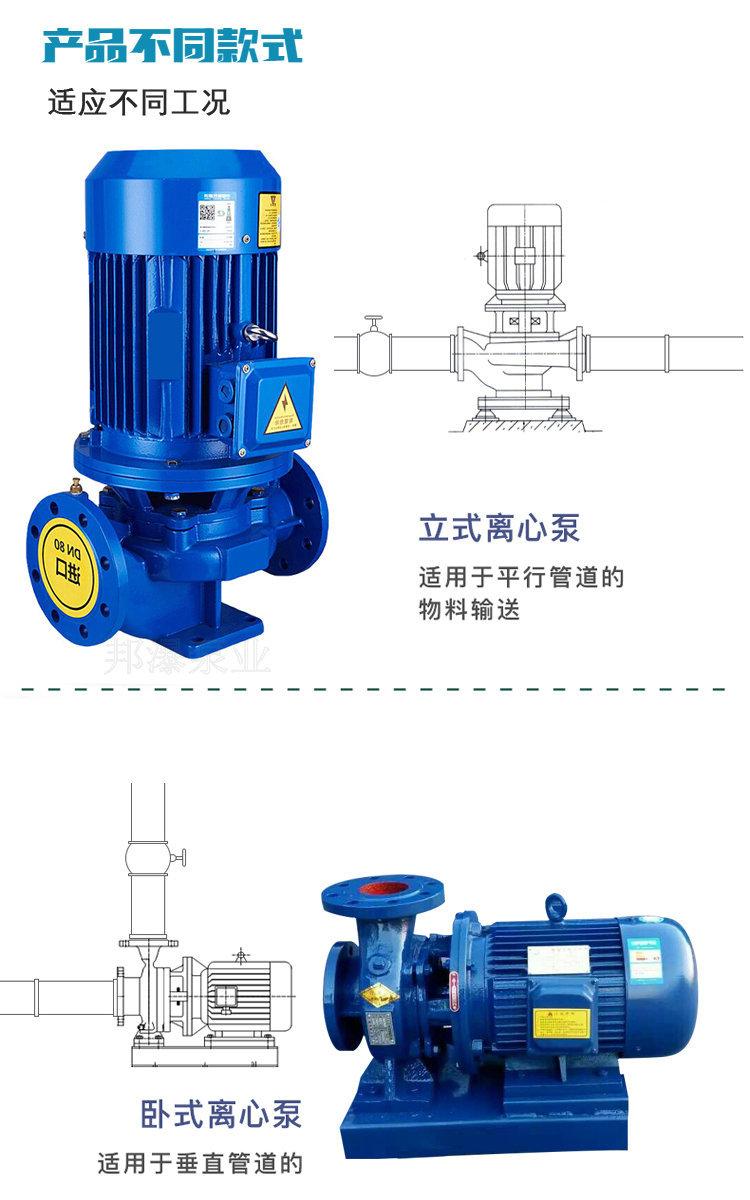

6La bomba se puede instalar vertical u horizontalmente según los requisitos del diseño de la tubería.
Instrucciones de instalación de la bomba de refuerzo de tubería:
11. Antes de la instalación, verifique si los sujetadores de la unidad están flojos y si el canal de flujo del cuerpo de la bomba es anormal o está bloqueado para evitar dañar el impulsor y el cuerpo de la bomba cuando la bomba esté en funcionamiento.
21. Durante la instalación, no se debe agregar el peso de la tubería a la bomba de agua para evitar la deformación de la bomba.
31. Los pernos de anclaje deben apretarse durante la instalación para evitar que la vibración afecte el rendimiento de la bomba durante el arranque.
41. Para facilitar el mantenimiento y un uso seguro, se instala una válvula reguladora en las tuberías de entrada y salida de la bomba y un manómetro en los accesorios de salida de la bomba para garantizar el funcionamiento dentro del rango nominal de altura y caudal, garantizar el funcionamiento normal de la bomba y aumentar su vida útil.
52. Tras la instalación, extraiga el eje de la bomba. No debe oírse ningún ruido de fricción ni atascarse el impulsor. Si la bomba está atascada, desmóntela para comprobar la causa.
6Las bombas se dividen en dos tipos de instalación: instalación de conexión rígida e instalación de conexión flexible (ver método de conexión).
Mantenimiento del sello mecánico de la bomba centrífuga monoetapa ISG:
(1) La lubricación del sello mecánico debe ser limpia y libre de partículas sólidas.
(2) Está estrictamente prohibido que los sellos mecánicos funcionen en condiciones de pulido en seco.
(3) Antes de arrancar, se debe girar la bomba (motor) varias veces para evitar dañar el anillo de grafito debido a un arranque repentino.
Estructura del pipeline de ISG:
①La bomba y el motor tienen la misma tapa de extremo, la dimensión axial se acorta y la estructura es simple.
②Hay orificios de presión y orificios de drenaje de agua en el cuerpo de la bomba.
③El cuerpo de la bomba está equipado con una válvula de escape para descargar el aire en la bomba antes de trabajar.
④ Se proporcionan una base de montaje y orificios para pernos en la parte inferior del cuerpo de la bomba para garantizar que toda la unidad esté instalada firmemente.
