Introducción del Producto del Sistema de Control del Vehículo
El sistema de control electrónico de operación del vehículo adopta control PLC importado, que puede monitorear el estado de trabajo de cada componente del equipo de operación del vehículo, controlar centralizadamente la operación segura y ordenada de cada equipo de operación del vehículo, y puede ser bloqueado con el sistema de señalización de elevación.

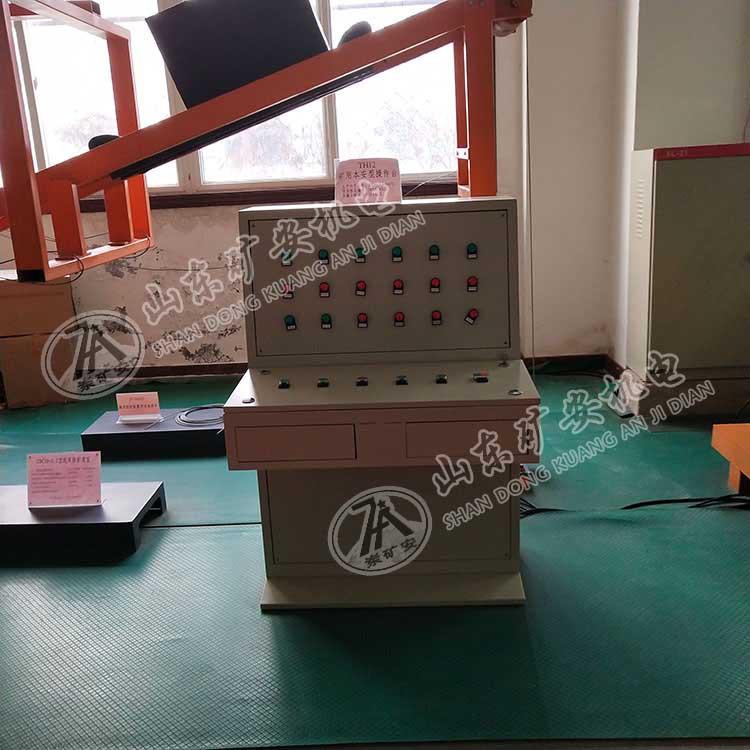

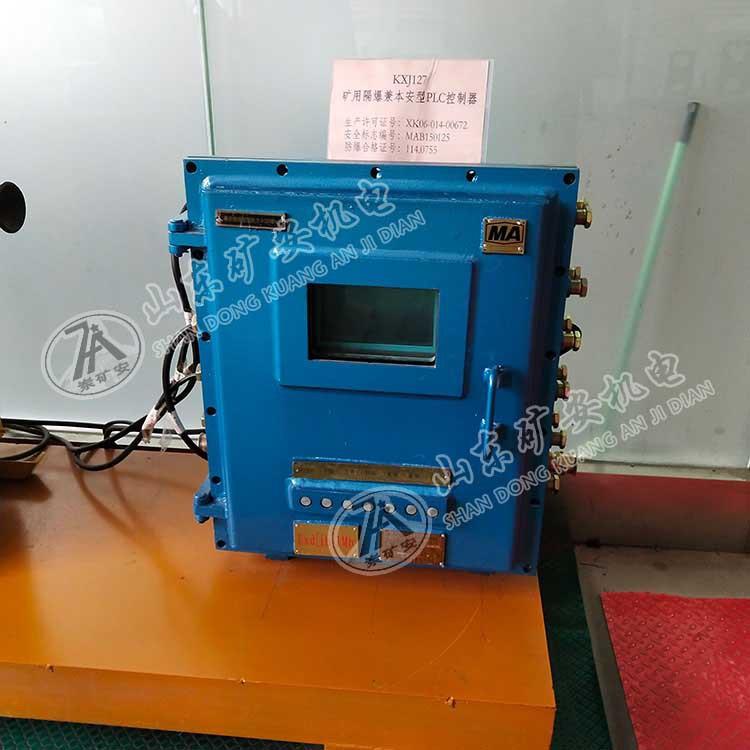

El sistema de control del vehículo consta de una consola de control eléctrico intrínsecamente segura, una caja de suministro de energía a prueba de explosiones e intrínsecamente segura para uso en minería, un sensor de posición intrínsecamente seguro para uso en minería y una alarma audible y visual.
Flujo de trabajo del sistema de control electrónico del vehículo
● Flujo de trabajo de operación:
Jaula en posición -> señal de estacionamiento recibida -> puerta de seguridad abierta -> cuna abajo -> bloqueador de carro abierto -> empujador de carro empuja carro -> bloqueador de carro de cuna elevado -> puerta de seguridad cerrada -> relé de arranque accionado (puede enviar señal de arranque) -> empujador de carro regresa
● Enclavamiento eléctrico:
Si la jaula no está en su lugar, la puerta de seguridad, la plataforma basculante y el bloqueador de vehículos no pueden funcionar.
La jaula está en su lugar, la puerta de seguridad no está cerrada, la plataforma basculante y el bloqueador del carro no están levantados, y el relé de arranque no puede operar (no se puede enviar señal de arranque).
La jaula del tanque está en su lugar, la puerta de seguridad está cerrada, la plataforma basculante y el bloqueador de carro están bajados, y el empujador de carro no puede empujar el carro hacia adelante.
Cuando se levanta la jaula doble, el equipo operativo en las dos vías se bloquea entre sí.
Para facilitar el mantenimiento, presione el botón de mantenimiento para liberar el bloqueo. En este momento, el zumbador suena para recordarle que el estado actual es estado de mantenimiento. Sin embargo, la plataforma basculante y el bloqueador de coches no se elevan, y el empujador de coches no puede empujar el coche hacia adelante.
● Operación:
Automático: Siempre y cuando se presione la tecla de enlace, el proceso de acción anterior se puede realizar automáticamente.
Manual: En este estado, la puerta de seguridad, la cuna, el bloqueador de carro y el empujador de carro pueden operarse individualmente si el bloqueo lo permite.

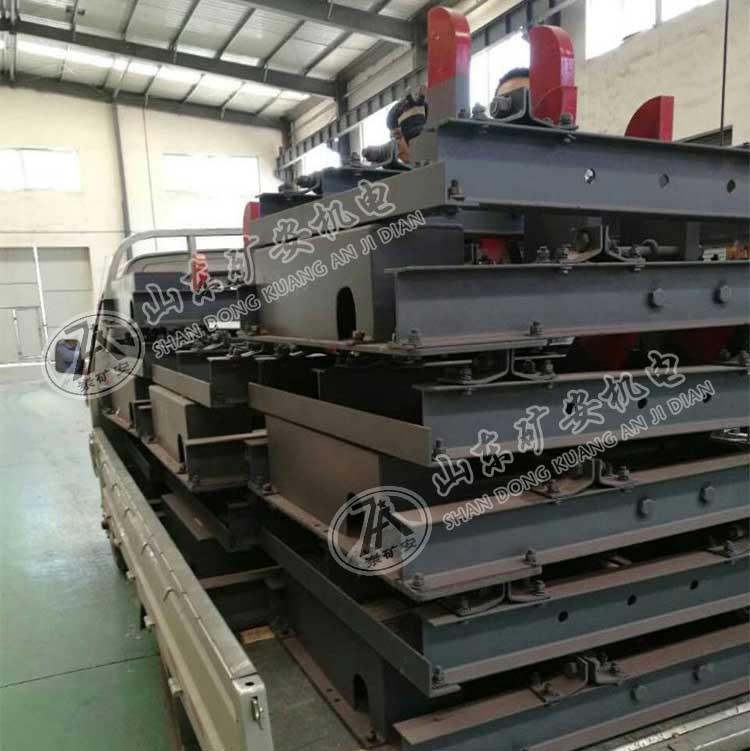

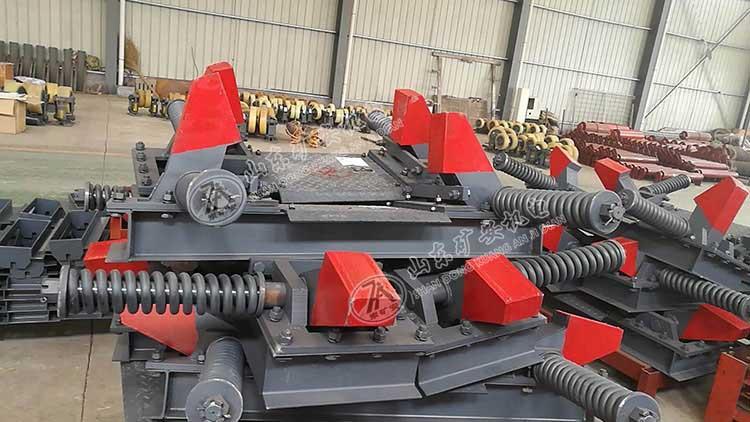

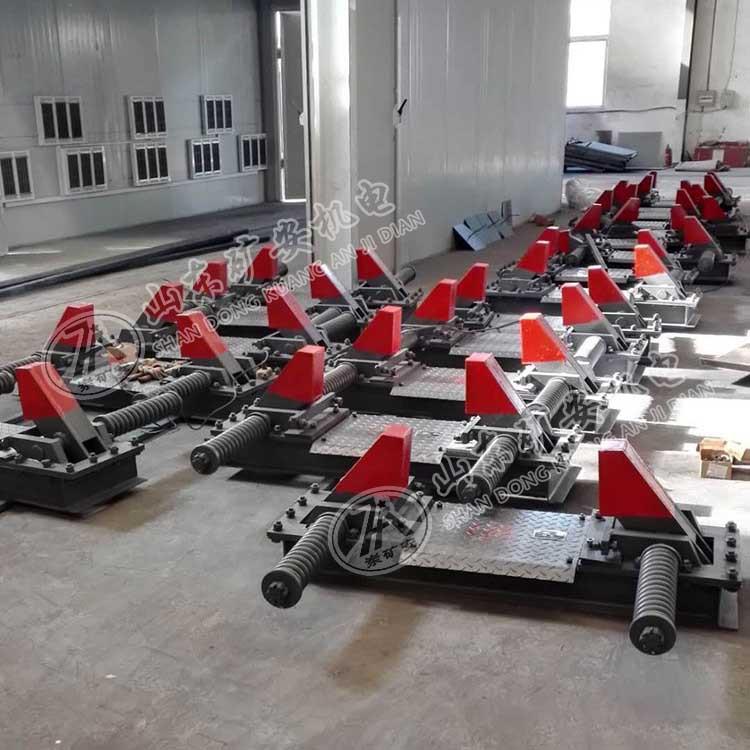

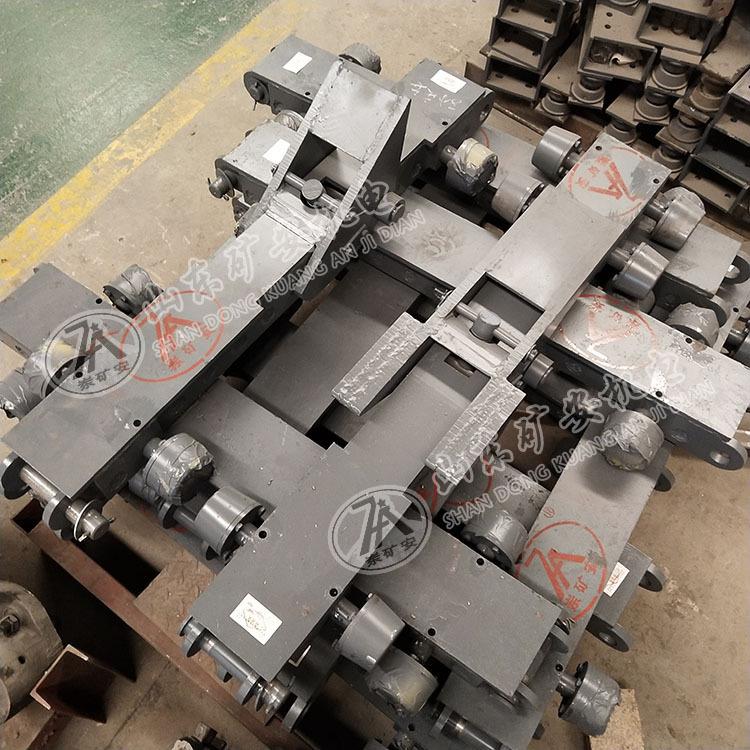

Toma real del sistema de control electrónico del vehículo
