Descripción general del desvío controlado por el conductor de minería ZKC127

El controlador del dispositivo de desvío controlado por el conductor permite el control automático del desvío en el carril principal de la mina de carbón. El conductor de la locomotora eléctrica controla la posición del desvío mediante el transmisor del dispositivo, que cuenta con una pantalla situada encima del desvío para visualizar su posición.

Entorno de aplicación de desvío controlado por el controlador de minería ZKC127

a) Temperatura ambiente: 0℃~+40℃

b) Humedad relativa media del aire: ≤95% (+25°C);

c) Presión atmosférica: 80 kPa ~ 106 kPa;

d) Minas subterráneas de carbón con mezclas explosivas de metano y polvo de carbón pero sin gases corrosivos que puedan dañar el aislamiento.

Principio de funcionamiento e instrucciones de uso del desvío antiminas ZKC127

Cuando la locomotora eléctrica entra en el área de control del transmisor del dispositivo de desvío controlado por el conductor, este envía una señal y el controlador del dispositivo procesa la señal y envía una instrucción de acción. La válvula solenoide se activa y el cilindro se desplaza hasta la posición deseada. Una vez que el sensor de posición determina que el desvío está en su lugar, la pantalla mostrará su posición. Un transmisor puede controlarHay 10 interruptores. Según el número digital que se muestra en la pantalla, presione el número en el transmisor para activar el interruptor.

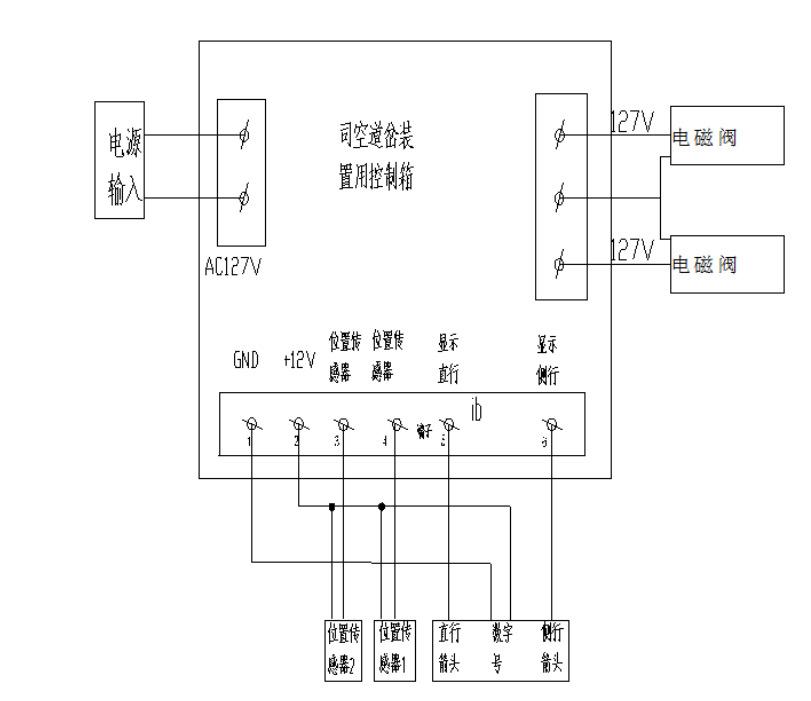

Diagrama de cableado y conexión del desvío controlado por mina ZKC127

Parámetros técnicos del desvío controlado por minas ZKC127

a) Tensión nominal: CA 127 V Corriente: 200 mA

b) Rango de fluctuación de voltaje: 75% ~ 110%

Voltaje máximo de circuito abierto: CC 12,5 V Corriente máxima de salida: 916 mA

c) Parámetros de seguridad intrínseca: Uo: CC 12,5 V Io: 916 mA Co: 1 μF Lo: 0,1 mH

Precauciones de instalación y mantenimiento del ZKC127

1. Lea atentamente este manual de instrucciones y el diagrama esquemático antes de la instalación.

2. Está estrictamente prohibido realizar operaciones de mantenimiento con el equipo encendido;

3. El producto es fácil de instalar. Se puede abrir un agujero cuadrado en el túnel subterráneo, introducir el controlador del dispositivo de desvío controlado por el conductor y fijarlo firmemente. La pantalla se fija sobre el desvío.

4. Cableado sencillo: simplemente utilice un cable de cuatro núcleos con un diámetro exterior de 9 ~ 12 mm.

5. Antes de la instalación, verifique primero si el modelo del cable y las especificaciones son consistentes.

documento aleatorio

1) Certificado del producto;

2) Instrucciones de uso;

3) Lista de embalaje;

4) Formulario de comentarios de los usuarios;

5) Otros documentos técnicos.

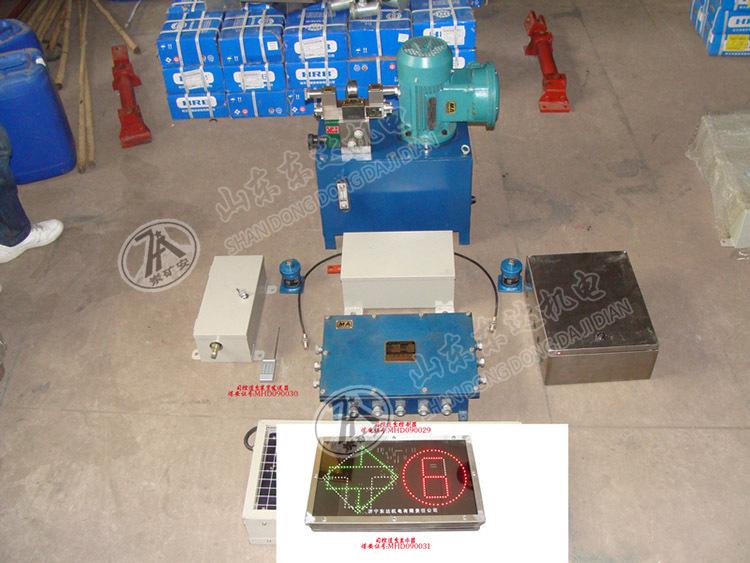

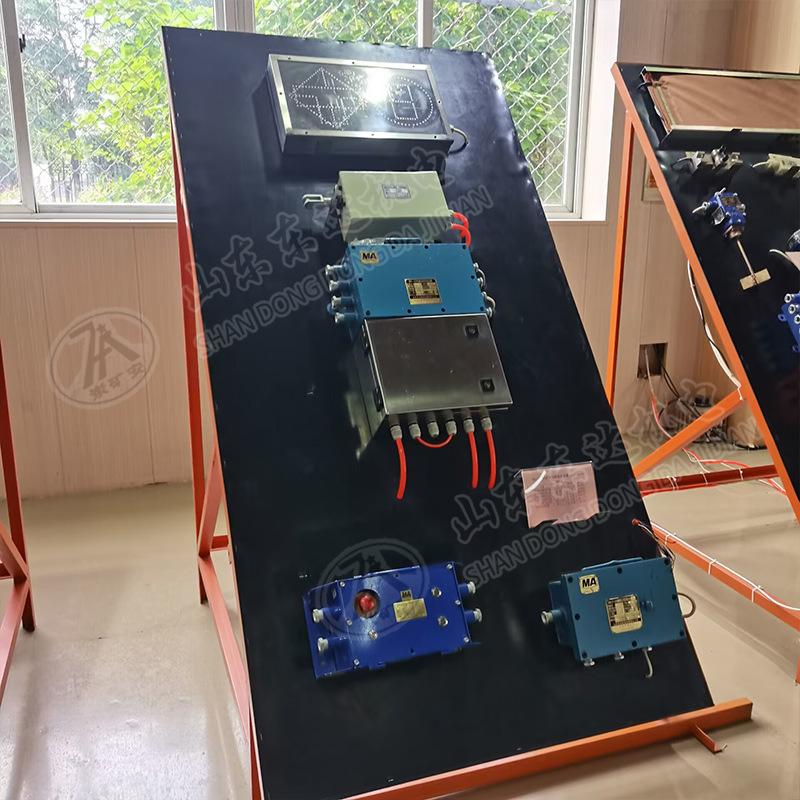

Fotos reales del desvío controlado por minas ZKC127
