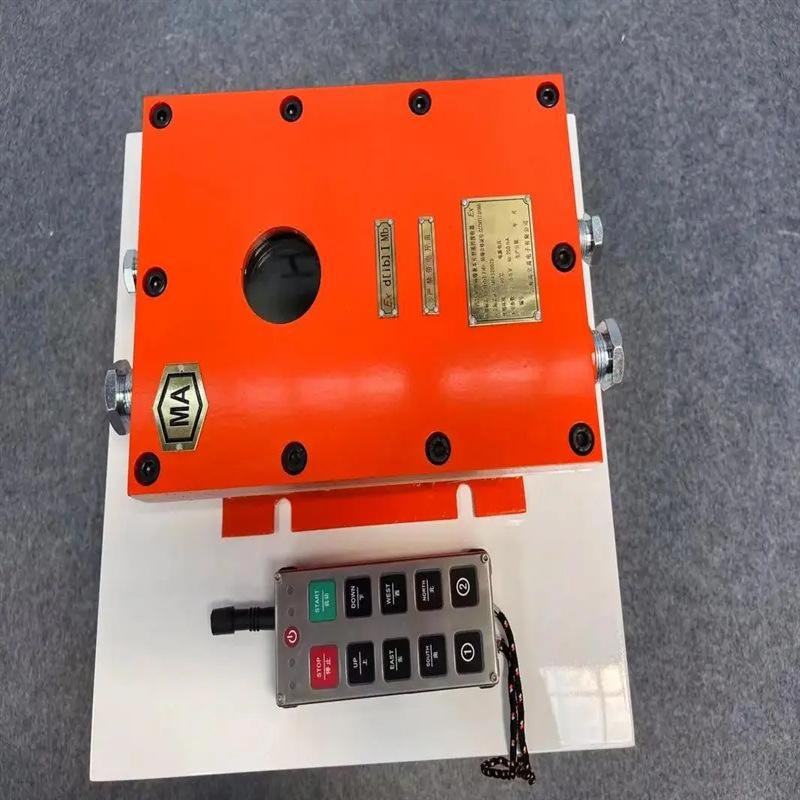

La caja de control programable intrínsecamente segura para uso en minas KXJ1140(660) es especialmente adecuada para lugares peligrosos con explosiones de gas y polvo de carbón en minas de carbón, y se utiliza como sala de bombas de drenaje en minas de carbón.
Monitoreo y control de puntos de drenaje, suministro eléctrico y otros equipos.
En los últimos años, con la apertura de minas y la extensión de las áreas mineras, la gestión de las salas de bombas de agua principales y los equipos de suministro de energía subterráneos se ha vuelto cada vez más difícil en la gestión de equipos a gran escala en minas: cada equipo tiene una persona dedicada, que no solo ocupa una gran cantidad de mano de obra, sino que también tiene poca confiabilidad de los factores humanos: el estado de funcionamiento del equipo está controlado por factores humanos y es difícil comprender el estado de desgaste del equipo, el tiempo de trabajo y el estado mecánico:
La caja de control utiliza un PLC Siemens para controlar los componentes principales, lo que permite controlar automáticamente los pozos subterráneos, detectar automáticamente los parámetros de operación, realizar el control remoto, visualizar dinámicamente la información en tiempo real y transmitir datos al centro de despacho de producción terrestre y al centro de control de equipos de producción para su monitoreo en tiempo real. El cable óptico, el puerto de red y las señales de transmisión inalámbricas permiten el intercambio de información y completan el control automático de los equipos.
condiciones ambientales
a) Temperatura ambiente: 0 °C ~ +40 °C;
b) Humedad relativa media: no superior al 96% (+25°C);
c) Presión atmosférica: 86 kPa ~ 106 kPa;
d) Donde no exista vibración o impacto significativo;
e) En las minas de carbón hay mezclas explosivas, pero no gases corrosivos que puedan dañar el aislamiento.
Modelo y parámetros básicos
Funciones básicas del controlador
La caja de control tiene las siguientes funciones de comunicación:
1.1 Tiene función de adquisición de señal analógica de 24 canales.
1.2 Tiene función de adquisición de señal de conmutación de 24 canales.
1.3 Con funciones de comunicación TCP/TP y fibra óptica.
1.4 Tiene función de salida de relé de señal de interruptor de 16 vías.
1.5 Tiene la función de mostrar la cantidad analógica, la cantidad de conmutación y controlar el estado de salida.
1.6 Puerto eléctrico de 100M:
Modo de interfaz Interfaz RJ45
Método de transmisión: TCP/IP;
Velocidad de transmisión: 10/100 Mbit/s adaptativa;
Distancia máxima de transmisión del extremo intrínsecamente seguro: 100 m.
Distancia máxima de transmisión del extremo no intrínsecamente seguro: 10 m.
Modo de transmisión: TCP/IP (fibra óptica monomodo con una longitud de onda de 1310 nm)
Velocidad de transmisión: 10/100 Mbit/s adaptativa;
Potencia de transmisión óptica: (-20~0)dBm;
Distancia máxima de transmisión: 10 km;
1.7 Puerto óptico de 100 M:
1.8Parámetros RS-485:
Modo de transmisión: RS-485;
Velocidad de transmisión: 9600bps;
Distancia de transmisión: 500m;
