La válvula de cono de Huisheng Valve se utiliza generalmente como válvula de descarga libre para la válvula de derivación de un grupo turbogenerador, o para el control continuo del flujo de descarga. Se denomina así por el núcleo de válvula de pistón de cono invertido, referido como la válvula de cono, y debido a su excelente efecto de disipación de energía, también se le llama la válvula de disipación de energía. Además del núcleo de válvula de cono al final del canal de flujo, todas las partes móviles de la válvula de cono están colocadas fuera del canal de flujo de la válvula, de modo que el canal de flujo dentro del cuerpo de la válvula suele ser suave, el caudal es grande y la pérdida de caída de presión es pequeña. No produce cavitación ni vibración en todo el rango de trabajo; aún tiene un buen efecto de control de flujo a bajo caudal. Su estructura es un cono invertido fijo, forma de diseño hidráulico avanzada y 4 álabes guía para reducir la vibración. El flujo se controla mediante el movimiento hacia adelante y hacia atrás de la camisa móvil externa. El cuerpo de la válvula está equipado con un asiento de válvula metal-metal y/o un asiento de válvula de sellado suave suplementario, o los dos forman un asiento de válvula compuesto para garantizar el rendimiento de sellado. Cuando se descarga a la atmósfera, el flujo de agua se difunde en un amplio ángulo de cono y se descompone en una forma de pulverización fina, consumiendo energía en el aire. Por lo general, según las necesidades reales, se puede controlar el área de flujo de agua y se instala una forma diferente de cubierta guía en la salida, que no solo puede mezclar completamente el aire con el agua, sino también concentrar el flujo.

Válvula de cono fijoCaracterísticas:

1. Buenas condiciones hidráulicas, con un coeficiente de flujo u=0.75～0.86 o superior al de otras válvulas;

2. Estructura simple y peso ligero; todas las partes de transmisión están ubicadas fuera del cuerpo de la válvula, lo cual es claro a la vista y fácil de mantener y reparar;

3. La fuerza de apertura y cierre es pequeña y la operación es fácil. Se puede utilizar en proyectos hidráulicos pequeños y medianos sin suministro de energía. Se pueden configurar mecanismos de apertura y cierre de operación eléctrica, neumática o hidráulica para realizar fácilmente el control remoto o la operación automática no atendida;

4. Durante la descarga, el chorro de agua tiene forma de trompeta, se difunde y airea en el aire, y tiene un buen efecto de disipación de energía. Se requiere una poza de disipación de energía simple o ninguna medida de disipación de energía. Si se establece una salida sumergida, la disipación de energía submarina también es muy simple;

5. El fluido se divide uniformemente por las 4 aletas guía internas sin generar vórtices ni vibraciones;

6. La apertura y el cierre o el control de flujo de la válvula se controlan mediante el movimiento ascendente y descendente del manguito externo para accionar el movimiento del núcleo cónico de la válvula. El manguito y el cuerpo de la válvula están guiados y sellados por el anillo guía y la junta tórica, de modo que el coeficiente de flujo de la válvula tiene una cierta relación proporcional con la apertura de la válvula.

7. Se pueden establecer sellos duros metálicos y sellos blandos de fluoroplástico para medios fluidos de diferentes condiciones y presiones. La estructura de sellado compuesto diseñada con asiento de válvula resistente al desgaste de acero inoxidable aleado de alta resistencia tiene las características de sello duro metal-metal y sello blando;

8. El ángulo de divergencia se puede limitar para descomponer el fluido en forma de pulverización fina o convección anular para lograr el propósito de compensación de impacto. Al mismo tiempo, puede adaptarse a las necesidades de diferentes sitios.

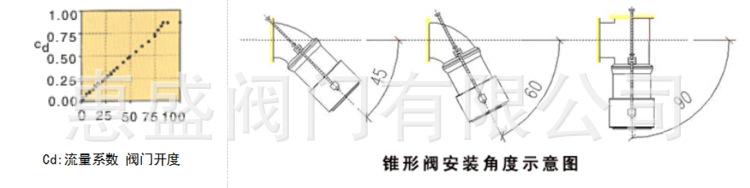

9. Según el ángulo entre la línea horizontal de la válvula y el eje central, la instalación horizontal a 180° es la más común. Otras opciones incluyen 45°, 60° y 90°.
