especificación:
Voltaje de alimentación: DC4.5-6V (interfaz micro USB)
Corriente de trabajo: no más de 70 mA
Voltaje de descarga: 1,00 V-15,00 V Resolución 0,01 V
Rango de voltaje final: 0,5-11,0 V
Corriente admitida: no más de 3.000A Resolución 0,001A
Error de medición de voltaje: menos del 1 % + 0,02 V
Error de medición de corriente: menos del 1,2 % ± 0,002 A

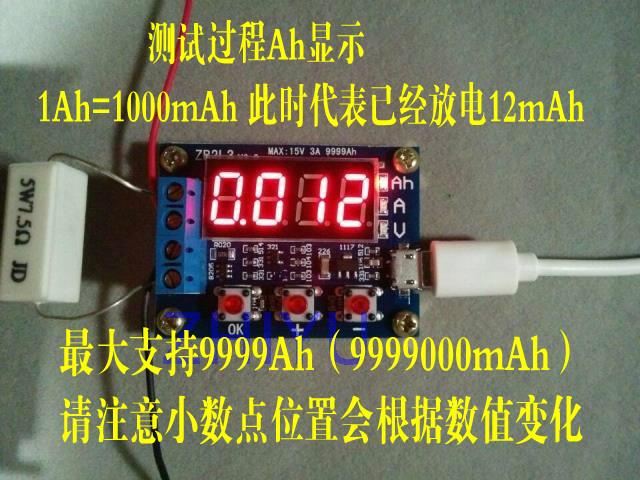

Rango de capacidad de la batería: 9999 Ah (1 Ah = 1000 mAh). Si el valor es mayor, se cambia desplazando la coma decimal. Si es menor de 10 Ah, se muestra como X.XXX. Si es mayor de 10 Ah, se muestra como XX.XX, y así sucesivamente.
Tamaño de la placa de circuito: 50 mm x 37 mm
Tamaño del producto terminado: 50 mm x 37 mm x 17 mm (largo x ancho x alto, incluida la altura del pie de cobre)
Peso de la placa y accesorios: placa única 28 g (incluidos los pilares de cobre), dos resistencias cerámicas de 5 W 9 g,
Nota: Para mejorar la precisión de la medición de voltaje, este circuito está especialmente diseñado con polarización de CC. Si no hay nada conectado al terminal, se mostrará un voltaje muy bajo, lo cual no afecta la medición real. Si se cortocircuita el terminal de entrada (que debe estar a 0 V en este momento), se mostrará 0. Para comprender el principio, puede consultar el teorema de superposición en ingeniería eléctrica.
Instrucciones:
1. La batería bajo prueba debe estar completamente cargada primero.

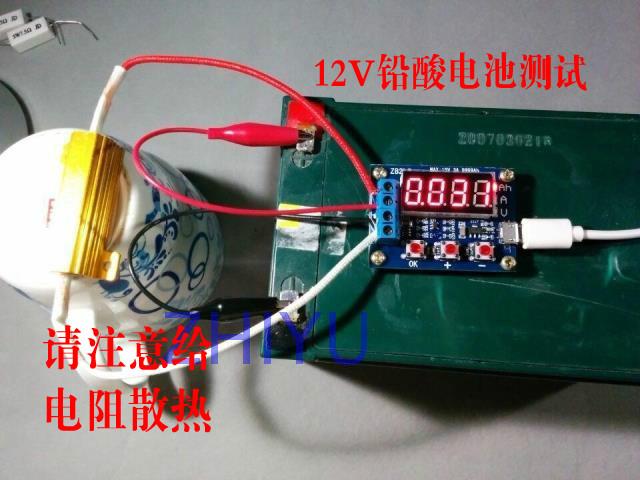

2. Conecte el polo positivo de la batería a la entrada positiva y el polo negativo a la entrada negativa. ¡No los conecte al revés (conectarlos al revés con una carga podría dañar el circuito)! Conecte la carga a la salida positiva y a la salida negativa, y alimente el comprobador con el micro USB (no utilice el USB de una computadora de escritorio ni portátil). Se mostrará el voltaje de la batería.

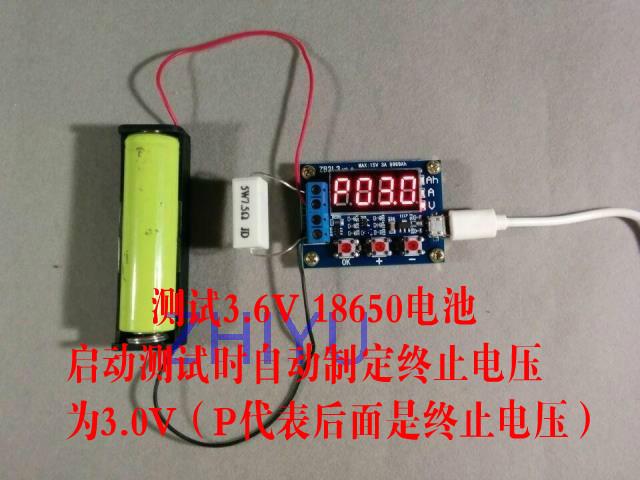

3. Para iniciar la prueba directamente, simplemente presione el botón "OK". El comprobador ajusta automáticamente la tensión de terminación adecuada según la tensión de carga completa de la batería y parpadeará 3 veces antes de iniciar la prueba. Si necesita ajustar manualmente la tensión de terminación, simplemente presione los botones "+" o "-" para modificarla en la pantalla de voltaje de la batería. La tensión de terminación se muestra como P, seguida del valor de la tensión, con una resolución de 0,1 V. Después de ajustarla, presione "OK" para iniciar la prueba.

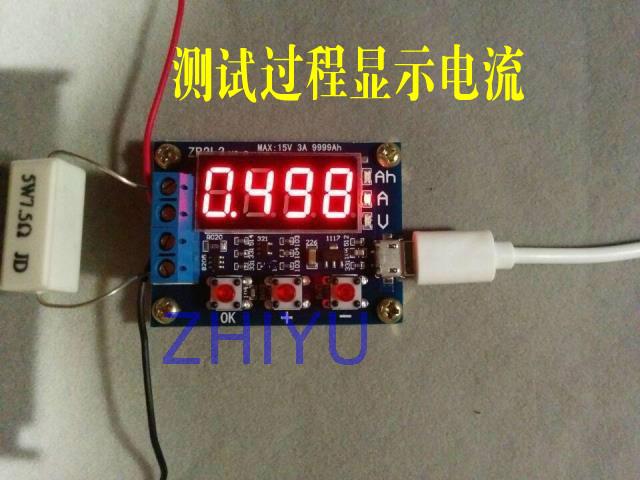

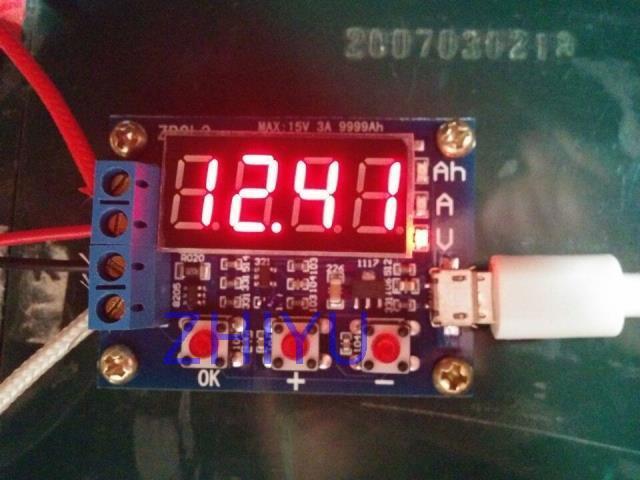

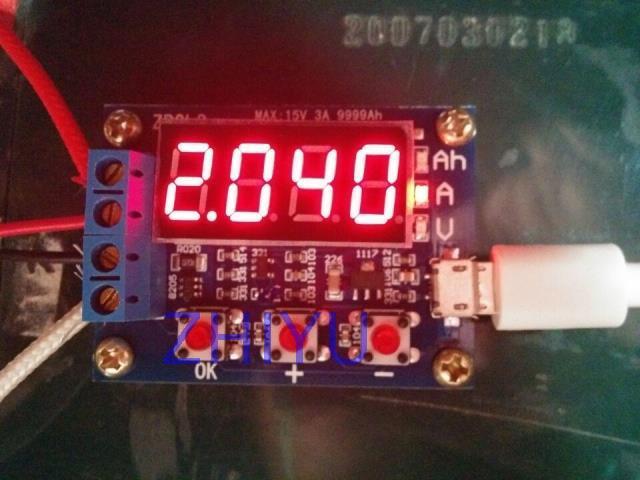

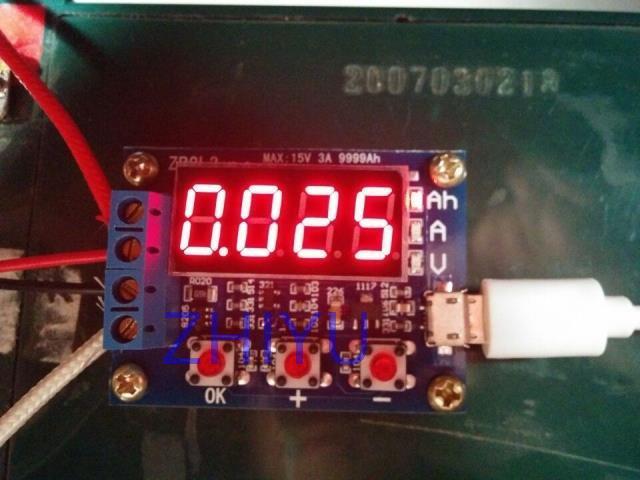

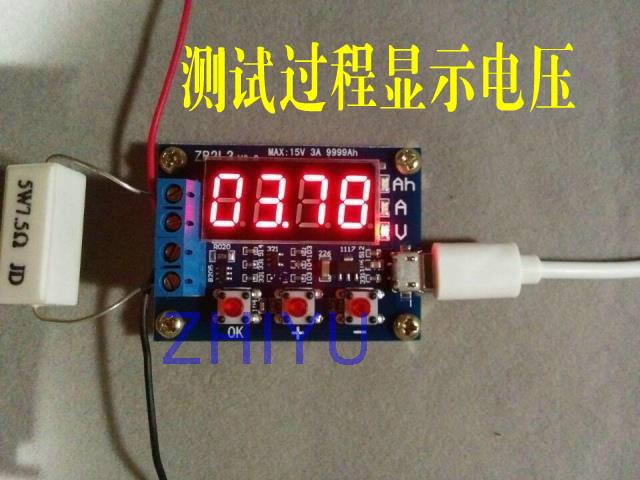

4. Tras iniciar la prueba, el comprobador activará el interruptor electrónico que controla la carga. Durante la prueba, los datos se mostrarán alternativamente entre la capacidad de descarga (Ah), la corriente de descarga actual (A) y el voltaje de la batería (V). Cuando el voltaje de la batería alcanza el voltaje de terminación establecido, el comprobador desactiva el interruptor de control de carga y los datos mostrados permanecen en la capacidad (Ah) y parpadean rápidamente con la luz indicadora correspondiente. La capacidad mostrada en este momento es la capacidad de descarga real de la batería. Al pulsar "OK" se detiene el parpadeo y los datos se muestran de forma estable. Al pulsar "OK" de nuevo, se restaurará al estado inicial y podrá reemplazar la batería para probar la siguiente sección.
Código de error y significado:
Err1: El voltaje de la batería es superior a 15 V
Err2: El voltaje de la batería es menor que el voltaje de terminación establecido
Err3: La batería no puede soportar la corriente de descarga de carga o la resistencia interna de la línea es demasiado grande
Err4: La corriente es demasiado grande (la corriente supera los 3,1 A)
Err5: El uso inadecuado o errores de cableado han provocado que el dispositivo se queme y quede inutilizable (el MOS del interruptor de control o muestreo de corriente se quema)
Nota: Si la batería está conectada al revés, cuando la carga está conectada y la corriente de carga es grande (aproximadamente > 0,8 A)), lo que podría dañar el tubo del interruptor del circuito.

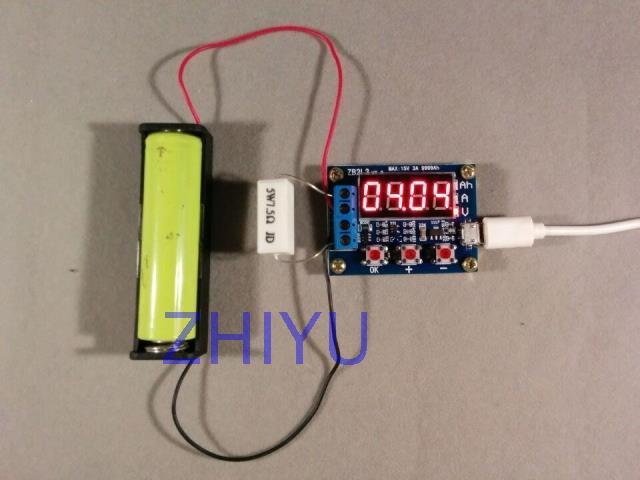

Algunas de las imágenes utilizadas:
Diagrama de prueba de resistencia de la interfaz:
