Introducción a la Caja de Control del Cañón de Aire

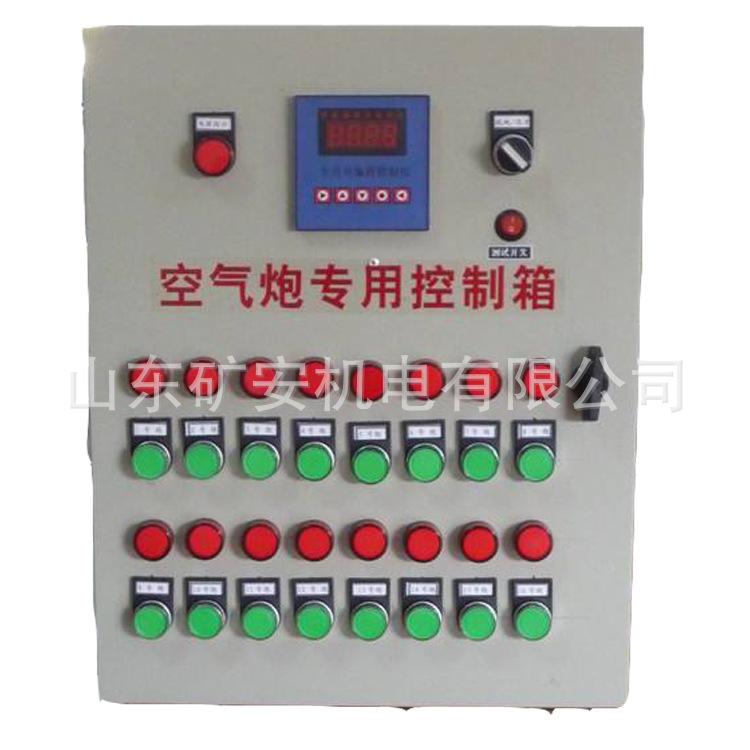

Caja de control de cañón de aire temporizadoEs un equipo profesional de control automático diseñado para la operación de cañones de aire según las necesidades de empresas industriales y mineras que utilizan silos, tolvas, conductos mineros y tuberías de transporte en plantas cementeras. Consiste en una caja con interruptores de control y relés de tiempo instalados, y una puerta de caja con botones de control y luces indicadoras. Utiliza un controlador programable especial para cañones de aire con mejor rendimiento que los controladores PLC generales, realizando así la gestión centralizada de la operación automática de cañones de aire, mejorando la eficiencia de trabajo de los cañones de aire, ahorrando costos laborales y garantizando la seguridad personal.

Las características principales de las cajas de control de cañones de aire

1. Interfaz de ajuste digital de CPU importada y componentes de control interno.
2. Diseño de programación profesional de cañón de aire para satisfacer las necesidades de control de cañón de aire en diferentes cantidades y combinaciones.
3. Operación simple, control flexible, operación local, operación remota y modos de inicio de tiempo extendido están disponibles
4. Función de gestión de fuente Qi, cuando la red está paralizada o la computadora está lenta, puede funcionar normalmente
5. El diseño de aislamiento fotoeléctrico y el proceso de curado interno pueden reducir la explosión accidental del cañón de aire e inhibir la contaminación por polvo.

Flujo de trabajo de la caja de control del cañón de aire

Después de aplicar la electricidad, el controlador especial del cañón de aire entra automáticamente en el período para extender el período de tiempo. Desde la cuenta regresiva de "0120" minutos, hasta "0000", el sistema inicia el modo de conducción suave, es decir, enciende un cañón de aire DI. Después de 1 segundo dispara el pulso, entra en el tiempo extendido entre 6 segundos. Conduce, entra en la extensión del siguiente ciclo.
Durante el tiempo de ciclo extendido, la luz indicadora "RUN" parpadea. En el estado de funcionamiento, la luz indicadora permanece encendida. Si está apagada, se puede determinar si hay una señal de deflector o una señal de parada. Si aún está apagada después de eliminar la señal de deflector y la señal de parada, se considera que el reinicio del controlador dedicado del cañón de aire es anormal.
Modo de control:
Operación única en sitio: operación única uno a uno de botones locales
Conducción suave local: Los botones locales inician o detienen el modo de conducción suave
Extender el ciclo de tiempo: el modo de orden de inicio de ciclo del ciclo ajustable
Control automático: El modo de avance se inicia mediante la señal de material de segmento in situ
Operación remota: La cámara de recolección de aire es accionada a través de la red DCS
Modo de conducción secuencial: Extiende el tiempo para instalar el siguiente cañón de aire en secuencia.

El código de visualización y el significado del cañón de aire -solo caja de control

Ejemplo de Configuración de Caja de Control de Cañón de Aire

Suponga: Un silo está equipado con 8 cañones de aire. Estos 8 cañones de aire se activan cada dos horas según la situación. El intervalo neumático del cañón de aire es de 6 segundos, y el pulso de disparo de cada cañón de aire es de 1 segundo.
Pasos de configuración:
1. Presione la tecla "set" para entrar en el estado de programación;
2. Presione la tecla "SET", cambie a "EE-1" y presione la tecla "SHIFT" para ingresar a la configuración de parámetros "EE-1";
3. Presione "Shift" para cambiar el código de bit de destello, presione "ADD" para el ajuste numérico, ajuste el dígito y cambie el código de bit de destello a diez bits como "shift", luego ajuste el valor de "ADD", ajuste los dígitos de las centenas y los millares por turno, y ajuste el tiempo de ciclo a "0120", que son 120 minutos.
4. Presione la tecla "GUARDAR" para guardar los datos y salir de la programación.
5. Presione la tecla "SET" nuevamente para entrar en el estado de programación, cambie a "EE-2", entre a la ventana "E-XX", repita los pasos di3 y di4, y configure los datos según sea necesario.
6. Repita los pasos 1-4 para establecer los datos que desea cambiar y completar la configuración.
