1.1 Características del producto

El indicador de posición de interruptor KXH127C para minería a prueba de explosiones e intrínsecamente seguro (en adelante, indicador de posición de interruptor) es adecuado para interruptores de línea de vía en minas de carbón con riesgos de gas y polvo de carbón. Después de conectar el sensor de vía, el estado de trabajo se basa en la posición del interruptor de vía, y se emite una señal luminosa de aviso como indicador de posición de interruptor para advertir a peatones o vehículos para evitar accidentes.

1.2 Parámetros básicos

1) Voltaje de funcionamiento nominal: CA 127 V

2) Corriente de operación nominal: 0.5A

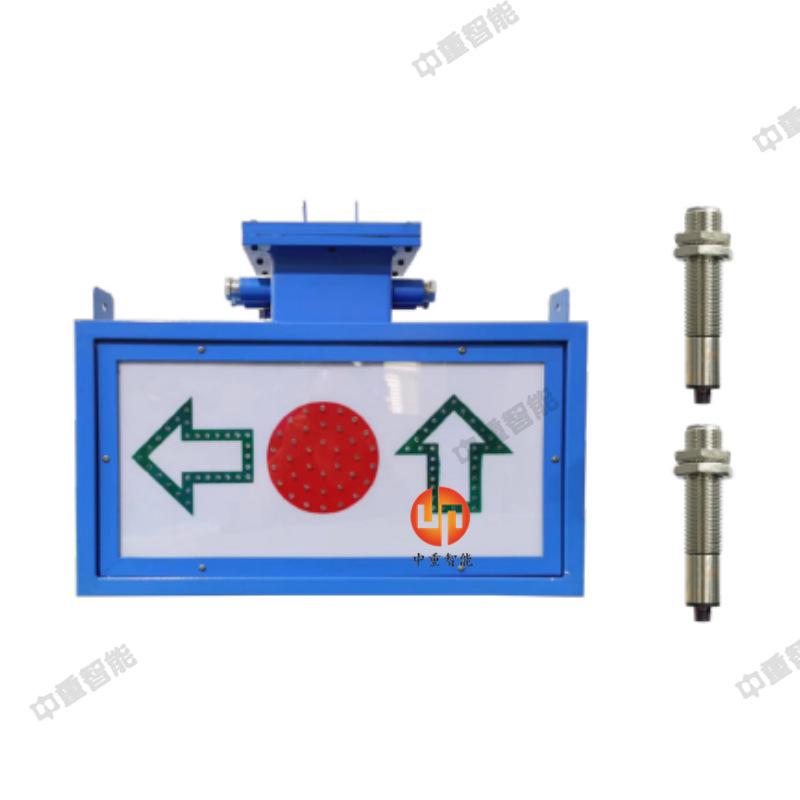

3) Sensor: Fuente de alimentación DC12V Salida: Salida de polo C de transistor NPN

4) La señal luminosa debe ser claramente visible a 50 m en la oscuridad.

1.3 Condiciones de uso

El indicador de posición de las horquillas debe poder funcionar normalmente bajo las siguientes condiciones:

a) Temperatura ambiente: -20℃～40℃;

b) Temperatura relativa promedio: no más del 96% (+25°C);

c) Presión atmosférica: 80kpa～110kpa;

d) Donde no exista vibración o impacto significativo;

e) Hay mezclas en las minas de carbón, pero no hay gas corrosivo que dañe el aislamiento;

f) Nivel especial de contaminación: Nivel 3;

g) Categoría de instalación: Categoría III;

h) Temperatura alta: 40°C;

i) Baja temperatura: -20°C;

2 Dimensiones y peso

Dimensiones: 540mm×440mm×180mm

Peso: 15,5 kg

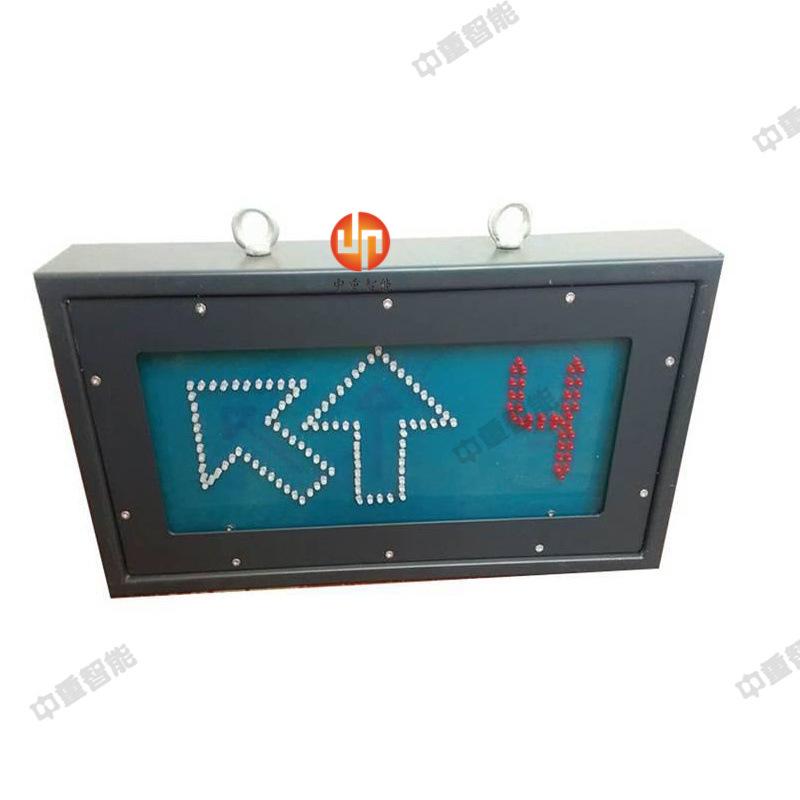

3 Características estructurales

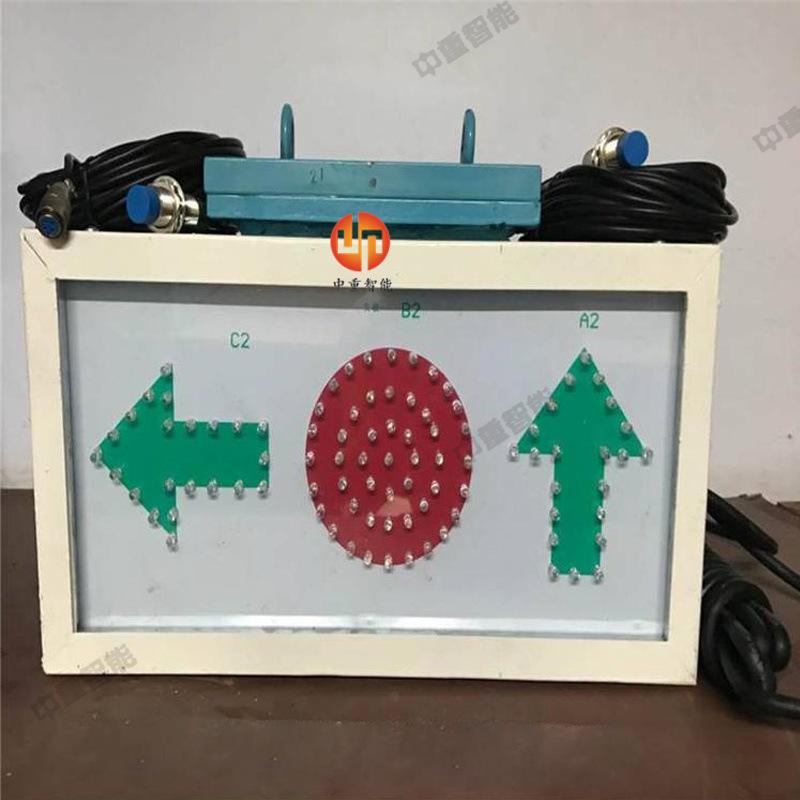

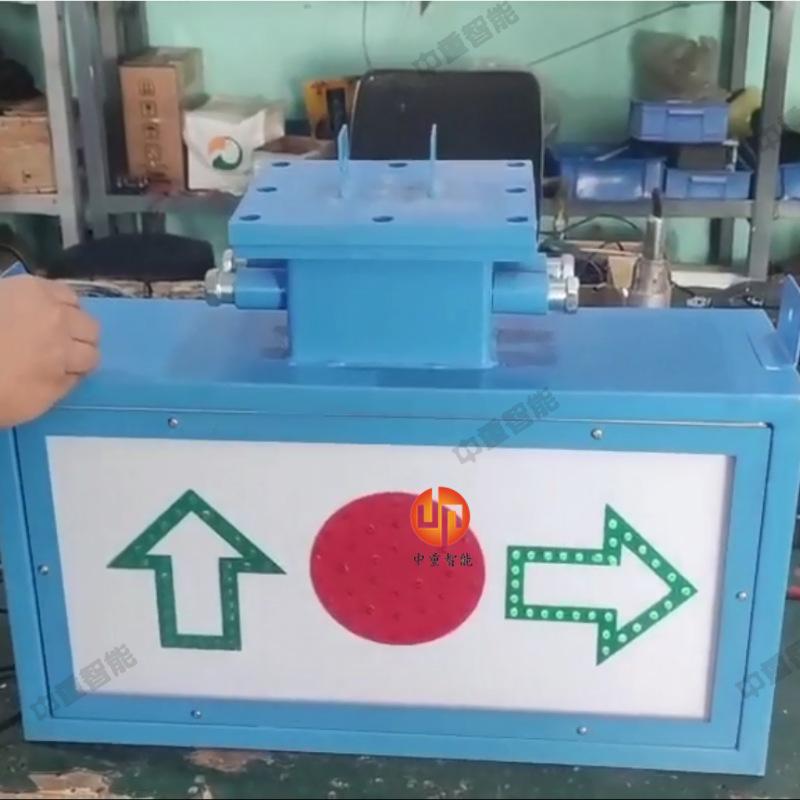

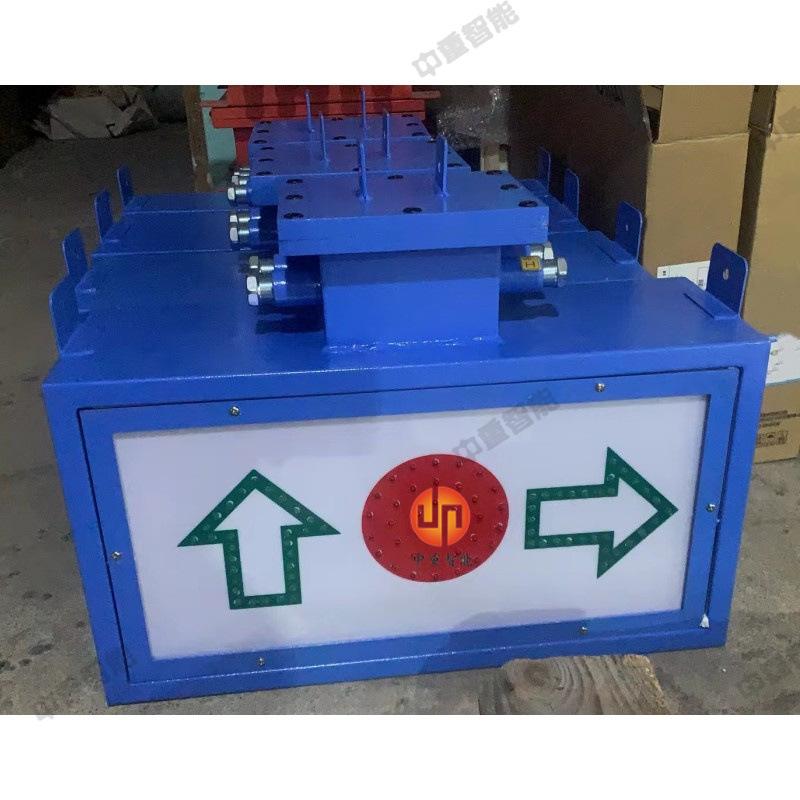

El indicador de posición de la horquilla es de diseño a prueba de llamas e intrínsecamente seguro, y consta de una carcasa a prueba de llamas e intrínsecamente segura, una placa principal y un panel de visualización LED.

4 Principio de funcionamiento

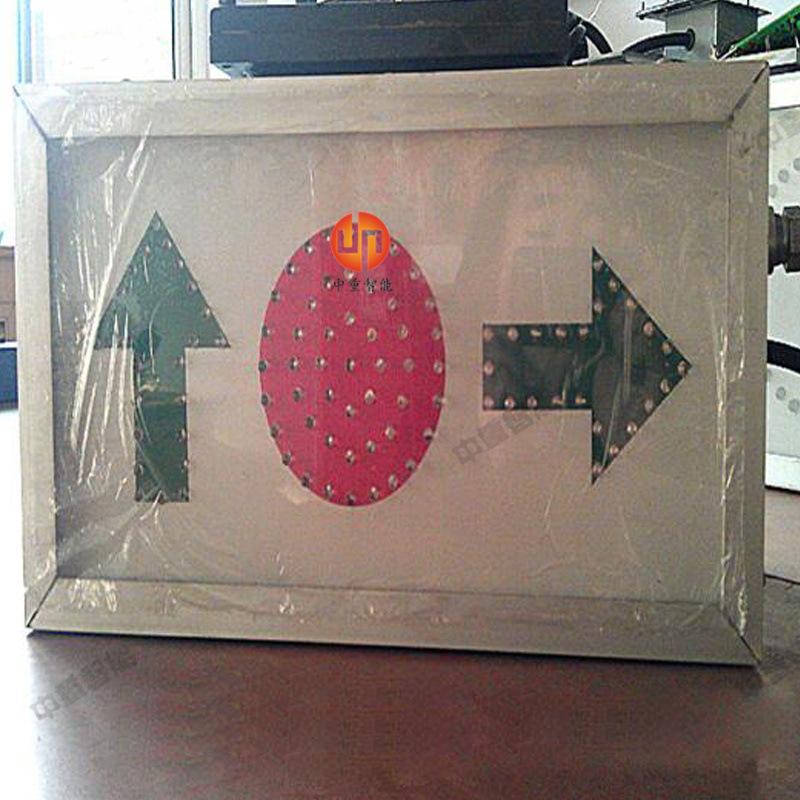

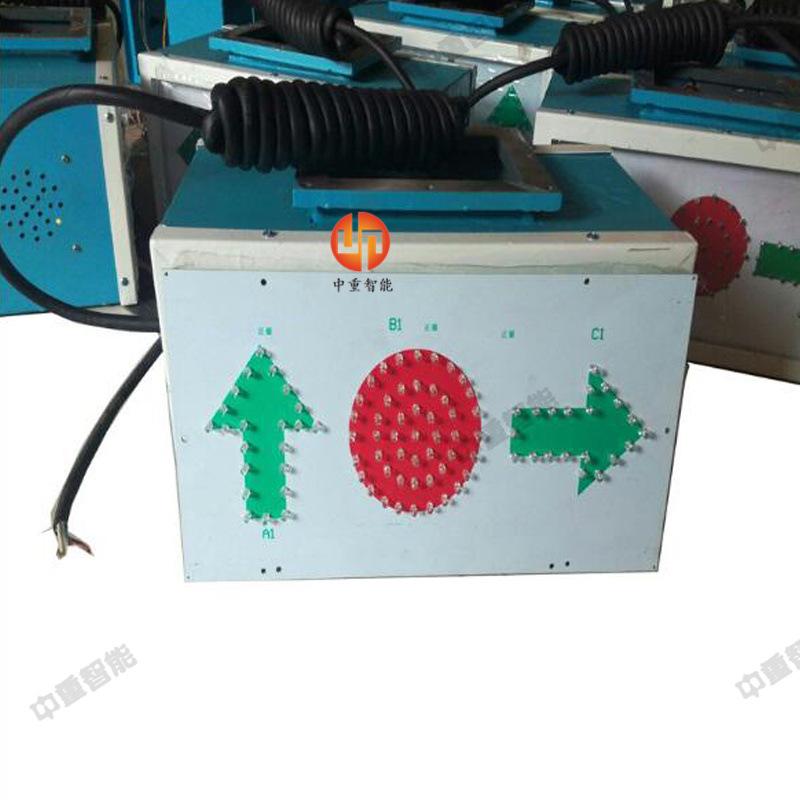

El voltaje de trabajo nominal del indicador del interruptor es AC127V. Después de la rectificación reductora, proporciona voltaje de trabajo para cada parte de la placa de circuito principal. Después de que la entrada de señal se conecta al controlador o al sensor de posición externo (sensor de velocidad), cuando la posición del interruptor alcanza el lado izquierdo y contacta con el sensor KHJ20, el relé J2 se energiza y el símbolo de indicación recta ↑ (luz verde) se enciende; cuando la posición del interruptor alcanza el lado derecho y contacta con el sensor KHJ20, el relé J1 se energiza y el símbolo de indicación de rama → (luz verde) se enciende; cuando los lados izquierdo y derecho no están en posición, los indicadores de flecha en ambos lados no se iluminan y se muestra un círculo rojo.
