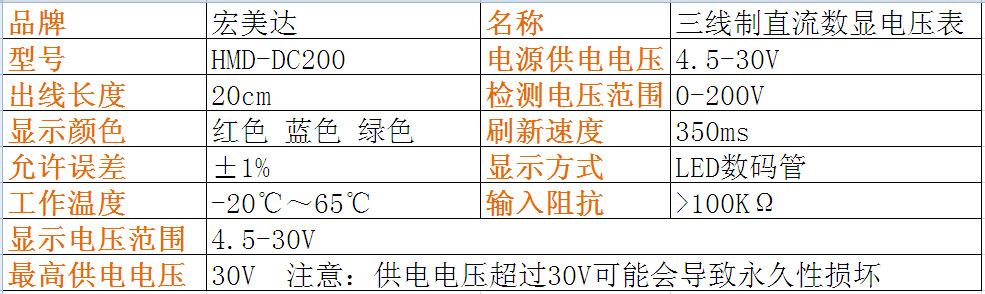

Descripción del Producto:
Rango del voltímetro: 0-100V,
Voltaje de alimentación del voltímetro: 4.5-30V.
Adopta un sistema de 3 hilos con una longitud de cable de 20 cm.
Corriente de trabajo <20mA, baja generación de calor y alta eficiencia.
Protección contra polaridad inversa.
El punto decimal se desplaza automáticamente.
La resolución es 0.01V por debajo de 10V, 0.1V por encima de 10V y 1V por encima de 100V.

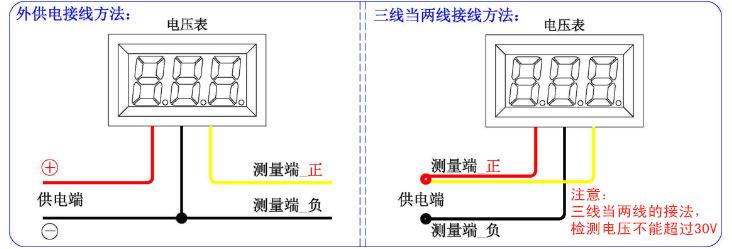

Método de cableado:
Línea roja: fuente de alimentación del medidor - positivo; el voltaje máximo no puede exceder 30V
Línea negra: fuente de alimentación del medidor - negativo, terminal de prueba - negativo, terminal común negativo
Línea amarilla: fin de detección - positivo; el voltaje máximo de la línea amarilla a la línea negra no puede exceder los 200 V, de lo contrario existe riesgo de quemadura
Nota: Al conectar tres cables como dos cables, el voltaje de detección no debe ser superior a 30V, ¡¡¡de lo contrario el instrumento se quemará!!!
Ámbito de aplicación:
Pantalla de voltaje para baterías, vehículos eléctricos, equipos médicos, sistemas de generación de energía, energía solar, etc.

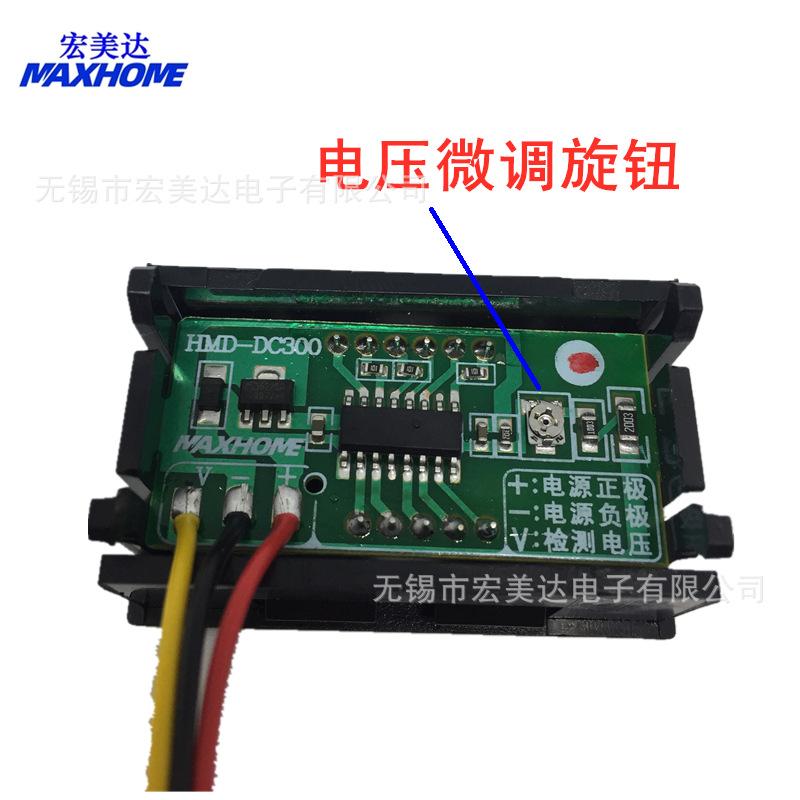

Nota: La resistencia ajustable ha sido removida, pero la precisión no se ve afectada.

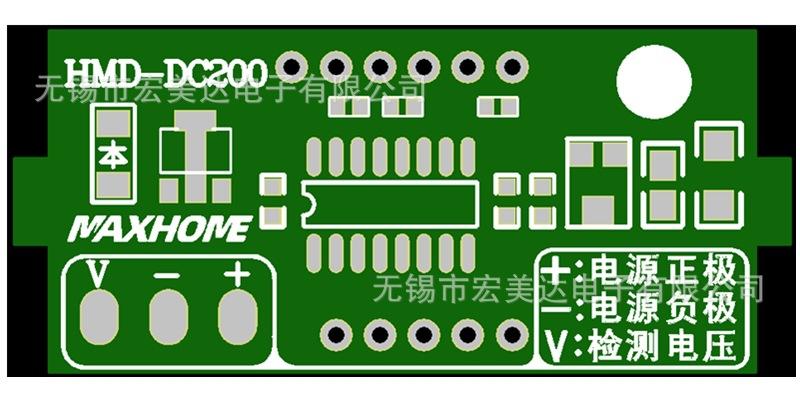

Diagrama de PCB:
Embalaje de bolsa antiestática:
