1 Descripción general
1.1 Uso y características del producto
Cámara de fibra óptica a prueba de explosiones KBA127 para minería, que proporciona señal de video en red para visualización. 4 millones de píxeles, 2 ópticos y 4 eléctricos, fibra dual monomodo y fibra simple opcional, luz de relleno infrarroja y luz blanca opcional, longitud de onda: 1310 nm.
Estándares de implementación: GB3836.1-2010, GB3836.2-2010, GB3836.3-2010, Q/WC0DZ07-2018.
Parámetros de seguridad intrínseca: Um: 140 V; Uo: 4,0 V; Io: 0,8 A; Lo: 0,3 mH; Co: 200 uF
1.2 Entorno de trabajo y uso:
a) Temperatura ambiente: -5℃～+40℃;
b) Humedad relativa media: no superior al 98% (+25°C);
c) Presión atmosférica: 80 kPa ～ 106 kPa;
d) Entorno mecánico: Sin vibraciones ni impactos significativos.
e) En minas de carbón donde exista una mezcla explosiva de metano y polvo de carbón, pero no haya gas corrosivo que pueda dañar el aislamiento;
f) Nivel de contaminación: Nivel 3;
g) Categoría de instalación: Categoría III
h) Nivel de protección: IP54
1.4 Este producto no contiene radiación ni elementos radiactivos. Es un producto ignífugo, alimentado por CA 127 V, de bajo consumo y no afecta al medio ambiente, la energía ni la seguridad de las minas de carbón.
1.5 Tipo antideflagrante para minería “Exd I Mb”.
2 Estructura y principio de funcionamiento
2.1 Estructura

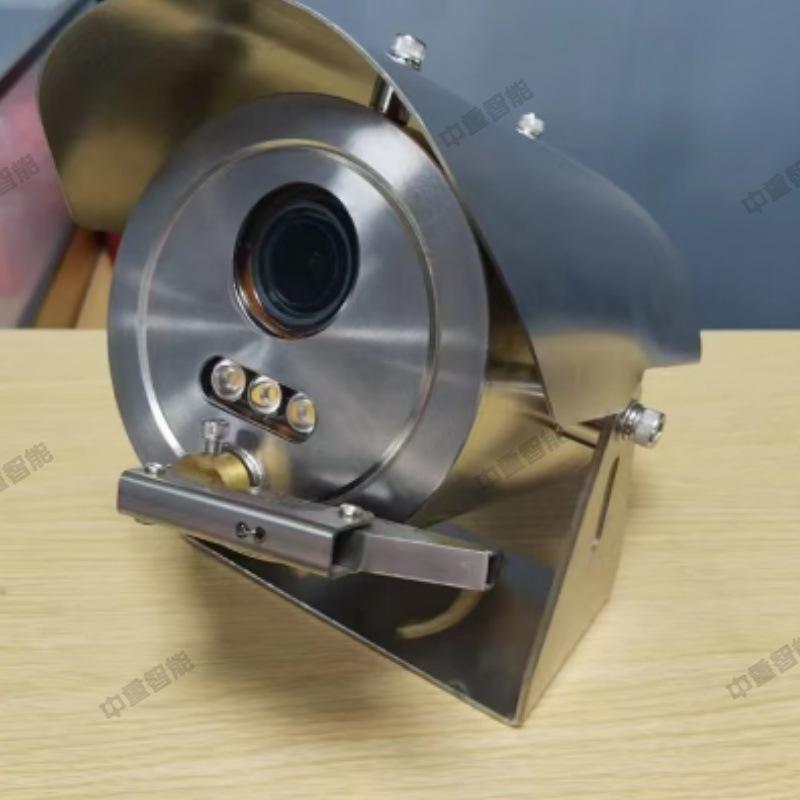

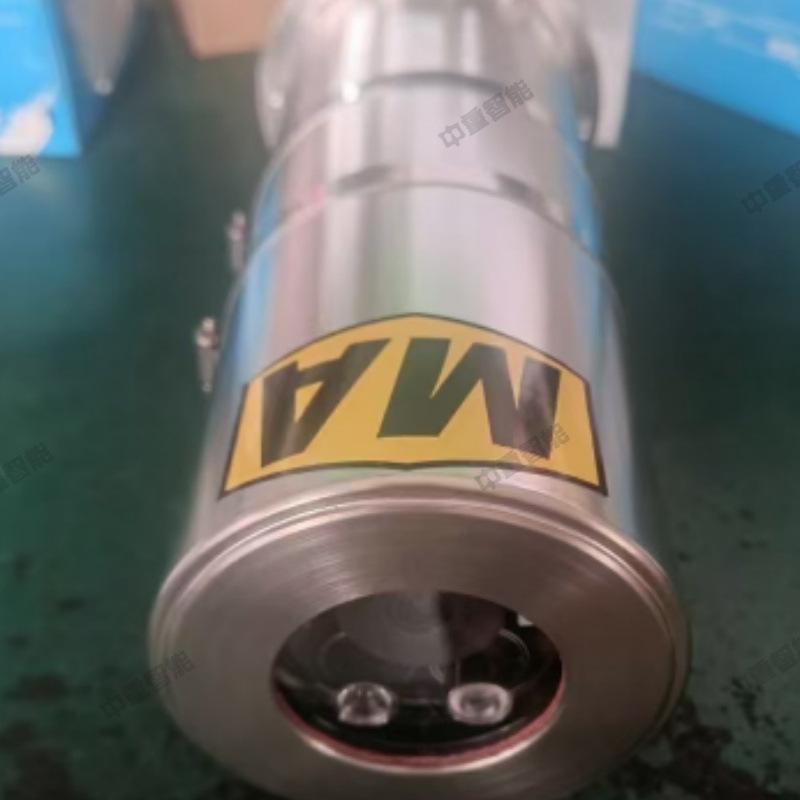

La cámara se compone principalmente de un módulo de cámara de fibra óptica y una carcasa de acero inoxidable.
2.2 Principio
La luz de la escena exterior ingresa a la lente estándar a través de la ventana de vidrio templado y se enfoca en el chip COMS de la cámara, y la cámara COMS emite la señal de red.
3 Características técnicas principales
Fuente de alimentación: un canal Voltaje nominal de trabajo: AC127 (placa de conversión fotoeléctrica);
Corriente máxima de funcionamiento: ≤200
Voltaje de trabajo nominal bidireccional: DC 12 V (cámara);
Corriente máxima de funcionamiento: ≤500 mA
1. Interfaz
Modo de interfaz: puerto óptico, puerto eléctrico
Red: Interfaz de comunicación óptica Ethernet Cantidad: 3;
Expansión de tarjeta SD: ranura MicroSD/MicroSDHC/MicroSDXC incorporada, admite hasta 256 GB
Audio: 1 micrófono incorporado
Restablecer: Soporte
2. Función inteligente
Eventos inteligentes: detección transfronteriza, detección de intrusiones en el área
3. Red
Protocolos de red: TCP/IP, ICMP, HTTP, HTTPS, FTP, DHCP, DNS, DDNS, RTP, RTSP, RTCP, NTP, UPnP, SMTP, IGMP, 802.1X, QoS, IPv6, UDP, Bonjour, SSL/TLS
Canales de vista previa simultáneos: hasta 6 canales
Protocolo de interfaz (API): Interfaz de vídeo de red abierta, ISAPI, SDK, GB28181 (2016)
Gestión de usuarios: hasta 32 usuarios, divididos en 3 niveles de gestión de autoridad de usuario: administrador, operador, usuario normal
Almacenamiento en red: Admite tarjetas MicroSD/MicroSDHC/MicroSDXC (hasta 256 GB) para el almacenamiento de video local y la reanudación de la desconexión de la red.
Cliente: iVMS-4200
Navegador: utilizar la vista previa del complemento: IE10, IE11
Usar la vista previa del servidor local: Chrome 57.0+, Firefox 52.0+
4. Luz de relleno
Tipo de luz de relleno: luz blanca predeterminada, luz de relleno infrarroja conmutable
Distancia de luz de relleno: luz infrarroja hasta 50 m, luz blanca hasta 30 m
Anti-sobreexposición: apoyo
Rango de longitud de onda infrarroja: 1310 nm
5. Especificaciones generales
Modo de enlace: Tarjeta SD/FTP, centro de carga, video, captura de pantalla, correo electrónico
Temperatura y humedad de arranque y funcionamiento: -30 ℃ ~ 60 ℃, humedad inferior al 95 % (sin condensación)
Funciones comunes: latido, protección con contraseña, tecnología de marca de agua, filtrado de direcciones IP, contador de píxeles
Restaurar configuración de fábrica: Admite botón RESET, recuperación de cliente o navegador
Consumo de corriente y energía: CC: 12 V ± 25 %, 0,91 A, consumo máximo de energía: 11 W
PoE: 802.3af, Clase 3, 36 V ~ 57 V, 0,34 A ~ 0,21 A, Consumo máximo de energía: 12,5 W
Fuente de alimentación: CC: 12 V ± 25 %, admite protección de conexión inversa
PoE: 802.3af, Clase 3
Tipo de interfaz de alimentación: puerto redondo de Ø5,5 mm
6. Vídeo
Tamaño máximo de imagen: 2560 × 1440
Resolución de velocidad de cuadros de la transmisión principal: 50 Hz: 25 fps (2560 × 1440, 1920 × 1080, 1280 × 720)
Resolución de velocidad de cuadros de subtransmisión: 50 Hz: 25 fps (1280 × 720, 640 × 480, 640 × 360)
Estándar de compresión de vídeo: Transmisión principal: H.265/H.264
Subtransmisión: H.265/H.264/MJPEG
Tasa de bits de compresión de video: 32 Kbps ~ 8 Mbps
Tipo de codificación H.264: Perfil de línea base/Perfil principal/Perfil alto
Tipo de codificación H.265: Perfil principal
Codificación Smart264: soporte
Codificación Smart265: soporte
Control de velocidad de bits: velocidad de bits fija, velocidad de bits variable
SVC: Soporte
ROI: Admite la configuración de un área fija para la transmisión principal
7. Lente
Distancia focal y campo de visión: 2,7~12 mm, campo de visión horizontal: 96,7°~29,7°, campo de visión vertical: 51,7°~16,7°, campo de visión diagonal: 114,3°~34°
Tamaño de montura de lente: Ø14
Apertura máxima: F1.6
8. Imágenes
Configuración de imagen: rotación, reflejo, enmascaramiento de video, saturación, brillo, contraste, nitidez, AGC, balance de blancos ajustable a través del cliente o navegador
Modo de conversión día y noche: día, noche, automático, conmutación temporizada
Mejora de la imagen: compensación de luz de fondo, supresión de luz intensa, reducción de ruido digital 3D
Iluminación mínima de calidad: ≤1Lux; claridad horizontal: ≥400; nivel de escala de grises: ≥7;
9. Certificación
Nivel de radiación: Clase A
Certificación convencional doméstica: inspección de tipo, GB28181
Protección: IP66
10. Audio
Estándares de compresión de audio: G.711/G.722.1/G.726/MP2L2/PCM/AAC-LC
Velocidad de bits de compresión de audio: 64 kbps (G.711)/16 kbps (G.722.1)/16 kbps (G.726)/32~160 kbps (MP2L2)/16~64 kbps (AAC-LC)
Frecuencia de muestreo de audio: 8 kHz/16 kHz
Filtrado de ruido ambiental de audio: soporte
11. Cámara
Tipo de sensor: CMOS de escaneo progresivo de 1/3"
Iluminación mínima: Color: 0,005 Lux a (F1.2, AGC ON), 0 Lux con luz
Velocidad de obturación: 1/3 s~1/100.000 s
Amplio rango dinámico: 120 dB
Modo de conmutación día y noche: tipo de filtro infrarrojo ICR
Ángulo de ajuste: horizontal: -100°~100°, vertical: -20°~45°
Velocidad máxima: horizontal: 15°/s, vertical: 20°/s
Versión del producto: A
12. Potencia de transmisión óptica: -15dBm～0dBm;
Sensibilidad de recepción: -25 dBm6)
Velocidad de transmisión: 100Mbps;
Distancia máxima de transmisión: 10 km (fibra óptica de comunicación retardante de llama MGXTS para minas de carbón).
La resolución máxima puede alcanzar 2560 × 1440 a 25 fps, y se pueden emitir imágenes en tiempo real a esta resolución.
Admite detección inteligente: detección de intrusiones regionales, detección transfronteriza
Admite compensación de luz de fondo, supresión de luz fuerte, reducción de ruido digital 3D, rango dinámico amplio de 120 dB
Admite control PTZ
Admite luz blanca/luz de relleno dual infrarroja, la luz infrarroja puede alcanzar hasta 50 m, la luz blanca puede alcanzar hasta 30 m
Admite almacenamiento local en tarjetas MicroSD/MicroSDHC/MicroSDXC de hasta 256 GB
