Puerta simple (Z41T-10)

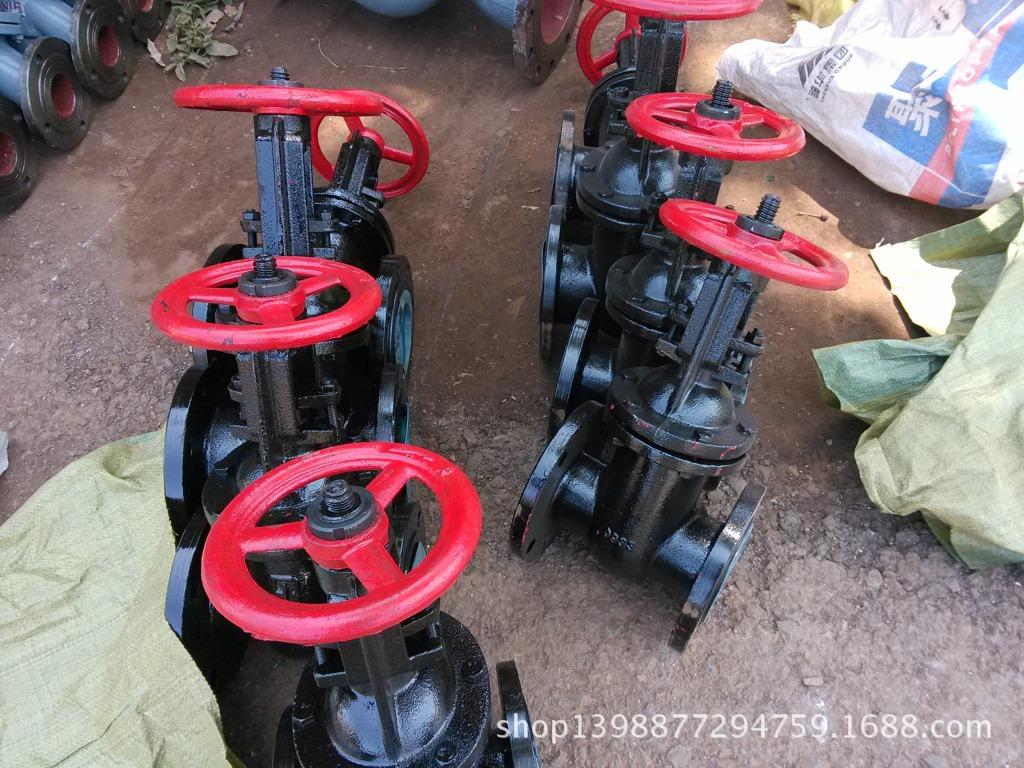

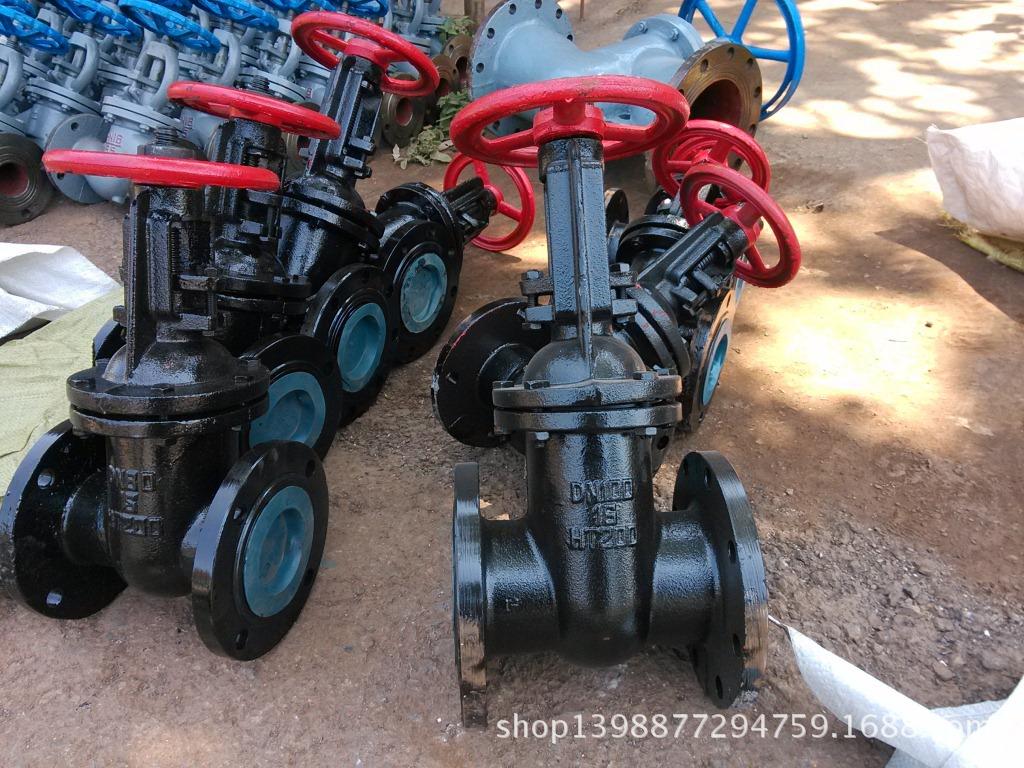

Válvula de compuerta de vástago ascendente de hierro con brida conectada Z41T-10: manual, conectada con brida, tipo cuña de vástago ascendente, compuerta simple rígida, el material de la superficie de sellado del asiento de la válvula es acero inoxidable serie Cr13, presión nominal PN10, el material del cuerpo de la válvula es una válvula de compuerta de hierro fundido.
Rendimiento del producto

Materiales de las piezas principales
Nombre de la pieza | Material |
Cuerpo de válvula, tapa de válvula, volante | hierro fundido gris |
Placa de válvula | Hierro fundido gris + cobre |
Provenir | acero carbono |
Tuerca del vástago | Cobre (Hierro) |
especificaciones de rendimiento
modelo | Presión nominal (MPa) | Presión de prueba (MPa) | Temperatura de funcionamiento | Medios aplicables | |
Fuerza (agua) | Sellado (agua) | ||||
Z41T-10 | 1.0 | 1.5 | 1.1 | ≤200 | Vapor, agua |

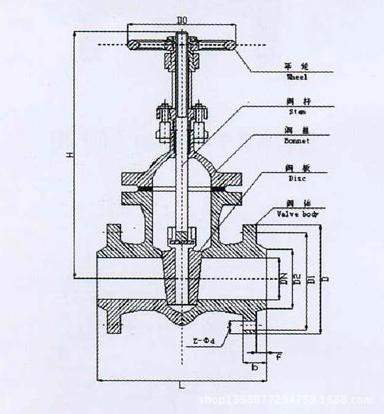

Forma y tamaño principales
modelo | Diámetro nominal DN(mm) | tamaño | Peso kg | |||||||
Yo | D | D1 | D2 | novio | Z-Φd | H | D0 | |||
Z41T-10 | 40 | 165 | 145 | 110 | 85 | 18-3 | 4-18 | 257 | 160 | 14 |
50 | 180 | 160 | 125 | 100 | 20-3 | 4-18 | 289 | 180 | 15 | |
65 | 195 | 180 | 145 | 120 | 20-3 | 4-18 | 334 | 180 | 19 | |
80 | 210 | 195 | 160 | 135 | 22-3 | 4-18 | 377 | 200 | 20 | |
100 | 230 | 215 | 180 | 155 | 22-3 | 8-18 | 433 | 200 | 22 | |
125 | 255 | 245 | 210 | 185 | 24-3 | 8-18 | 527 | 240 | 36 | |
150 | 280 | 280 | 240 | 210 | 24-3 | 8-23 | 596 | 240 | 39 | |
200 | 330 | 335 | 295 | 265 | 26-3 | 8-23 | 772 | 320 | 85 | |
250 | 390 | 390 | 350 | 320 | 28-3 | 12-23 | 904 | 320 | 110 | |
300 | 420 | 440 | 400 | 368 | 28-4 | 12-23 | 1045 | 400 | 165 | |
350 | 450 | 500 | 460 | 428 | 30-4 | 16-23 | 1177 | 400 |
| |
400 | 480 | 565 | 515 | 482 | 32-4 | 16-25 | 1345 | 500 |
| |
