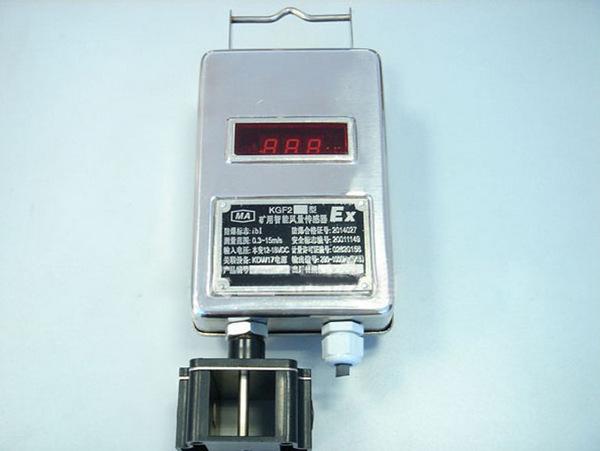

Introducción del producto del sensor de flujo de aire KGF2

El sensor de volumen de aire KGF2 utiliza el principio de medición ultrasónica y se caracteriza por su tecnología avanzada, facilidad de uso, estabilidad y fiabilidad a largo plazo, además de no requerir mantenimiento. Se utiliza principalmente para detectar la velocidad de sellado y el volumen de aire en túneles, respiraderos, bocas de pozo de ventiladores, etc., en minas de carbón, garantizando así la seguridad de la ventilación subterránea. Se puede utilizar en combinación con diversos sistemas de monitoreo de seguridad en minas de carbón, tanto nacionales como internacionales.

Ventajas del sensor de volumen de aire KGF2

El sensor de volumen de aire KGF2 utiliza tecnología de microcomputadora de un solo chip y componentes de almacenamiento no volátil para controlar automáticamente el proceso de medición, corregir linealmente los valores medidos y almacenar 30 valores medidos durante un largo periodo sin pérdida de energía. Además, muestra directamente la velocidad del viento medida (m/s). Este instrumento utiliza un interruptor táctil de membrana, de larga duración y buen sellado, ideal para entornos hostiles.

Parámetros relacionados con el sensor de volumen de aire KGF2

Minería de tipo a prueba de explosiones, tipo intrínsecamente seguro "ExibI"

Rango de medición de velocidad del viento 0,3 m/s ~ 15 m/s

El área de la sección transversal del túnel es inferior a 30 m/s (se puede configurar arbitrariamente)

El error permitido es inferior a ±0,3 m/s

Valor de lectura de error de repetibilidad +1%

Señal de salida 200 Hz ~ 1000 Hz/5 Hz ~ 15 Hz 4 ~ 20 mA/1 ~ 5 mA/bus RS485

Voltaje de trabajo intrínsecamente seguro DC12V~18V

La corriente de trabajo no es más de 100 mA.

Frecuencia de funcionamiento del transductor 140~150 kHz

Dimensiones generales: 370 mm × 160 mm × 55 mm

Masa: 2kg.

Principio de funcionamiento del sensor de volumen de aire KGF2

Según la teoría del vórtice de Karman, cuando un cuerpo de resistencia no lineal infinitamente largo (el cuerpo de resistencia se llama generador de vórtices) se inserta verticalmente en un campo de flujo infinito, se generarán dos filas de columnas de vórtices alternas que giran hacia adentro aguas abajo del cuerpo de resistencia dentro de un cierto rango de números de Reynolds (Red=200~5*10000), y su tasa de vórtice es proporcional a la velocidad del flujo. La fórmula es: f=St V/d Donde: f---frecuencia del vórtice St—constante () V---velocidad del viento d---diámetro de la línea del generador de vórtices Por lo tanto, siempre que se mida f, se puede conocer la velocidad del viento V, y la velocidad del viento medida se atribuye a la medición de la frecuencia del vórtice, y el sensor ultrasónico de volumen de viento utiliza el principio de modulación de onda ultrasónica por vórtice para medir la frecuencia del vórtice.

Cuando el interruptor de láminas se encuentra en un campo magnético y la intensidad del campo magnético alcanza cierta intensidad, una de las piezas de contacto se desconecta de la pieza de contacto original y la otra es atraída. Al separarse del intenso campo magnético, el interruptor de láminas vuelve a su estado original. Utilizando este principio, el conjunto de cabezales del sensor con el interruptor de láminas y el bloque magnético que genera el intenso campo magnético se colocan en el marco y el borde de la puerta, respectivamente. (Ambos son opuestos). Al cambiar la posición del amortiguador, el instrumento genera una señal de conmutación que se envía al sistema de monitoreo informático mediante cables. ali07

<

<
