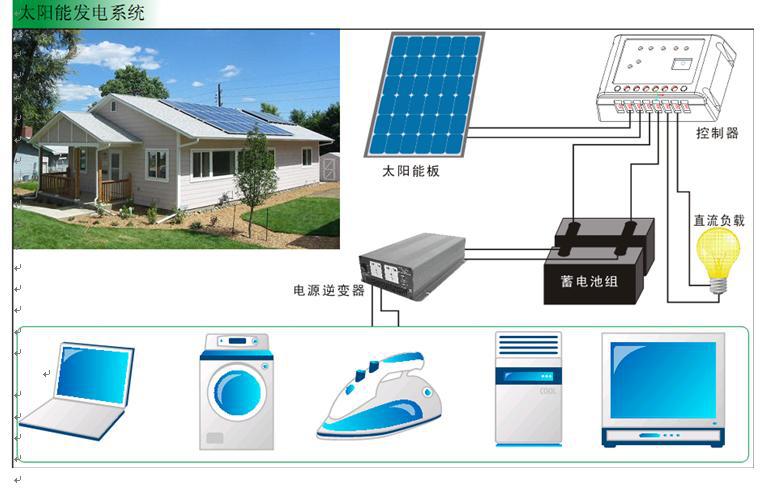

Diagrama de ejemplo de uso del producto
|
Dimensiones |
120mm×80mm×40mm |
|
Espaciado de los orificios de montaje |
120 mm×Φ3 |
|
peso |
190 gramos |
Corriente suficiente, control de chip de alta precisión y tecnología madura de control de código.
Los mayoristas a largo plazo y los clientes OEM se discutirán por separado según sus requisitos.
Envío gratuito por expreso ordinario. Si tiene requisitos especiales y transporte designado, por favor contacte con el servicio de atención al cliente en línea.
La cotización no incluye factura fiscal.
Características
El 14 de febrero es el Día de San Valentín.
tener12 V/24 VFunción de reconocimiento automático, que se puede utilizar12 Vsistema, también se puede usar para24 Vsistema
usarMCUControl de carga y descarga, función de temporización, identifica automáticamente la intensidad de la luz externa y se enciende automáticamente/Apague las luces de la calle y soporte corriente pura. La corriente se divide en niveles de 10A y 20A. La carga máxima de emergencia real es ligeramente mayor que el valor nominal.
Dos modos: control de luz y temporizador nocturno, puede configurar manualmente cualquier tiempo de trabajo,Aplicable a farolas, luces de jardín, semáforos
Tiene tres etapas de carga fuerte, carga equilibrada y carga flotante en serie.modulación por ancho de pulsos (PWM)Ajuste el método de carga para prolongar enormemente la vida útil de la batería
Detecta y rastrea automáticamente la temperatura externa y de la batería, con función de compensación de temperatura incorporada
Con funciones de protección electrónica integrales: sobrecarga, sobredescarga, sobrecarga, sobrecorriente, cortocircuito, conexión inversa, etc.
Carga, descarga, paso de energíaCONDUJOLa luz indicadora roja muestra que el sistema tiene una falla.Cuando hay una falla (bajo voltaje), parpadeará o se iluminará para advertir
Se pueden configurar dos modos de protección para diferentes baterías: control de voltaje o control de capacidad.
Adoptar avanzadoSMTproceso SMT,tarjeta de circuito impresoLa placa está estrictamente tratada con a prueba de humedad, anticorrosión, aislamiento e impermeabilización
El diseño de apariencia científica y rigurosa, las medidas de protección de alto nivel y la carcasa inferior de aluminio puro para la disipación de calor son más propicios para la vida útil del producto.
Tabla de parámetros eléctricos
|
Modelo de Controlador: |
SCP-Mserie |
|
Corriente de carga nominal: |
□ □10A □1 □20A |
|
Voltaje del sistema: |
□12V/24V Auto |
|
Corriente de carga nominal |
12 VSistema 300MA~1.8A (ajustable), sistema 24V 300MA~2.7A (ajustable) |
|
Rango de voltaje de carga nominal |
12 VSistema 55V automático, sistema 24V 60V automático |
|
CONDUJOEficiencia de corriente constante |
≥92.8% (típicamente 94.5%) sistema de 24V puede ser 95.3% |
|
Pérdida de carga: |
Modo normal ≤7MA Modo de ahorro de energía ≤3.5MA; |
|
Caída de voltaje del circuito de carga: |
No más de 0.26V; |
|
Caída de voltaje del circuito de descarga |
No más de 0.15V |
|
Protección contra sobrepresión: |
17V；×2/24V； |
|
Sobrecarga, protección contra cortocircuitos |
1.25La protección contra sobrecarga se activará cuando la corriente sea 1.5 veces la corriente nominal durante 60 segundos o 1.5 veces la corriente nominal durante 5 segundos, y la protección contra cortocircuito se activará cuando la corriente sea mayor que 3 veces la corriente nominal. |
|
Aumentar el voltaje de carga: |
14,6 V; ×2/24V (tiempo de mantenimiento: 55min) (solo se llama cuando ocurre una sobredescarga) |
|
Voltaje de carga directa: |
14,4 V; ×2/24V (tiempo de mantenimiento: 55min) |
|
Voltaje de carga de flotación: |
13.6V; ×2/24V (tiempo de mantenimiento: hasta que el voltaje de retorno de carga caiga para activarse) |
|
Voltaje de retorno de carga: |
13,2 V；×2/24V |
|
Voltaje de retorno por sobredescarga: |
12,6 V；×2/24V |
|
Subtensión: |
12,0 V；×2/24V |
|
Voltaje de sobredescarga: |
11,1 V；×2/24V |
|
Compensación de temperatura: |
-4.5mv/℃/2V (carga rápida, carga directa, carga flotante, compensación de voltaje de retorno de carga); |
|
método de control: |
Carga: Modulación por ancho de pulso PWM; |
|
Temperatura de funcionamiento: |
-35℃ a +55℃ |
|
Peso (bruto)/juego |
200 gramos |
|
Tamaño del producto |
118*78*32.5 |
|
Nivel de protección |
IP56 |
