Despacho de cabrestante,Cabrestante de despacho JD

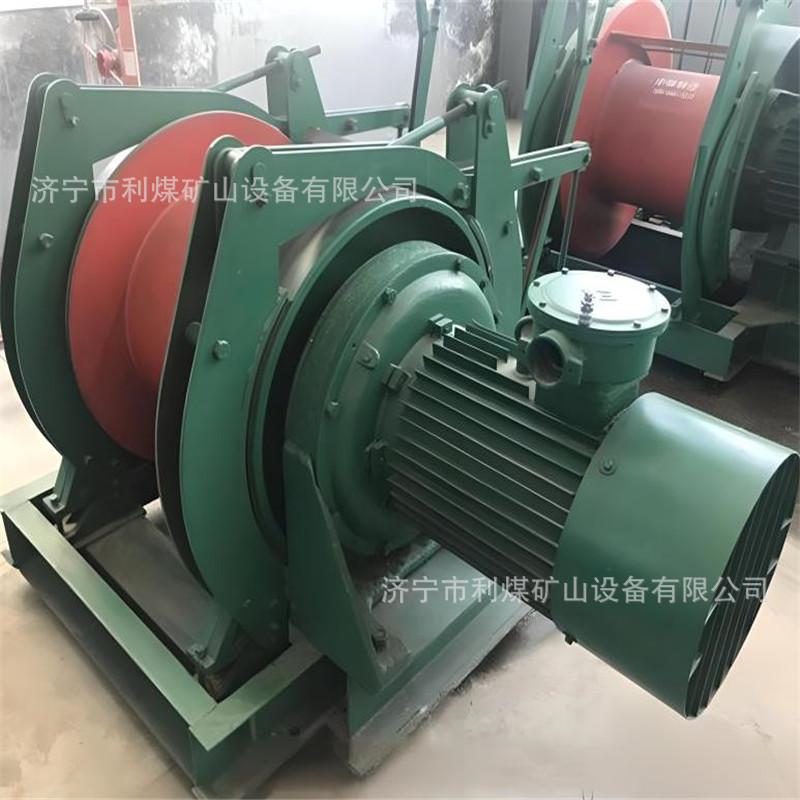

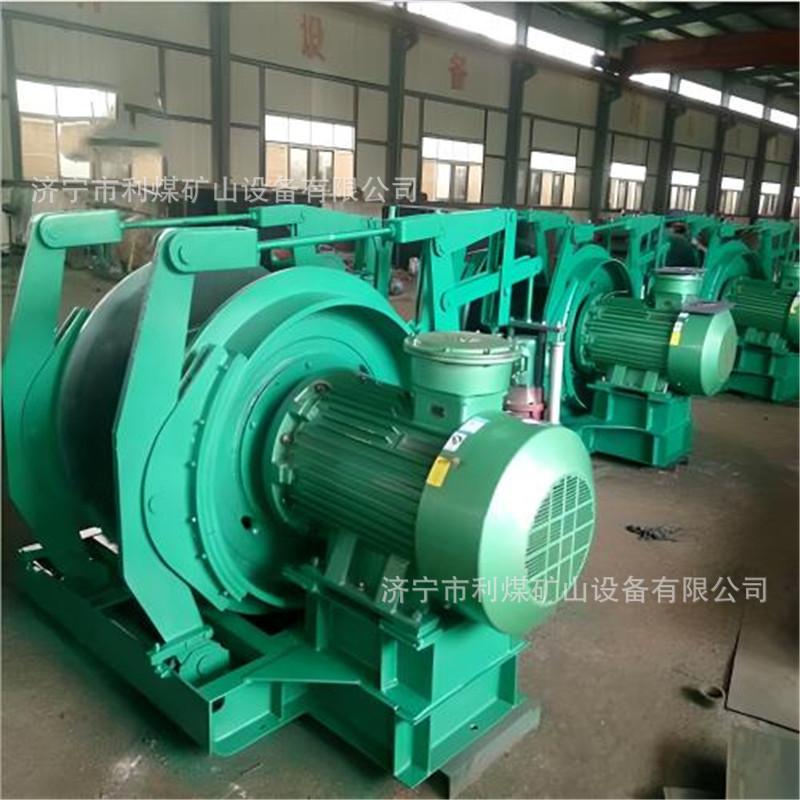

El cabrestante de despacho serie JD es ignífugo y se utiliza para la carga subterránea o terrestre, el despacho, la clasificación de vagones mineros y el transporte de vagones mineros en carriles intermedios, así como para otros transportes auxiliares. El cabrestante incorpora transmisión de engranajes planetarios y se caracteriza por su estructura compacta, buena rigidez, alta eficiencia, fácil instalación y movimiento, arranque estable, operación flexible, frenado fiable y bajo nivel de ruido.
El cabrestante de despacho de la serie JD consta de motor, dispositivo de tambor, dispositivo de freno o varilla de empuje hidráulica, base, protector y otros componentes.
El cabrestante de despacho serie JD permite la rotación hacia adelante y hacia atrás del tambor del cabrestante mediante el accionamiento del freno de trabajo, lo que permite operar en ambos estados: tracción y detención de objetos pesados. En su diseño, se utilizan rodamientos en todas las piezas giratorias del cabrestante, lo que permite un funcionamiento flexible.
Parámetros del cabrestante de despacho de la serie JD
Nombre del producto: Cabrestante de despacho
Especificaciones del producto: cabrestante de despacho JD-1, cabrestante de despacho JD-1.6, cabrestante de despacho JD-2.5, cabrestante de despacho JD-4
Material del producto: hierro fundido, etc.
Uso del producto: El cabrestante de despacho es ideal principalmente para el arrastre de vagones mineros y otras tareas auxiliares de manipulación en túneles mineros. También se puede utilizar para el despacho y la clasificación de vagones mineros en estaciones de carga en frentes de minería y excavaciones.
Características del producto: diseño razonable, estructura compacta, fácil operación, mantenimiento simple, amplia gama de uso y confiabilidad.
Parámetros principales del cabrestante de despacho tipo JD:
|
modelo parámetro |
JD-1 |
JD-1.6 |
JD-2.5 |
JD-4 |
|
|
Tensión estática del cable de acero exterior |
10 |
16 |
25 |
40 |
|
|
velocidad de la cuerda (EM) |
Pequeño |
0.433 |
0.733 |
1.16 |
0,95 |
|
|
1.033 |
1.399 |
1.45 |
1.48 |
|
|
promedio |
0.733 |
1.066 |
1.31 |
1.22 |
|
|
Capacidad de la cuerda |
Diámetro de la cuerda (mm) |
12.5 |
15 |
18.5 |
21.5 |
|
Longitud de la cuerda (m) |
400 |
400 |
500 |
850 |
|
|
Tamaño del tambor (diámetro x ancho) (mm) |
Φ224×304 |
Φ310×400 |
Φ620×580 |
Φ580×600 |
|
|
Relación de reducción general |
41 |
32.5 |
42.24 |
32,75 |
|
|
Dimensiones (Largo × Ancho × Alto) (mm) |
1120×766×727 |
1435×1217×1255 |
1830×1794×1390 |
2200×1965×1425 |
|
|
Peso del cabrestante (incluido el motor) (kg) |
542 |
1370 |
2500 |
3750 |
|
|
Motor a prueba de llamas |
modelo |
YBJ-11.4 |
YBJ-25 |
YBJ-40 |
YBK-280M-6- |
|
Potencia (KW) |
11.4 |
25 |
40 |
55 |
|
|
Velocidad (r/min) |
1460 |
1465 |
1470 |
980 |
|
|
Voltaje (V) |
380/660 |
380/660 |
380/660 |
380/660 |
|
|
equipo eléctrico |
Arranque magnético a prueba de llamas |
Qc83-80N |
Qc83-80N |
Qc83-80N |
BQZ-120N |
|
Botón de control a prueba de explosiones |
LA81-3 |
LA81-3 |
LA81-3 |
LA81-3 |
|
