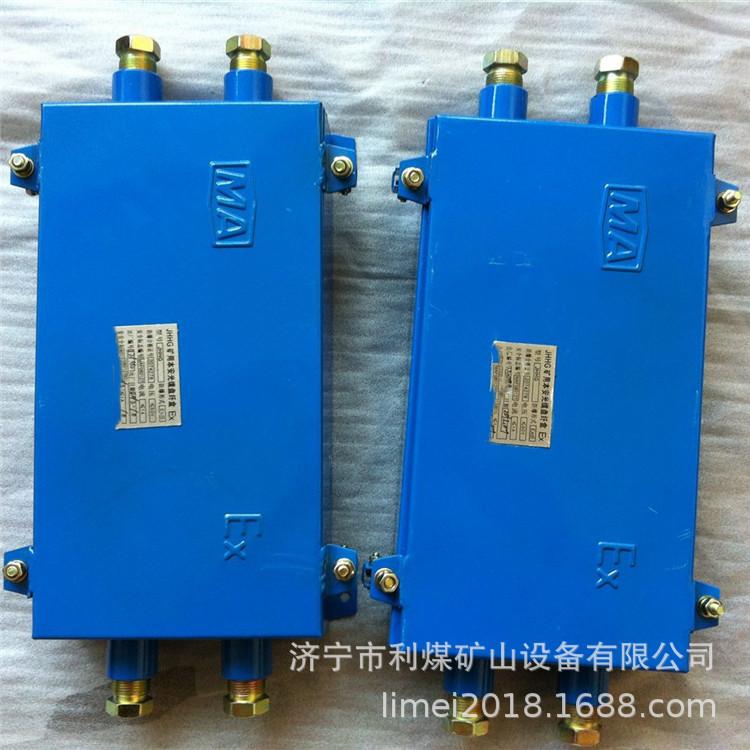

Nombre: Caja de conexiones de fibra óptica para minería

Parámetros técnicos: 12 núcleos, 24 núcleos, 36 núcleos, 48 núcleos.

Ámbito de aplicación: Adecuado para su uso en entornos de gas y polvo de carbón subterráneos en minas de carbón, para su uso como cable óptico y conexiones de fibra óptica.

Propósito del cableado: Este producto solo se puede utilizar para la conexión de cables de fibra óptica en minas.

Instrucciones de pedido: Al realizar el pedido, indique la cantidad, las especificaciones y el diámetro del cable correspondiente.

Nota: Dado que la fibra óptica no transporta electricidad, desde el año pasado, las cajas de conexiones de fibra óptica para minas solo han emitido certificados de seguridad para carbón, no certificados de protección contra explosiones. Para más información, consulte las normas de seguridad o los distintos departamentos de inspección.

El diseño estructural de la caja de bobinado de cable óptico intrínsecamente seguro para minería JHHG se abre verticalmente. Para abrir la carcasa, solo es necesario desatornillar 4 tornillos de fijación, lo que facilita y asegura una instalación segura. La carcasa está fabricada con plástico ABS de ingeniería de alta calidad y presenta una apariencia elegante y generosa.

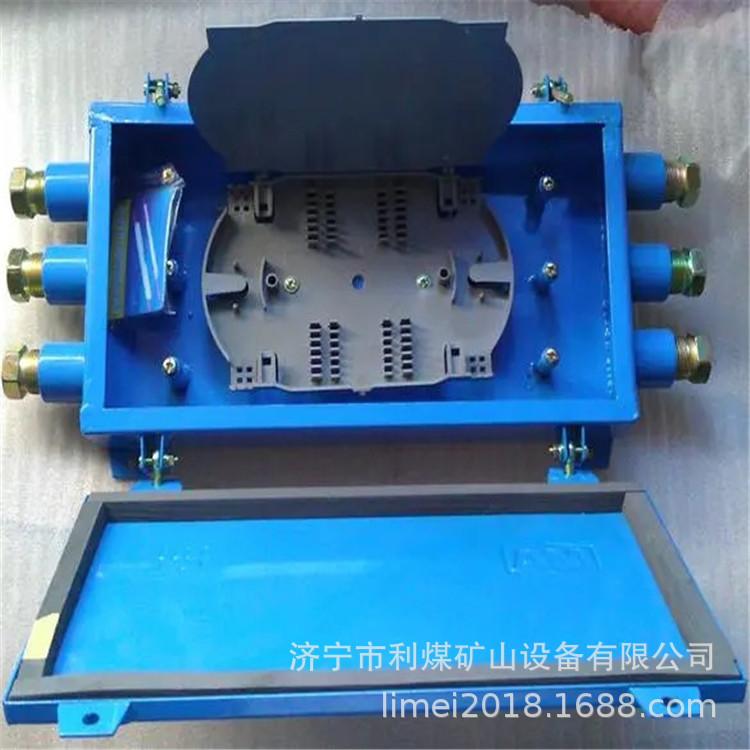

La bandeja de almacenamiento de fibra óptica en la caja tiene un diseño abatible con un ángulo de apertura de más de 90°, lo que la hace muy conveniente para fijar el tubo termorretráctil, enrollar la fibra óptica, expandir la capacidad y realizar mantenimiento.

Tipo a prueba de explosión: marca a prueba de explosión intrínseca de minería: ExibI;

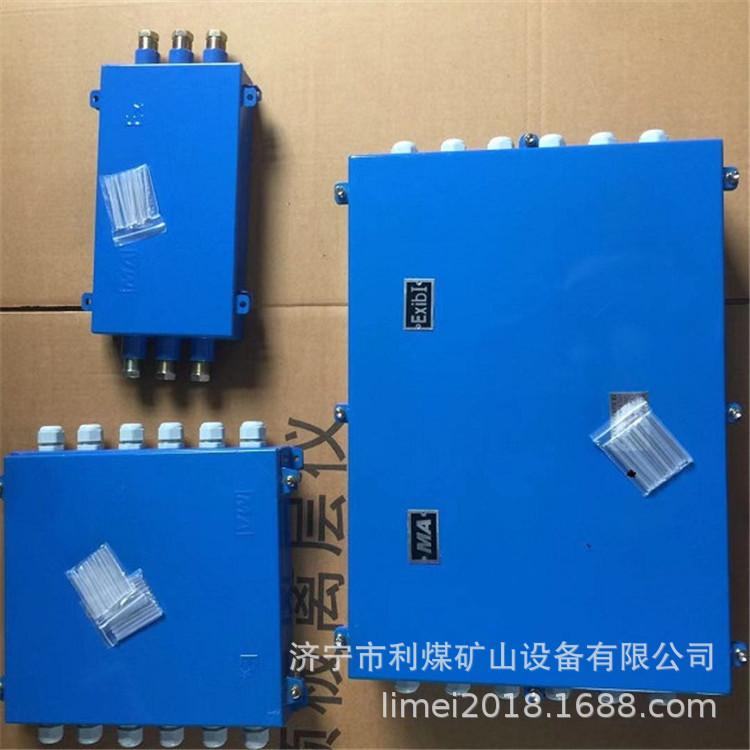

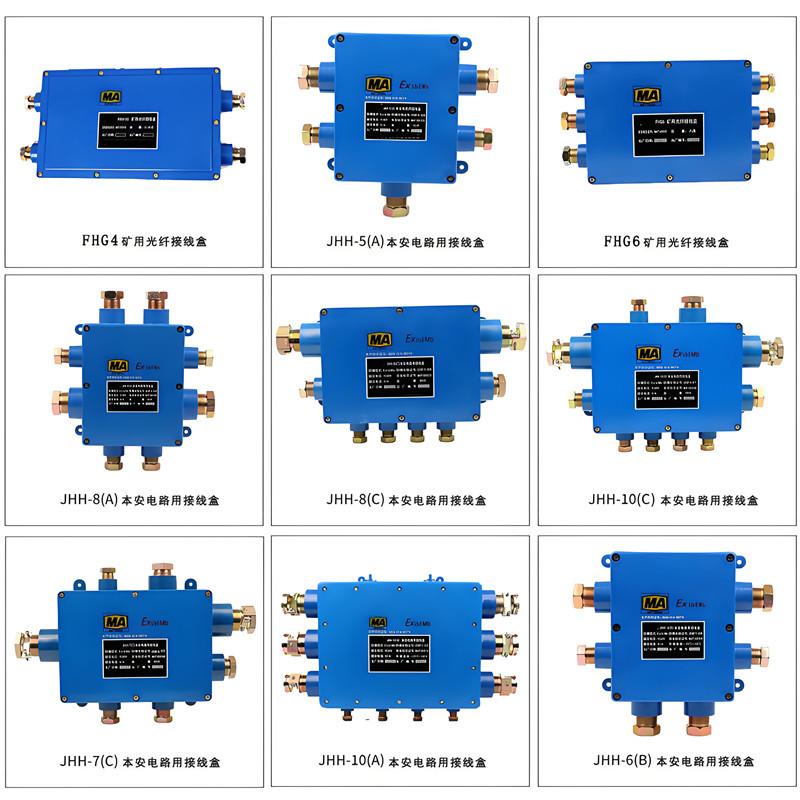

Caja de distribución de fibra para minería FHG4/Caja de carrete de cable de fibra para minería JHHG

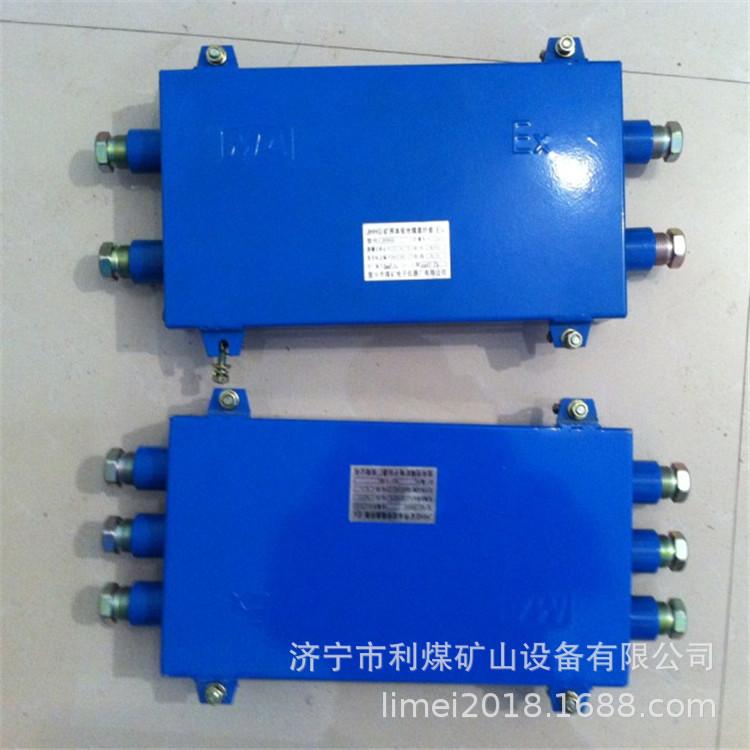

1 Contenidos temáticos y ámbito de aplicación del FHG4 de cuatro vías y del FHG6 de seis vías

Esta norma especifica el tipo y los parámetros básicos, requisitos, métodos de prueba, reglas de inspección y marcado, embalaje, transporte, almacenamiento, etc. de la caja de distribución de fibra óptica para minería FHJG4 (en adelante denominada caja de distribución).

Esta norma se aplica a las cajas de distribución de fibra óptica para minería, que se utilizan principalmente para conectar cables de fibra óptica para transmitir señales subterráneas en minas de carbón para continuar la transmisión de señales ópticas.

2 Tipo a prueba de explosiones: tipo minero

Marca a prueba de explosiones: ExibⅠ

3 Especificaciones

Número de núcleos de cableado: 12/24/36/48 núcleos

Número de salidas de cable: seis

Diámetro de cable óptico aplicable: φ8-14 mm

Dimensiones: 297*210*65mm

Masa: 2 kg

4 Requisitos técnicos para FHG4 de cuatro vías y FHG6 de seis vías

4.1 Las cajas de conexiones deberán cumplir con los requisitos de esta norma y fabricarse de acuerdo con los dibujos y documentos técnicos aprobados mediante procedimientos prescritos.
