uno,Introducción del producto

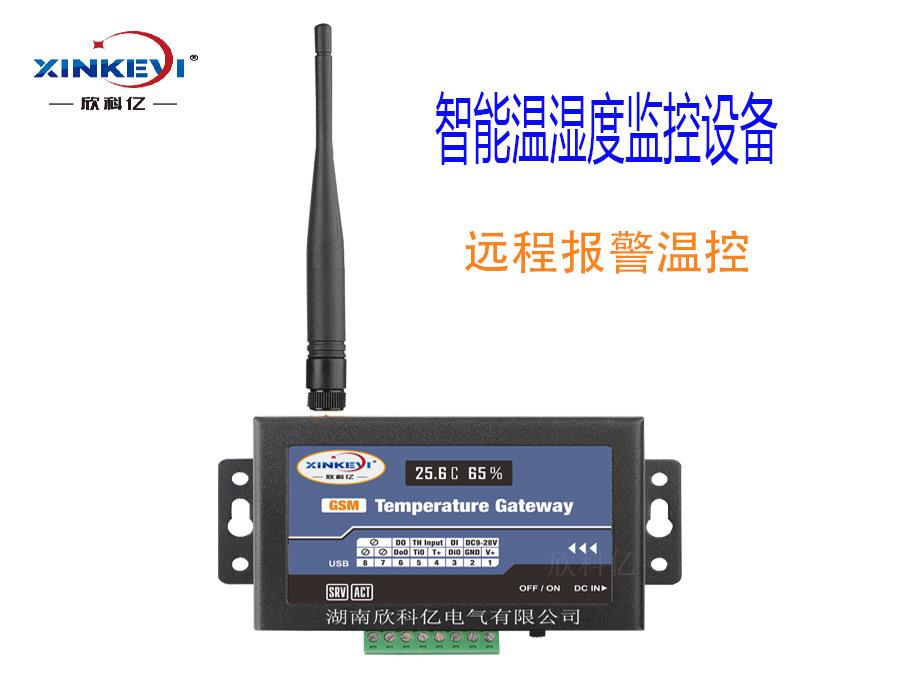

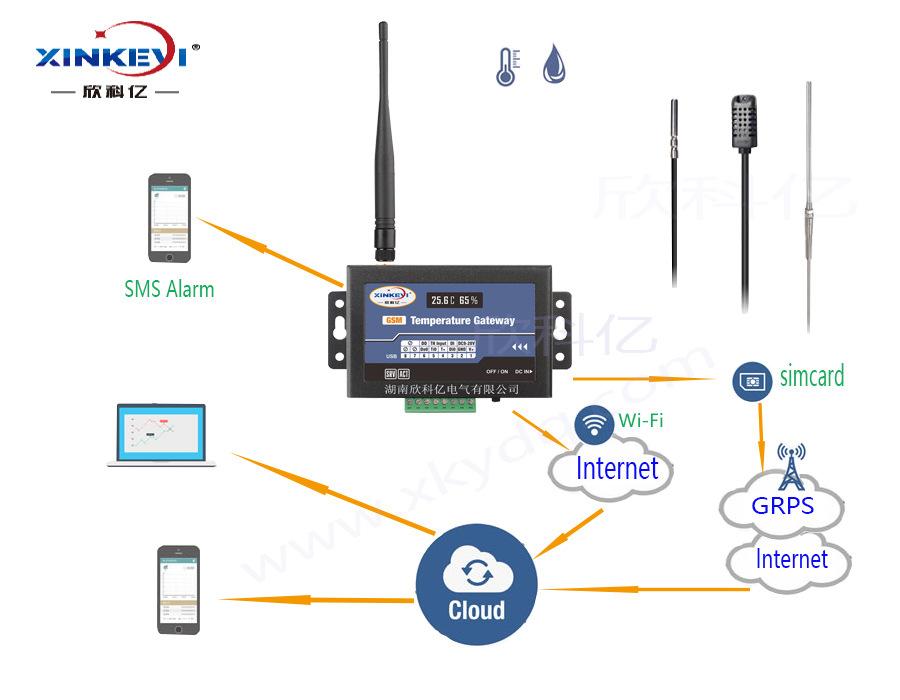

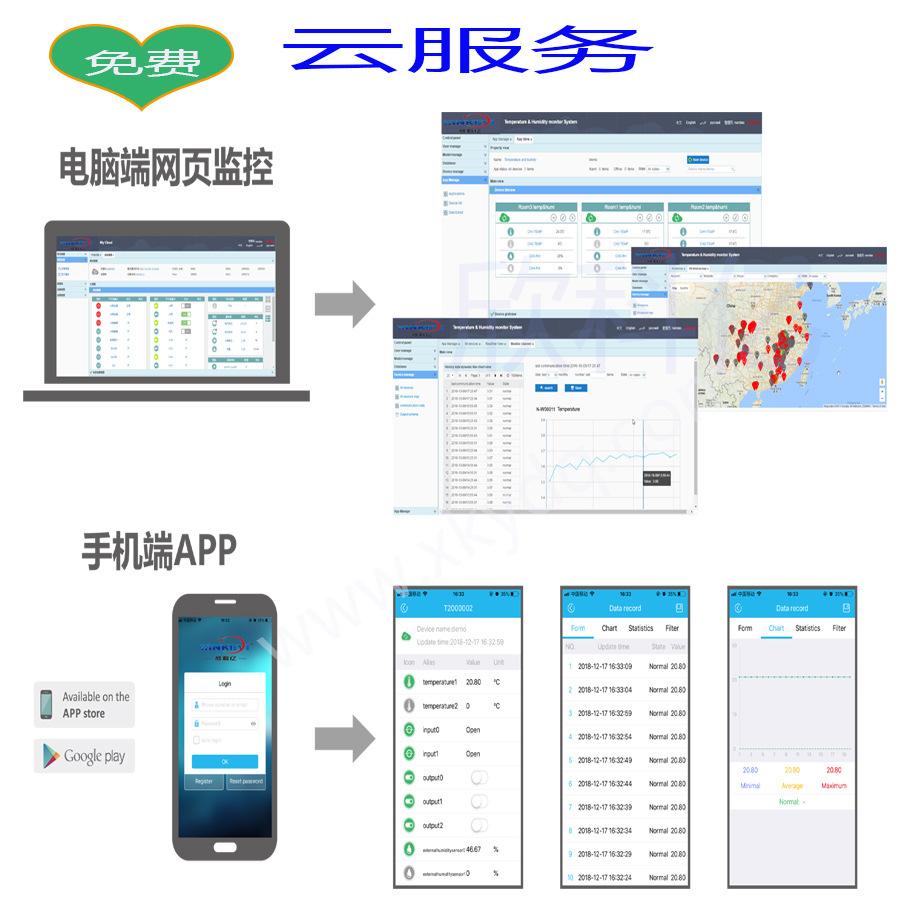

XKY-ZDT200DSTerminal receptor inalámbrico de temperatura y humedadEs un dispositivo inteligente de monitoreo de temperatura y humedad que integra recolección de datos, comunicación inalámbrica de datos, alarma y control. Se puede conectar a una sonda de temperatura o de humedad.Las redes inalámbricas como GPRS/3G/4G o Wi-Fi envían datos a la plataforma en la nube. Los usuarios pueden consultar datos, gráficos, estadísticas e historiales en tiempo real a través de páginas web, WeChat y la aplicación. Admite alarmas por SMS, WeChat y correo electrónico, y permite el control remoto o local de la temperatura.Mediante la gestión de la plataforma en la nube, se realiza la monitorización por internet de la temperatura y la humedad en clústeres multipunto. Este producto se utiliza ampliamente en el control de la automatización industrial, la monitorización de estaciones base, la monitorización de salas de ordenadores, la monitorización ambiental, el suministro de agua, la electricidad, la agricultura y otros sectores.

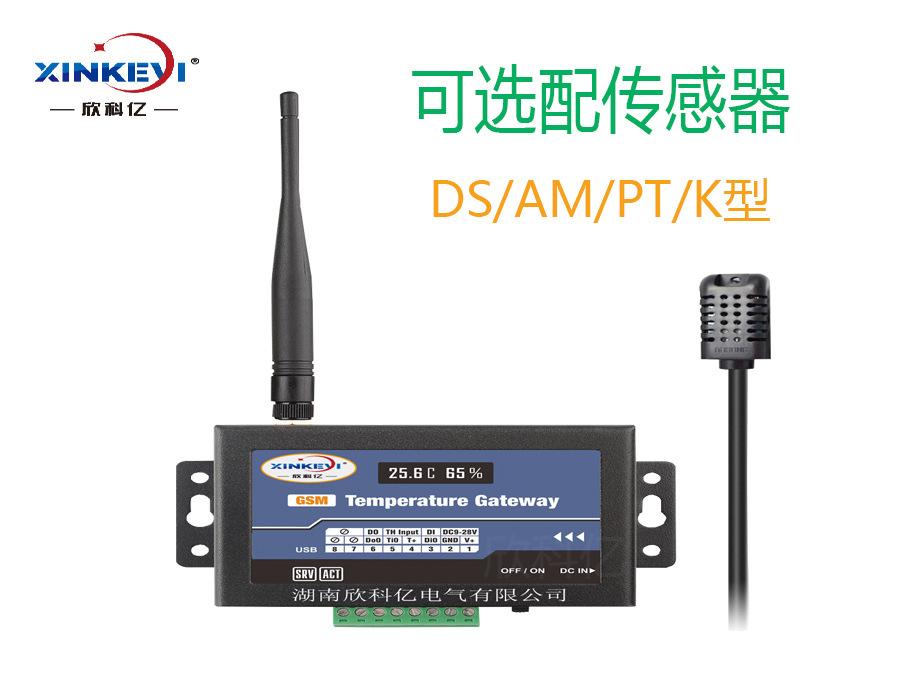

2. Modelo del producto
|
Número de producto |
temperatura/Tipo de sonda de temperatura y humedad |
Rango de medición |
Red opcional |
|
XKY-ZDT200DS |
DS18B20 (Sonda impermeable)) |
T:-40~80°C |
GSM 4G Wi-Fi |
|
XKY-ZDT200SOY |
AM2301 (no resistente al agua) |
T:-40~80°C Al:0~100%HR |
|
|
XKY-ZDT200PT |
PT100 (Sonda impermeable)) |
T:-200~350°C |
|
|
XKY-ZDT200TC |
termopar tipo K(Sonda impermeable) |
T:-0~1000°C |
|
ilustrar: 1. El equipo solo se puede seleccionarGSM, 4G, Wi-FiCualquier red 2. Compatibilidad de dispositivos con la versión 4G3GyGSM 3. GSM y4GLos dispositivos de la versión requieren una tarjeta SIM (GSMEl dispositivo solo admite tarjetas SIM de China Mobile.4GPara todas las redes) 4. La versión Wi-Fi no requiere una tarjeta SIM, pero no admite SMS. 5. Todas las versiones son compatiblesXKYservicio en la nube
|
3. Características del producto
Cuatro,Parámetros técnicos
|
centro |
MCU |
Procesador ARM de alto rendimiento de 32 bits |
|
|
Fuente de alimentación del dispositivo |
Desarrollado por |
DC 9-28 V (especificación del adaptador de corriente estándar: DC 12 V/1,5 A) |
|
|
Consumo de energía |
Entrada de voltaje de 12 V, 50 mA a 12 V en modo de espera, aproximadamente 150 mA a 12 V en modo de comunicación |
||
|
red |
red inalámbrica |
El valor predeterminado es el módulo de comunicación inalámbrica GSM (aplicable a la tarjeta de teléfono móvil de China Mobile) Opcional: Acceso completo a red 4G (aplicable a tarjetas de telefonía móvil de todos los operadores) Opcional: Wi-Fi (encriptación 802.11 b/g: WEP/WPA/WPA2) |
|
|
Interfaz de temperatura |
XKY-ZDT200DS |
1 sensor de entrada de temperatura digital tipo: ds18b20 Rango de medición de temperatura: -40 ~ 80 ℃ |
|
|
XKY-ZDT200SOY |
1 sensor digital de entrada de temperatura y humedad tipo: am2301 Rango de medición de temperatura: -40 ~ 80 ℃ Rango de medición de humedad: 0 ~ 100 % HR |
||
|
XKY-ZDT200PT |
1 tipo de sensor de entrada de temperatura: PT100 Rango de medición de temperatura: -200 ~ 350 ℃ |
||
|
XKY-ZDT200TC |
1 tipo de sensor de entrada de temperatura: termopar tipo K Rango de medición de temperatura: 0 ~ 1000 ℃ |
||
|
Interfaz IO |
Entrada de conmutación (DI) |
1 entrada de nodo seco (o 0-5 V) |
|
|
Salida de conmutación (DO) |
XKY-ZDT200DS: XKY-ZDT200SOY: |
1 salida de transistor (tensión de excitación de salida = tensión de alimentación del dispositivo, corriente de excitación de salida ≤ 500 mA) |
|
|
XKY-ZDT200ES: XKY-ZDT200TC: |
1 salida de relé (Salida de contacto normalmente abierto, carga de contacto: 5 A/250 CA, 30 V CC) |
||
|
pantalla de visualización |
Pantalla OLED |
Resolución: 128*32, tamaño de pantalla: 30*11,5 mm |
|
|
puerto serie |
Interfaz USB |
Chip controlador PL2303 |
|
|
Otras interfaces |
Interfaz de tarjeta SIM |
Interfaz abatible, compatible con tarjeta SIM de 1,8 V/3 V |
|
|
Interfaz de antena |
Interfaz de antena hembra SMA estándar, impedancia característica 50 ohmios |
||
|
Piezas opcionales |
Batería incorporada |
Batería de litio recargable: 1000 mAh/3,7 V, duración de la batería: 8-20 horas |
|
|
entorno de trabajo |
temperatura |
-30℃～+70℃ |
|
|
humedad |
5～95% (sin condensación) |
||
|
Indicadores físicos |
Terminales |
Bloque de terminales enchufable de 1 × 8 pines con paso de 3,81 mm |
|
|
caparazón |
Carcasa metálica, grado de protección IP30 |
||
|
Tamaño del equipo |
88×60×25 mm |
||
|
peso del producto |
150 gramos |
||

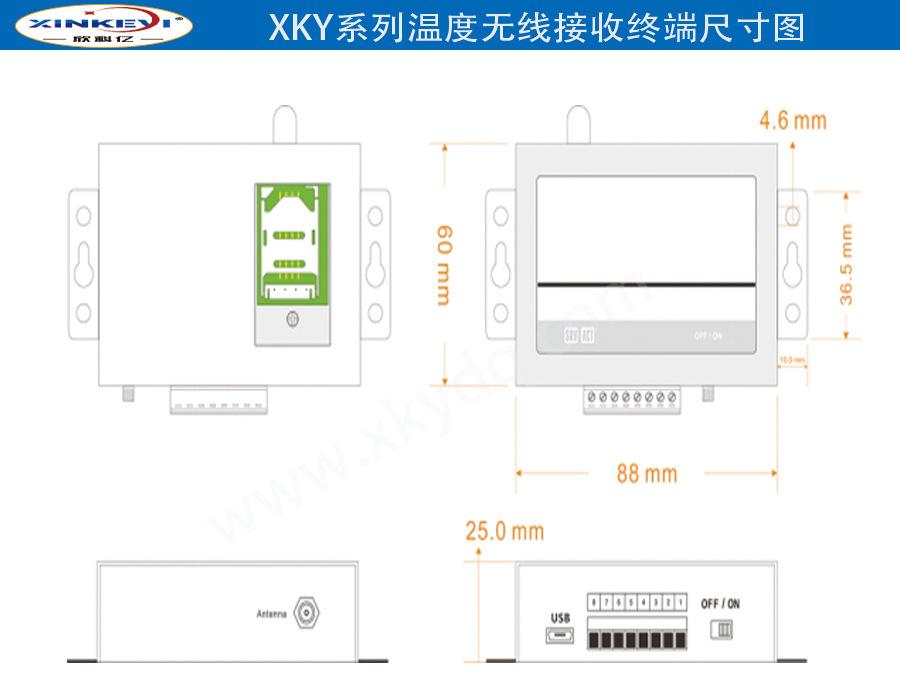

cinco,Tabla de tallas de productos

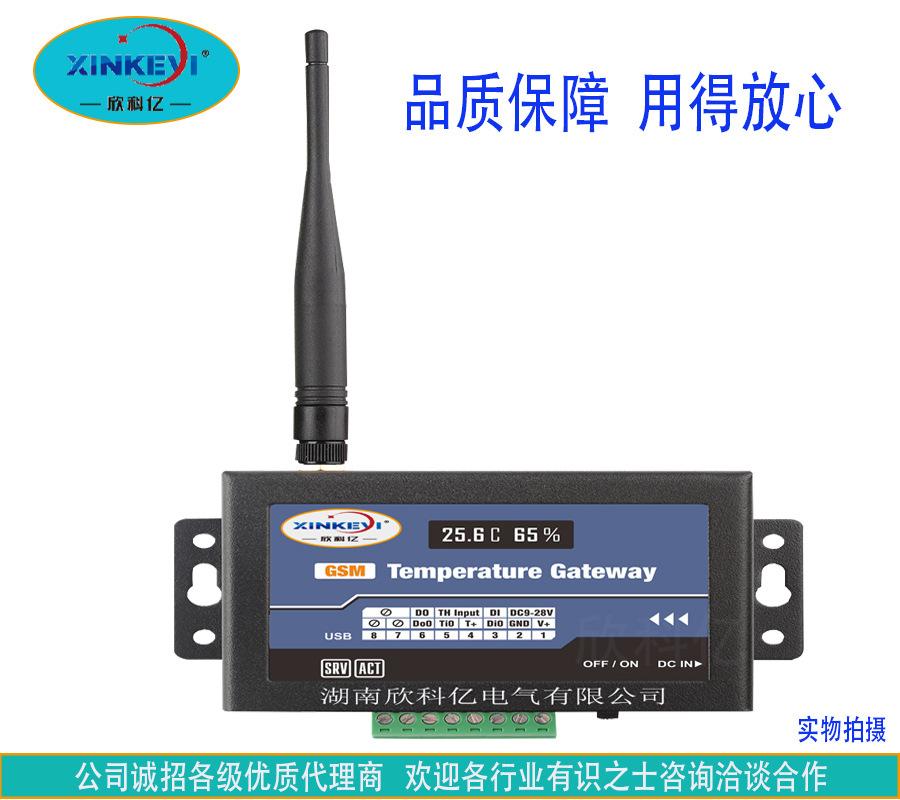

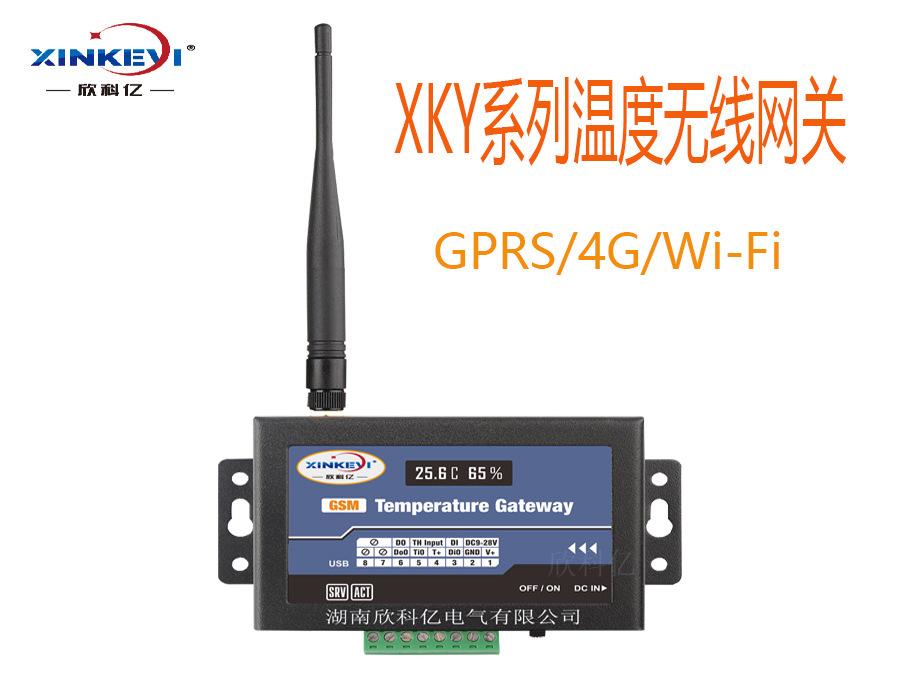

seis,Mapa físico

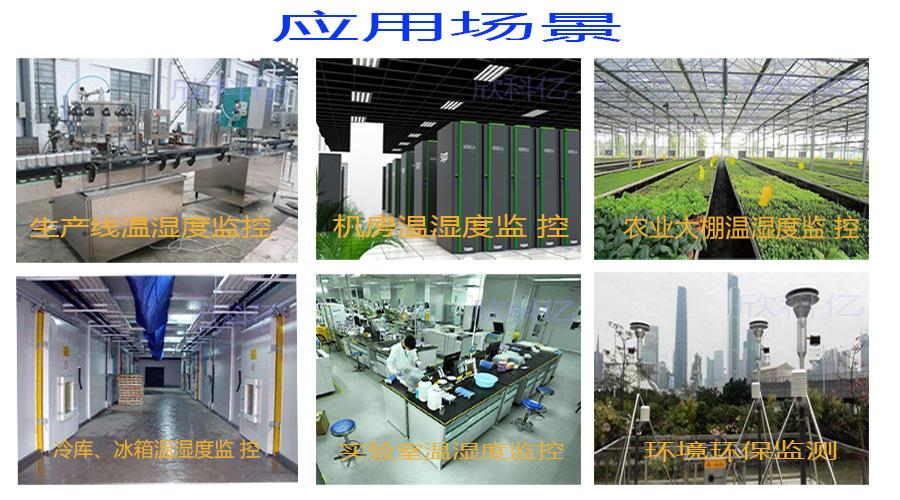

4. Ejemplos de aplicación
