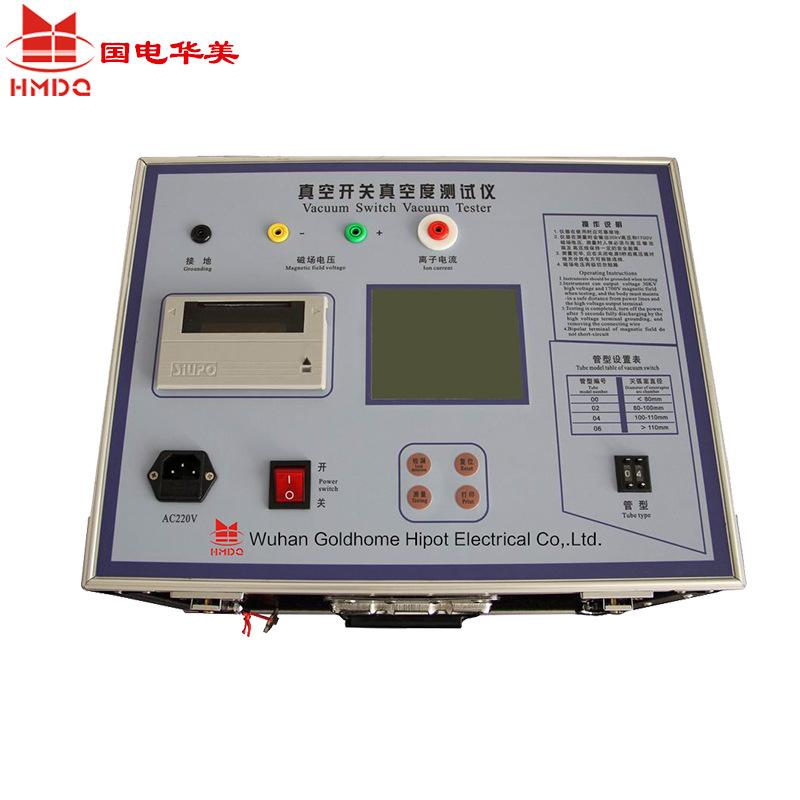

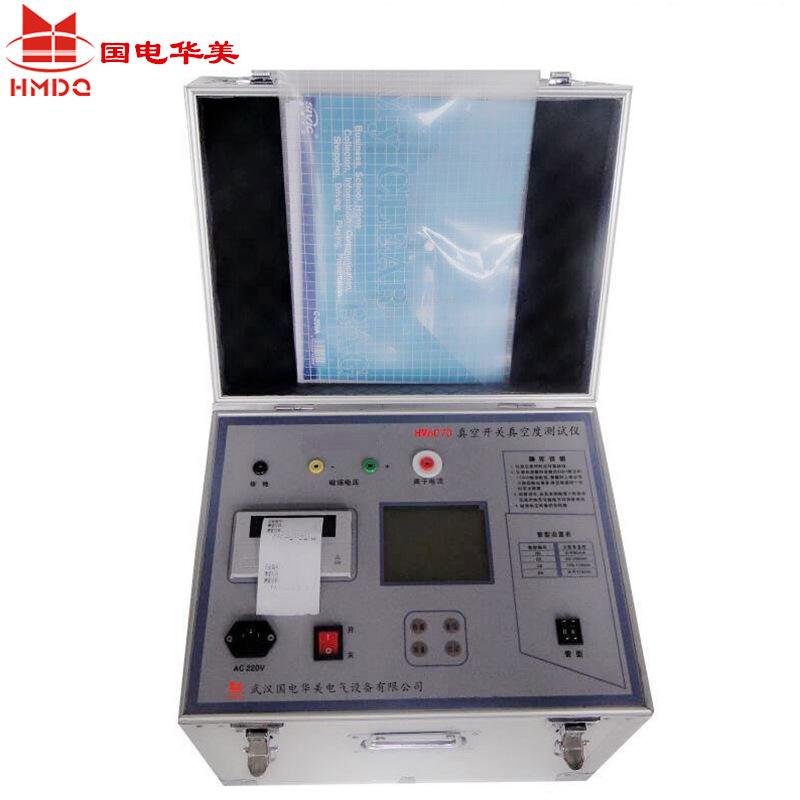

Probador de Vacío de Interruptor de Alto Voltaje HM6070

Alias del producto:Probador de vacío, probador de vacío de interruptor de alto voltaje, instrumento de medición de vacío, probador de vacío de interruptor de vacío, instrumento de medición de vacío de interruptor de alto voltaje

1. Descripción general del producto:

El interruptor de vacío HM6070 es un método común para juzgar si el grado de vacío del tubo de vacío se ha deteriorado o no. El método de tensión soportada a frecuencia industrial solo puede juzgar la cámara de extinción de arco con deterioro grave del grado de vacío.-10^-1Pa, aunque el voltaje de ruptura no ha disminuido, la cámara de extinción de arco ha fallado. El instrumento de medición de vacío adopta una nueva bobina de excitación y utiliza el método de descarga magnetrón para probar el grado de vacío de la cámara de extinción de arco sin desmontar la cámara de extinción de arco. Al mismo tiempo, se utiliza una microcomputadora para el control síncrono y el procesamiento de adquisición de datos, de modo que la sensibilidad de prueba in situ del grado de vacío de la cámara de extinción de arco alcanza 10-5Pa. La característica más destacada del instrumento de medición de vacío es el uso de una nueva bobina de excitación y un método de procesamiento de datos para lograr la medición sin desmontaje del grado de vacío. El instrumento de medición de vacío tiene las ventajas de fácil uso, operación simple, medición sin desmontaje y alta precisión de prueba. Es un instrumento de detección práctico que se utiliza ampliamente en departamentos que utilizan interruptores de vacío como electricidad, acero, petroquímica, textiles, carbón y ferrocarriles.

2. Características funcionales:

• Puede medir cuantitativamente el grado de vacío en la cámara de extinción de arco de varios tipos de interruptores de vacío
• No es necesario desmontar el interruptor de vacío para la medición in situ
• Resultados de prueba precisos y confiables
• Operación más fácil y conveniente
• Puede guardar, imprimir y ver datos de prueba
• Ampliamente utilizado en los sectores de energía, acero, petroquímica, textil, carbón, ferrocarriles y otros que utilizan interruptores de vacío
• El instrumento de medición de vacío es ligero y fácil de transportar

3. Parámetros técnicos:

1. Objetos de prueba: varios tipos de tubos de interruptores de vacío.

2. Método de detección: Utilice un nuevo tipo de bobina de excitación para medir el tubo de vacío sin desmontarlo.

3. Ámbito de aplicación: Este instrumento es una máquina multiusos y puede medir varios tipos de magnetismo de vacío.

4. Rango de detección: 10—10^-1

5. Precisión de medición: 10—10^-4Pa ， 15%

10—10^-3Pa ， 15%

10—10^-2Por año, 10%

10—10^-1Por año, 10%

6. Voltaje del campo magnético: 1700V

7, Campo eléctrico pulsado alto voltaje: 30KV

8. Al probar el grado de vacío, la distancia de apertura del tubo del interruptor es: distancia de apertura de uso normal.

9. Entorno operativo: -20℃~40℃

10. Peso del host: 12 kg

11. Dimensiones generales: 420×320×280 (mm)

12. Muestreador: Bobina magnética

4. Accesorios aleatorios∶

1. Bobina magnética 1Solo

2. 5 líneas de prueba dedicadas

3. 1 eslinga de bobina

4. 1 cable de alimentación

5. Cinturón elástico 1raíz

6. Cinta 1banda

7. 2 rollos de papel de impresión

8. Instrucciones de uso, certificados de conformidad1compartir
