Principalmente adecuado para probar materiales metálicos y no metálicos, como manillares, grifos, potencias, caucho, plásticos, alambres y cables, cables de fibra óptica, cinturones de seguridad, cinturones de seguridad, cinturones de cuero, materiales compuestos,
Perfiles de plástico, bobinas impermeables, tubos de acero, materiales de cobre, perfiles, acero para muelles, acero para rodamientos, acero inoxidable (y otros aceros de alta dureza), fundiciones, planchas de acero, flejes de acero, alambres de metales no ferrosos,
Compresión, flexión, cizalladura, pelado, desgarro, extensión de dos puntos (se requiere extensómetro) y otras pruebas.

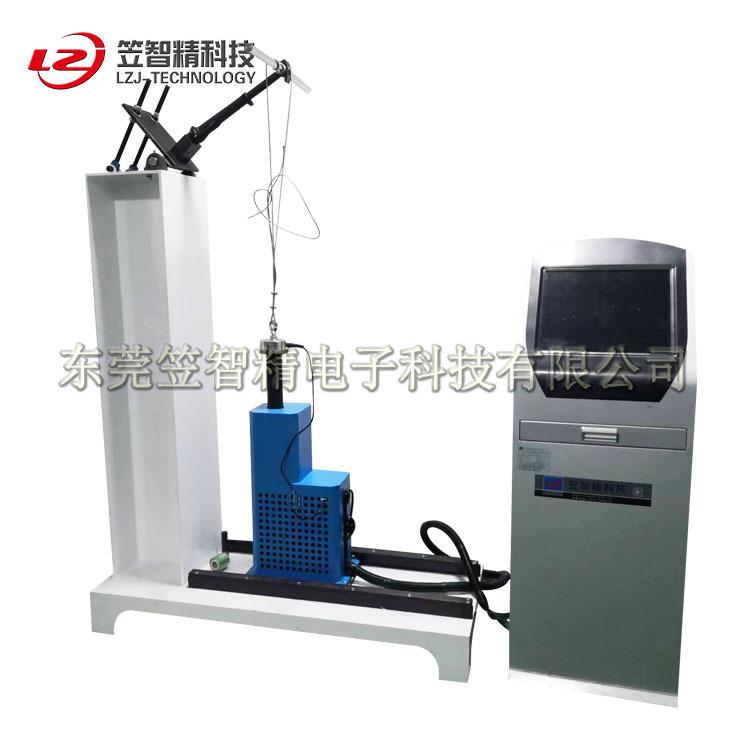

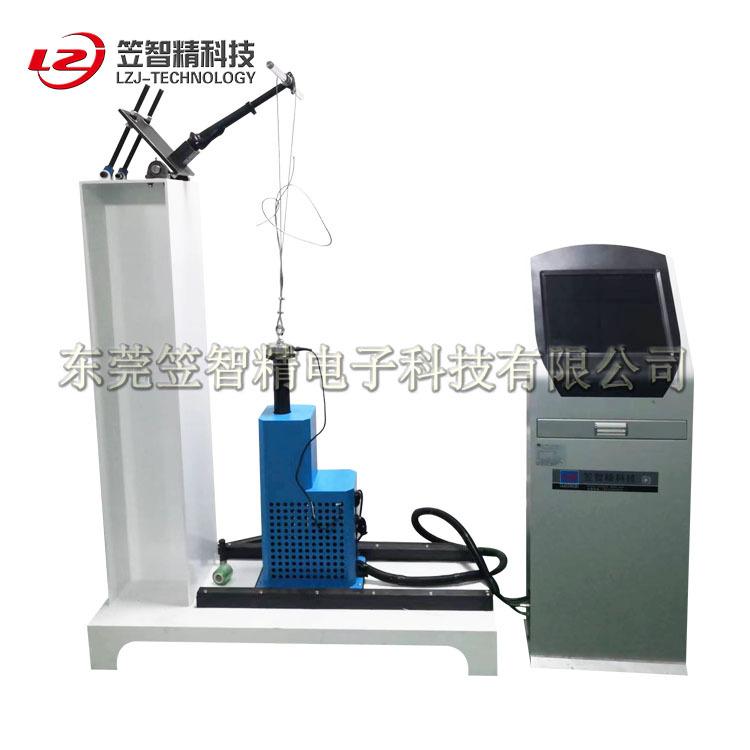

Esta máquina adopta un diseño mecatrónico, compuesto principalmente por sensor de fuerza, transmisor, microprocesador, mecanismo de accionamiento de carga, computadora e impresora de inyección de tinta a color.
El rango de medición de fuerza y velocidad de carga tiene alta precisión y sensibilidad en la medición y control de carga y desplazamiento, y también puede realizar pruebas de control automático de carga a velocidad constante y desplazamiento a velocidad constante.
El diseño y la pintura consideran plenamente los principios relevantes del diseño industrial moderno y la ergonomía.
característica principal:
Se utiliza un codificador fotoeléctrico importado para la medición de desplazamiento. El controlador incorpora una estructura de microcomputadora de un solo chip y un potente software de medición y control, que integra funciones de medición, control, cálculo y almacenamiento.
Tiene la función de calcular automáticamente el esfuerzo, la elongación (se requiere un extensómetro), la resistencia a la tracción, el módulo elástico y contar automáticamente los resultados; puede registrar automáticamente el valor de la fuerza del punto máximo, el punto de rotura o el punto especificado.
Alargamiento; la computadora se utiliza para mostrar dinámicamente el proceso de prueba y la curva de prueba, y para procesar los datos. Después de la prueba, la curva se puede ampliar a través del módulo de procesamiento gráfico para el reanálisis de los datos.
El rendimiento del producto ha alcanzado el nivel avanzado internacional.
|
Carga máxima |
10000 kilos |
|
|
Nivel de precisión |
Nivel 0.5 |
|
|
Alcance de fuerza efectivo |
0.4%～100% (nivel 0.5) |
|
|
Precisión de medición de fuerza |
Dentro de ±0,5% del valor indicado |
|
|
Resolución de la máquina de prueba |
Carga máxima 1/200000, sin división interna ni externa y la resolución permanece invariable durante todo el proceso. |
|
|
celda de carga
|
configuración básica |
Sensor de tensión y compresión (carga máxima) uno |
|
Configuración extendida |
Se pueden agregar varios sensores |
|
|
Ancho de prueba efectivo |
400 mm (se puede ampliar según los requisitos del cliente) |
|
|
Espacio de estiramiento efectivo |
800 mm (se puede aumentar según los requisitos del cliente) |
|
|
Rango de velocidad de prueba |
0,01～500 mm/min |
|
|
Precisión de la medición del desplazamiento |
Dentro de ±0,5% del valor indicado |
|
|
Precisión de la medición de la deformación |
Dentro de ±0,5 % del valor indicado (se puede seleccionar una deformación grande o pequeña según los requisitos del cliente) |
|
|
Dispositivo de seguridad del banco de pruebas |
Protección de límite electrónico |
|
|
Dispositivo de elevación de banco de pruebas |
Control automático de dos velocidades rápido/lento, puede avanzar lentamente. |
|
|
Función de retorno del banco de pruebas |
Dos opciones manuales o automáticas, retorno automático o manual a la posición inicial de prueba a la velocidad más alta después de la prueba. |
|
|
Protección contra sobrecarga |
Si la carga máxima supera el 10%, la máquina se protegerá automáticamente. |
|
|
Configuración del accesorio |
Un conjunto de accesorios de tracción |
|
|
Tamaño del host |
800*600*2000mm(largo*ancho*alto) |
|
|
sistema de energía |
Servomotor + husillo de bolas de alta precisión |
|
|
fuente de alimentación |
220 V/50 Hz |
|
|
fuerza |
1.5KW (motores de diferente potencia se configuran estándar según los diferentes requisitos de fuerza) |
|
|
Peso del anfitrión |
(Aprox.) 500 Kg |
|
