Descripción del Producto:

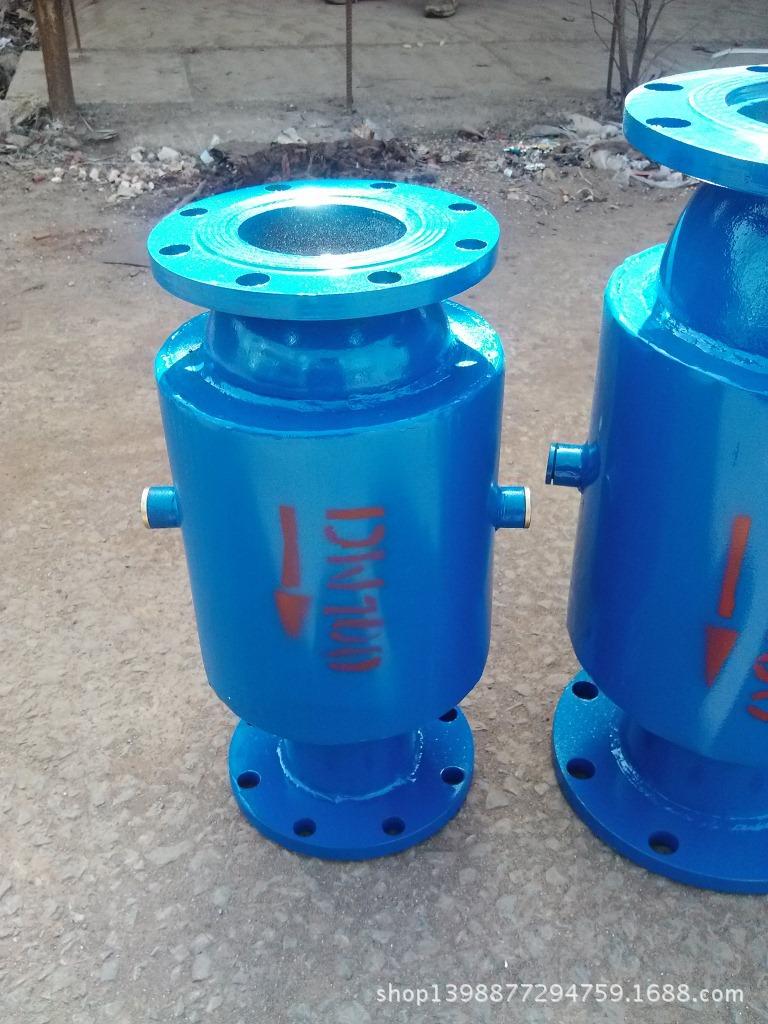

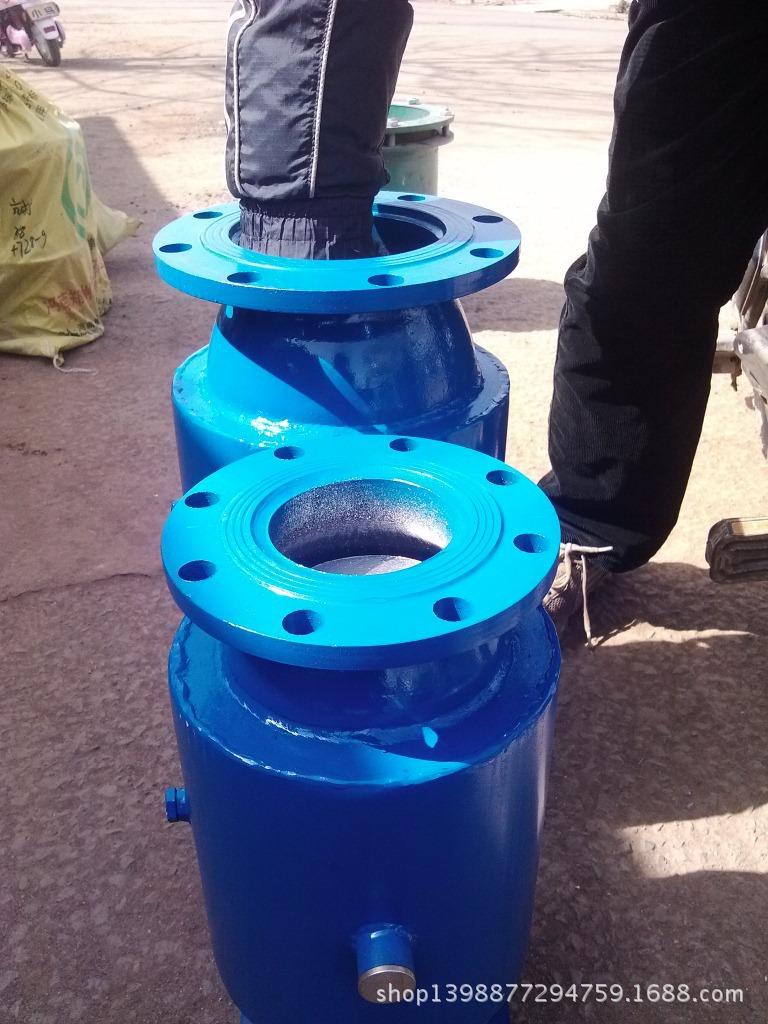

Válvula de onda a prueba de explosiones (FA49H-Q)
La válvula de ola antideflagrante es una válvula de seguridad hidráulica que bloquea y elimina el golpe de ariete destructivo. Generalmente se instala en la parte frontal de la tubería de ingeniería. Consta de múltiples válvulas de seguridad y cuenta con una estructura de resorte amortiguador. Cuando se forma un golpe de ariete, pero no causa fuerza destructiva, el resorte amortiguador lo absorbe. Cuando el golpe de ariete formado alcanza un nivel suficiente para destruir el equipo subyacente, el grupo de válvulas de seguridad actúa y descarga la presión en la cavidad de la válvula fuera del cuerpo de la válvula para evitar que el equipo detrás de la válvula de ola antideflagrante sea impactado por el golpe de ariete, de modo que el sistema esté protegido y las instalaciones funcionen con normalidad. La válvula es segura y confiable, no requiere recalibración después de la detonación, puede usarse continuamente y tiene una larga vida útil.
Los principales parámetros técnicos
Presión nominal (MPa) | 1.0～1,6 Mpa |
Presión de trabajo (MPa) | 0,2-0,6 |
Presión de funcionamiento del cuerpo de la válvula (MPa) | 1．5 |
Presión de prueba de resistencia | 2.5 |
Medios aplicables | Agua limpia, aceite |
temperatura adecuada | Oh～80℃ |
Eficiencia de eliminación de olas | 90% |
Material de la parte principal
Nombre de la pieza | cuerpo de la válvula | asiento de válvula | primavera | válvula de seguridad | válvula de drenaje |
Material | Acero al carbono, acero inoxidable | Acero inoxidable | Acero inoxidable | Acero al carbono, acero inoxidable | Acero al carbono, acero inoxidable |
Dimensiones de conexión principales
DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
Yo | 390 | 440 | 440 | 500 | 520 | 535 | 600 |
D | 160 | 160 | 160 | 220 | 270 | 270 | 375 |
