El freno electromagnético de desconexión DZS-A es adecuado para diversos sistemas de transmisión mecánica que requieren posicionamiento preciso y seguridad.
Parámetros técnicos
moho Número | Par nominalM[NM] | potencia nominalP20℃[W] | Voltaje de entradaCDU[V] | tiempo de liberaciónT1[ms] | Tiempo de frenadoT2[ms] | Brecha laboralδmáx[mm] | Motor de referencia[Yserie] | Referencia de alta velocidad [rpm] | |
DZS-04A | 4 | 20 | 99 | 24 | 58 | 50 | 0.8 | 63 | 3000 |
DZS-0 | 5 | 28 | 99 | 24 | 63 | 55 | 0.8 | 71 | 3000 |
DZS-08A | 8 | 30 | 99 | 24 | 87 | 72 | 1.0 | 80 | 3000 |
DZS-1 | 15 | 45 | 99 | 24 | 110 | 95 | 1.0 | 90 | 3000 |
DZS-30A | 30 | 60 | 170 | 24 | 140 | 120 | 1.0 | 100 | 3000 |
DZS-40A | 40 | 60 | 170 | 24 | 152 | 130 | 1.0 | 112 | 3000 |
DZS-80A | 80 | 87 | 170 | 24 | 165 | 140 | 1.2 | 132 | 3000 |
DZS-150A | 150 | 105 | 170 | 24 | 214 | 180 | 1.2 | 160 | 1500 |
DZS-200A | 200 | 130 | 170 | 24 | 252 | 210 | 1.2 | 180 | 1500 |
DZS-300A | 300 | 140 | 170 | 24 | 303 | 250 | 1.5 | 200 | 1500 |
DZS-450A | 450 | 160 | 170 | 24 | 359 | 270 | 1.5 | 225 | 1500 |
Nota: 1) El par de frenado se puede aumentar adecuadamente y debe personalizarse.
2) El voltaje de trabajo es de 99V y 17V, que se puede combinar con este rectificador, los usuarios de 24V proporcionan su propia fuente de alimentación, y otros voltajes también se pueden personalizar.
3) δmax es el entrehierro de trabajo máximo del freno. Si excede este valor, debe ajustarse a tiempo, de lo contrario puede causar que el freno funcione anormalmente.
El freno electromagnético de desconexión DZS-A es adecuado para diversos sistemas de transmisión mecánica que requieren posicionamiento preciso y seguridad.

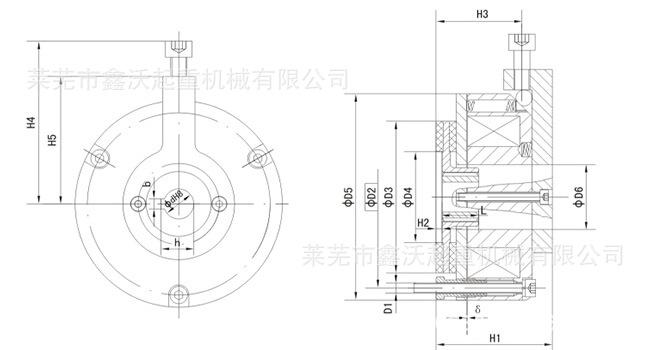

Forma y tamaño
modelo | d | D1 | D2 | D3 | D4 | D5 | D6 | b | h | Yo | H1 | H2 | H3 | H4 | H5 | delta |
DZS-04A | 12 | 3*M4 | 72 | 60 | 39 | 85 | 31 | 4 | 13.8 | 18 | 44 | 3 | 32 | 65 | 51 | 0.2 |
DZS-0 | 14.8 | 3*M5 | 90 | 75 | 45 | 102 | 32 | 5 | 16.2 | 20 | 54 | 3 | 41 | 76 | 63 | 0.2 |
DZS-08A | 19.8 | 3*M5 | 105 | 90 | 50 | 117 | 40 | 6 | 22.6 | 20 | 58 | 3.5 | 45 | 84 | 71 | 0.3 |
DZS-1 | 24.8 | 3*M6 | 114 | 95 | 60 | 127 | 49 | 8 | 28.1 | 25 | 65 | 4 | 50 | 95 | 77 | 0.4 |
DZS-30A | 29.5 | 3*M6 | 133 | 115 | 75 | 147 | 60 | 8 | 32.8 | 30 | 70 | 4 | 54 | 106 | 90 | 0.4 |
DZS-40A | 29.5 | 3*M8 | 150 | 130 | 75 | 166 | 60 | 8 | 32.8 | 30 | 73 | 4 | 57 | 118 | 101 | 0.5 |
DZS-80A | 39.5 | 3*M8 | 170 | 150 | 104 | 187 | 70 | 12 | 42.8 | 30 | 89 | 4.5 | 71 | 135 | 112 | 0.5 |
DZS-150A | 44.5 | 3*M10 | 202 | 175 | 107 | 222 | 80 | 12 | 47.8 | 35 | 102 | 4.5 | 82 | 165 | 130 | 0.6 |
DZS-200A | 49 | 3*M10 | 244 | 215 | 150 | 265 | 96 | 14 | 52.8 | 40 | 112 | 4.5 | 90 | 185 | 150 | 0.6 |
DZS-300A | 59 | 3*M12 | 280 | 248 | 155 | 310 | 104 | 18 | 63.4 | 50 | 126 | 4 | 102 | 205 | 175 | 0.8 |
DZS-450A | 65 | 3*M12 | 300 | 268 | 165 | 330 | 120 | 18 | 69.4 | 56 | 130 | 4 | 108 | 235 | 185 | 0.8 |
Nota: 1) El orificio del eje de montaje se puede personalizar para que sea más pequeño que el tamaño indicado.
