Los intercambiadores de calor adecuados para diferentes medios, diferentes condiciones de trabajo, diferentes temperaturas y diferentes presiones tienen diferentes tipos estructurales. La clasificación específica de los intercambiadores de calor es la siguiente:

1. Intercambiador de calor de partición

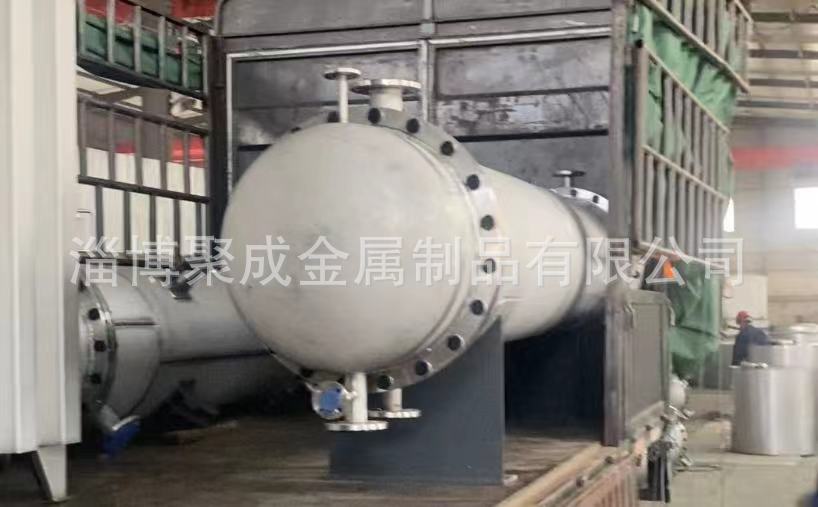

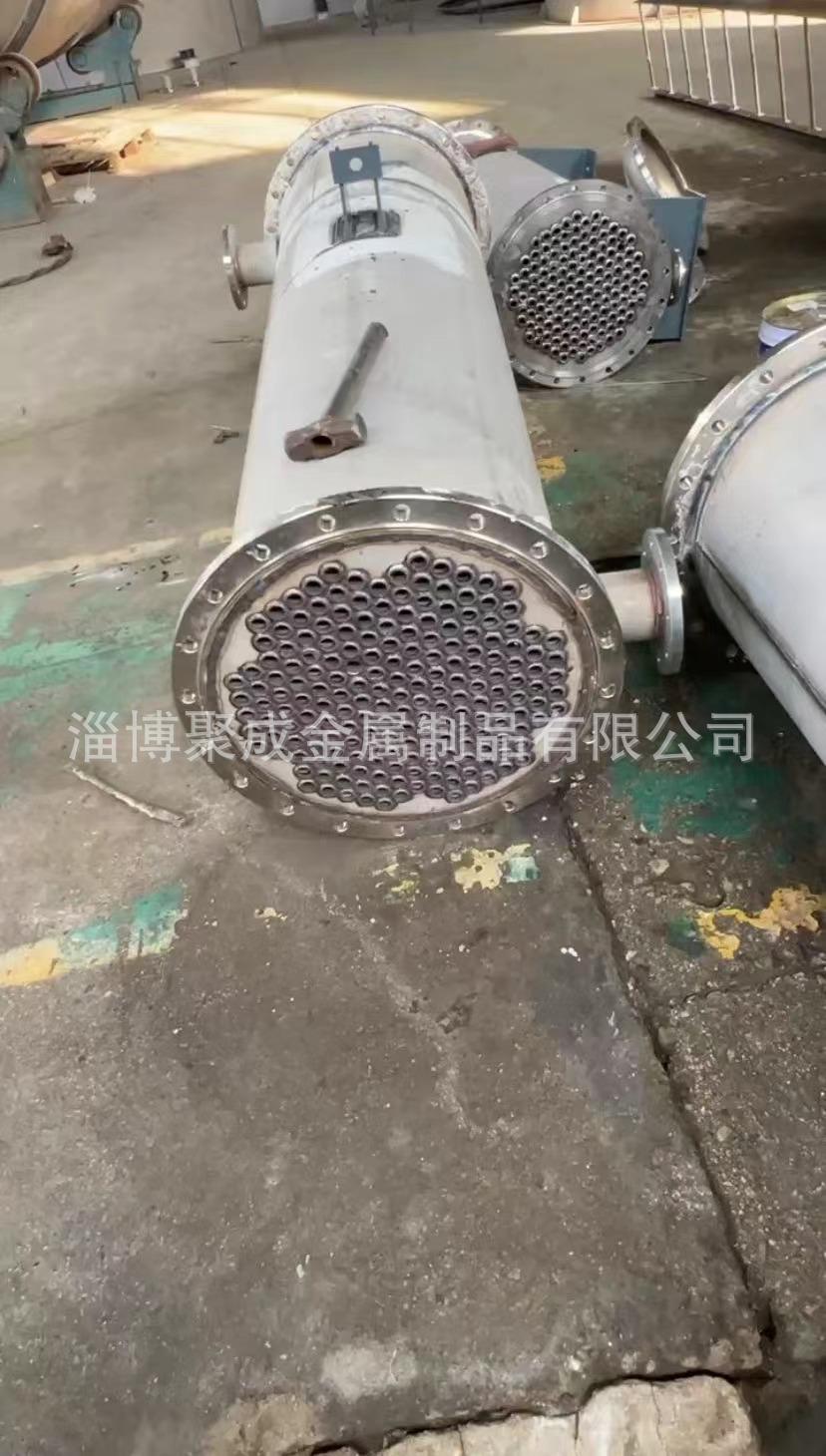

En un intercambiador de calor de partición, dos fluidos a diferentes temperaturas fluyen en un espacio separado por una pared. El calor se intercambia entre los dos fluidos mediante conducción de calor en la pared y convección del fluido en la superficie de la pared. Existen tipos de carcasa y tubos, de camisa y tubos y otros tipos de intercambiadores de calor. El intercambiador de calor de partición es actualmente el intercambiador de calor más utilizado.

2、Intercambiador de calor regenerativo

El intercambiador de calor de almacenamiento de calor transfiere calor de un fluido de alta temperatura a un fluido de baja temperatura a través de un cuerpo de almacenamiento de calor hecho de material sólido. El medio caliente primero alcanza una cierta temperatura calentando el material sólido, y luego el medio frío se calienta por el material sólido para lograr el propósito de la transferencia de calor. Existen intercambiadores de calor de almacenamiento de calor de tipo rotatorio y de tipo de conmutación de válvulas.

3. Intercambiador de calor indirecto de conexión fluida

Un intercambiador de calor indirecto conectado por fluido es un intercambiador de calor que conecta dos intercambiadores de calor de superficie mediante un portador de calor que circula en él. El portador de calor circula entre el intercambiador de calor de fluido de alta temperatura y el fluido de baja temperatura, recibiendo calor en el fluido de alta temperatura y liberando calor al fluido de baja temperatura en el intercambiador de calor de fluido de baja temperatura.

4. Intercambiador de calor de contacto directo

También conocido como intercambiador de calor híbrido, este tipo de intercambiador de calor es un dispositivo en el que dos fluidos están en contacto directo y se mezclan entre sí para el intercambio de calor, como una torre de enfriamiento, un condensador de gas, etc.

5. Intercambiador de calor compuesto

El equipo tiene tanto intercambio de calor indirecto de superficie vapor-agua como intercambio de calor de flujo mixto directo agua-agua. Comparado con el intercambio de calor indirecto de superficie vapor-agua, tiene mayor eficiencia de intercambio de calor; comparado con el intercambio de calor de flujo mixto directo vapor-agua, tiene mayor estabilidad y menor ruido unitario.

1. Calentador

El calentador calienta el fluido a la temperatura necesaria, pero el fluido calentado no experimenta un cambio de fase.

2. Precalentador

El precalentador precalienta el fluido para proporcionar parámetros de proceso estándar para la operación del proceso.

3. Sobrecalentador

Los sobrecalentadores se utilizan para calentar un fluido (gas de proceso o vapor) hasta un estado sobrecalentado.

4. Evaporador

El evaporador se utiliza para calentar el fluido a una temperatura por encima del punto de ebullición, provocando que el fluido se evapore, generalmente con un cambio de fase.
