Descripción general del cabrestante retráctil

El cabrestante JF-150ZD para el dispositivo de protección de carro en marcha es una parte de soporte del dispositivo de protección de carro en marcha y se utiliza como un dispositivo para controlar la apertura y el cierre de la red de bloqueo de carro. Cuando el carro minero se acerca a la barrera de carro, el cabrestante se utiliza para levantar la red de bloqueo de carro; cuando el carro minero pasa la barrera de carro, el cabrestante se utiliza para cerrar la red de bloqueo de carro. Si ocurre un accidente de carro en marcha, la red de barrera de carro está en estado normalmente cerrado, lo que puede detener el carro minero de forma precisa y fiable.

El malacate retráctil es adecuado para pozos inclinados de transporte de vía única o doble vía por encima o por debajo de la mina de carbón, y se utiliza como un dispositivo de protección para interceptar carros mineros fuera de control.

Características funcionales del cabrestante retráctil

El cabrestante retráctil puede subir y bajar la barrera de manera confiable bajo el control de la caja de control para el dispositivo de protección de vehículos en movimiento, y detenerse automáticamente cuando la subida y la bajada están en su lugar. Cuando el vehículo minero circula a velocidad normal, cuando el vehículo minero llega al punto de elevación predeterminado de la barrera, el cabrestante elevará la barrera para permitir que el vehículo minero pase suavemente; cuando el vehículo minero llega al punto de descenso de la barrera, el cabrestante bajará la barrera y la barrera volverá al estado normalmente cerrado.

Cuando el carro minero se descontrola debido a exceso de velocidad o rotura del cable, el cabrestante de retracción y liberación no funciona y la barrera está en un estado normalmente cerrado, interceptando el carro minero y proporcionando protección de seguridad.

Parámetros principales del cabrestante retráctil

(1) Motor: YB2-90L-4 AC660/380V 2.1A/3.5A;

(2) Potencia máxima del motor: 1,5 kW Velocidad: 1390 r/min;

(3) Fuerza de elevación máxima 1500 N

(4) Velocidad de elevación 0,90 m/s + 0,05 m/s

(6) Polea de cuerda: diámetro interior 184 mm; diámetro exterior 240 mm; ancho 40 mm; capacidad de cuerda 15 m

(7) Reductor: WAP80A, relación de reducción 30:1, distancia entre centros 82 mm

(8) Modelo y especificación de cable de acero: 6×37+FC-Φ8

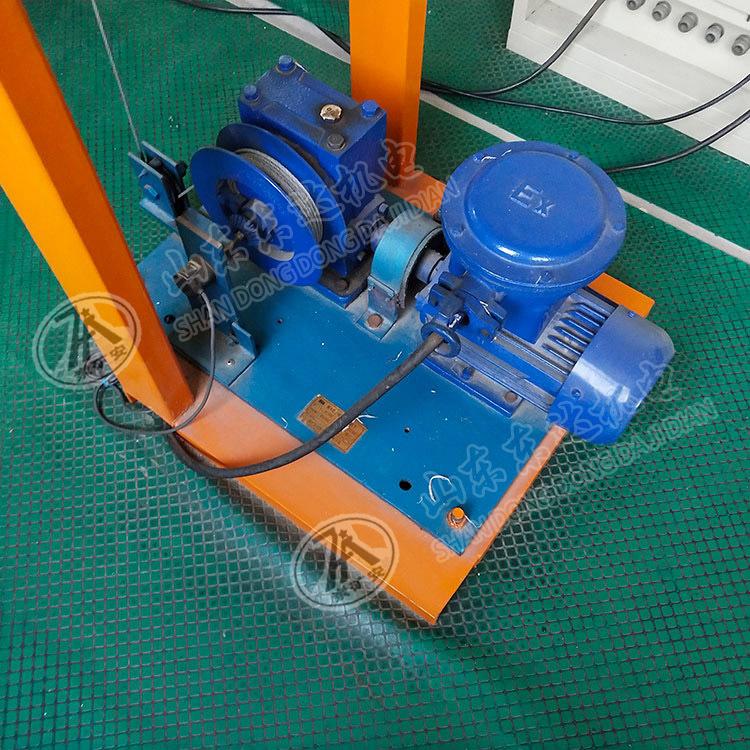

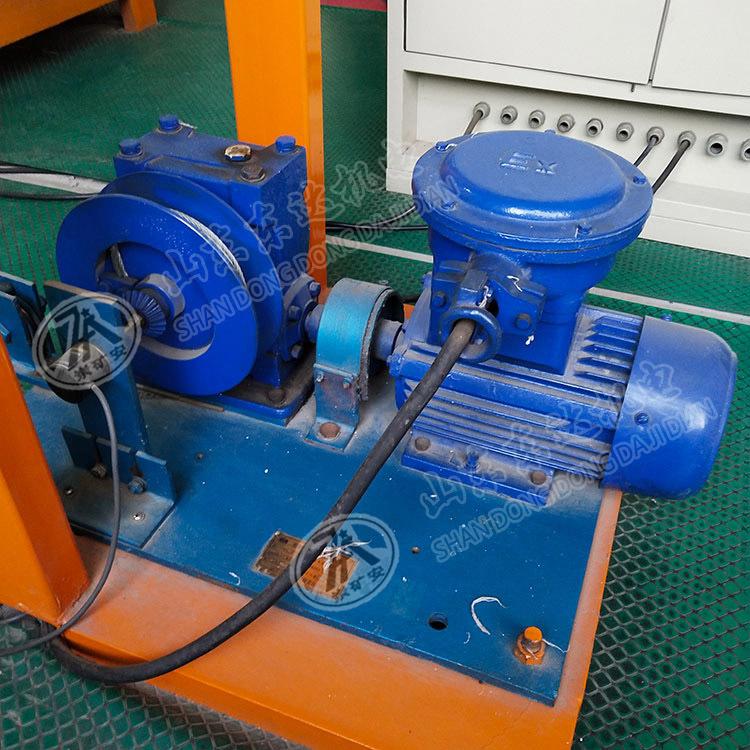

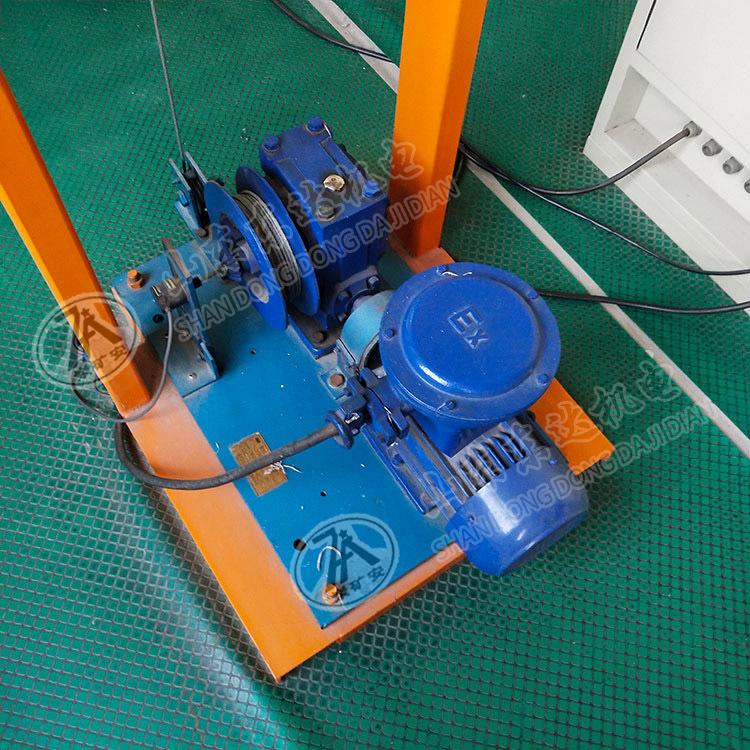

Fotos reales de cabrestante retráctil
