El compensador rotatorio se compone de un reductor, un manguito interior, un manguito exterior del asiento de sellado, un relleno de grafito flexible, una combinación de resortes de compresión de tuerca y perno, un prensaestopas y está equipado con las bolas correspondientes. El compensador rotatorio se moldea primero en una prensa para formar el material de sellado. El moldeo requiere una densidad no excesiva y que se mantenga la plasticidad. A continuación, se colocan N anillos de empaquetadura (la cantidad requerida por el producto) en la cavidad de la empaquetadura, se añaden ingredientes que retardan la oxidación y, finalmente, se utiliza una prensa hidráulica para el moldeo secundario a cierta presión (la prensa hidráulica supera al proceso manual en cuanto a resistencia y uniformidad), de modo que los anillos de la empaquetadura se integran, aumentando así la densidad de la empaquetadura y mejorando su rendimiento de sellado.

Estructura y características

Nuestra empresa adopta la tecnología de sellado más avanzada y confiable, con una estructura de sellado doblemente combinada. El producto cuenta con un diseño práctico, una estructura única, ausencia de empuje, buen sellado, gran capacidad de compensación y todas las características de diversos compensadores. Se utiliza ampliamente en la toma de agua de embalses, el suministro de agua, la petroquímica, la energía eléctrica, la metalurgia, el textil, la construcción y otros sectores.

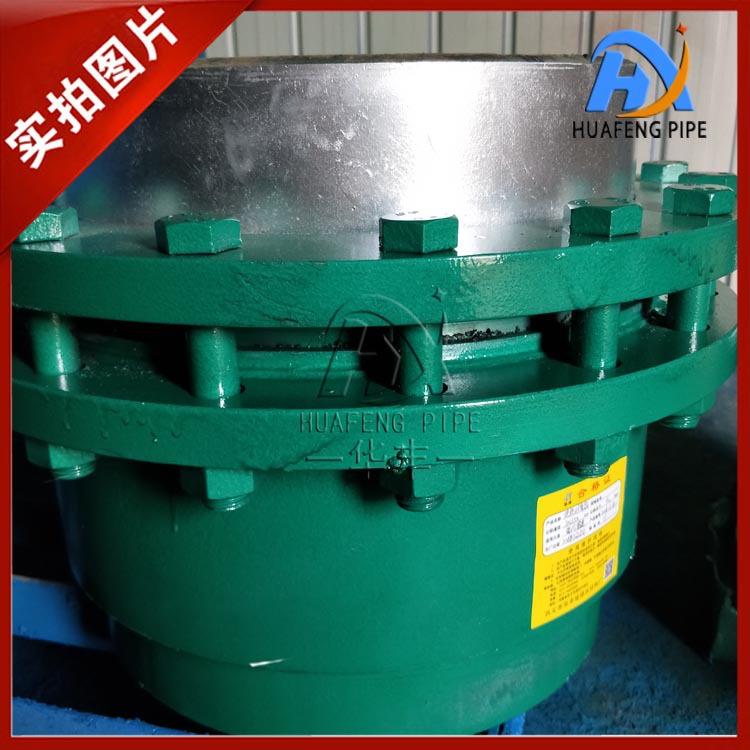

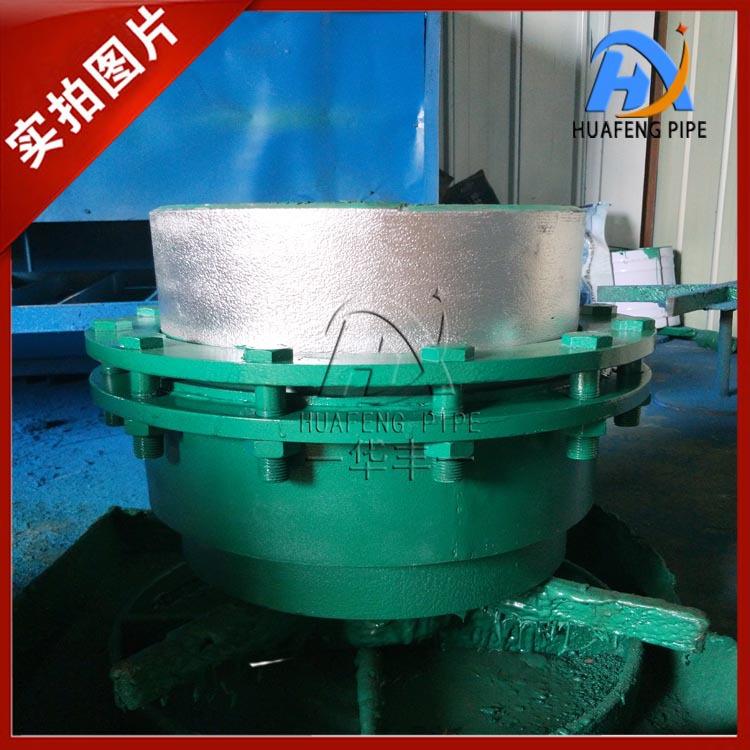

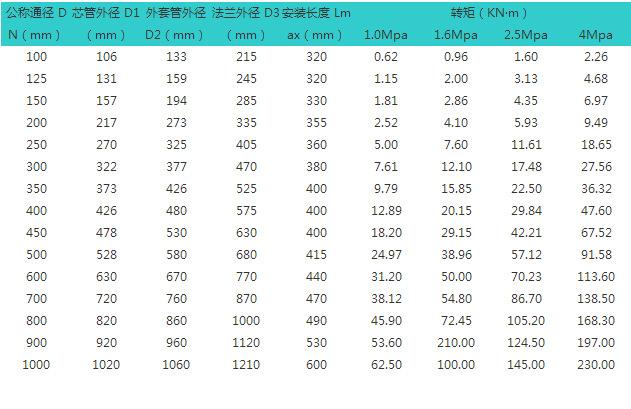

Compensador rotatorio: Consta de un cilindro interior giratorio, un prensaestopas, una brida de fijación, un anillo guía de centrado, una empaquetadura de sellado de grafito flexible moldeado, un anillo de presión de sellado, una carcasa de asiento de sellado, un tubo terminal, pernos y tuercas. El producto se caracteriza por su ausencia de empuje, un amplio volumen de compensación y ausencia de fugas.

Cabe destacar que los compensadores rotativos convencionales utilizan reductores como interfaces para ahorrar costos y facilitar el procesamiento. Sin embargo, estos reductores generan corrientes de Foucault y resistencia al flujo en la tubería de la red de calor, lo que afecta la velocidad, el caudal y la presión de la tubería. Además, los errores de tolerancia en el tamaño, la forma y la posición de la interfaz son elevados, lo que dificulta garantizar la calidad de la soldadura de la tubería. Por lo tanto, en nuestra serie de compensadores rotativos sin empuje, hemos cambiado la interfaz del reductor por una interfaz de tubería recta, compatible con el diámetro de la tubería, lo que elimina fundamentalmente la aparición de estos problemas y ha tenido una excelente acogida entre los usuarios.

Material

Los rellenos de sellado utilizados en los compensadores rotativos son de grafito flexible, con una resistencia a temperaturas de -60 °C a 800 °C. Los grados utilizados son de grado nuclear y de precisión industrial.

Utilizar la instalación

1. Este compensador se utiliza especialmente para tuberías de buques bomba. Las juntas de las tuberías deben ranurarse durante la soldadura. Después de la soldadura, se debe detectar la falla según los requisitos de los recipientes a presión y realizar una prueba de presión de agua. Durante la prueba, se deben ajustar los componentes de sellado y sujeción hasta que no haya fugas. Las fuerzas aplicadas a cada componente deben ser constantes. Se recomienda utilizar una llave dinamométrica.

2. El soporte del puente colgante se instala según el diseño. Para garantizar el desplazamiento lateral de la tubería y su expansión y contracción axial, el compensador generalmente se instala cerca del soporte del puente colgante, y se debe proporcionar un soporte guía en el lado móvil. Se debe instalar un soporte fijo en el punto de giro de la tubería.

3. El aislamiento térmico y la estructura impermeable del compensador pueden ser los mismos que los de la tubería, pero no deben producir ninguna fuerza de restricción en la tubería de expansión.

4. Este compensador se puede instalar a cualquier temperatura. No requiere pretensado ni precompresión, y la carcasa no se aflojará. Simplemente afloje el perno de sujeción.

Ámbito de uso

Los compensadores rotativos son adecuados para la instalación de tuberías en diversas direcciones (como líneas rectas, esquinas, líneas paralelas y transiciones de subterráneas a aéreas, etc.). Su función es compensar el desplazamiento de las tuberías causado por la expansión y contracción térmica.

1. Proporcione el diámetro nominal, la presión de trabajo, la temperatura de trabajo, la cantidad de compensación, el medio fluido y el modelo y la cantidad de producto requeridos;

2. Proporcione los requisitos de material para la tubería: seleccione de acuerdo con los parámetros de uso y diseño, generalmente el mismo que el material de la tubería (20# o Q235B), y se puede personalizar si el usuario tiene requisitos especiales;

3. Forma de conexión de la interfaz: Nuestros productos convencionales están soldados. Si se requiere conexión por brida, indique las normas de la brida.

4. Nuestra empresa puede diseñar y suministrar productos con requisitos especiales para alta o baja temperatura, presión alta o negativa, tuberías complejas u otros requisitos especiales para los productos.
