Generador de sobretensión de rayo SOSIN 8/20precio:29500 Yuan
Requisitos de energía para el producto
yoVoltaje de entrada:AC220V (≥150W)
yofrecuencia:50/60 Hz
yoFase: MonofásicoSistema de 3 hilos (L—norte—PE）
yoResolución de voltaje:1 V
yoTasa de distorsión de la forma de onda de voltaje de salida≤5%
uno,Requisitos del entorno de uso del producto
yoUso interior;
yoLa altitud no excede1000 m;
yoLa temperatura ambiente es15℃～35℃；
yoLa humedad relativa no es mayor que85％；
yoSin polvo conductor, sin riesgos de incendio y explosión, sin gas que corroa metal y aislamiento, la forma de onda del voltaje de alimentación es una onda sinusoidal, tasa de distorsión de la forma de onda <5%;
yoLa resistencia de puesta a tierra no es mayor que0.5Ω；
dos,Generador de sobretensión de rayo SOSIN 8/20Soluciones técnicas
1、Introducción al Sistema Generador de Sobretensiones por Rayo
Generador de Sobretensión por RayoSOSIN 8/20 es un producto de prueba de protección contra sobretensiones diseñado específicamente para dispositivos semiconductores como productos de protección contra sobretensiones y comunicación móvil.productoajustarse aIEC61000-4-5 y GB/T17626.5yGR-1089-CORE, etc.Relacionadorequisito estándar.
2、Diseño y fabricación de productos según estándares
yoGB/T 17626.5-2008 "Compatibilidad electromagnética. Técnicas de prueba y medición. Prueba de inmunidad a sobretensiones (impacto)"
yoIEC61000-4-5：Técnicas de prueba y medición-Prueba de inmunidad a sobretensiones
3、Características
● 7pulgadaPantalla táctil a color;
●Admite múltiples idiomas para facilitar el uso por parte de diferentes usuarios;
●Programa de detección automática del entorno incorporado;
● RS232Interfaz, puedeordenador personalOperación de control.

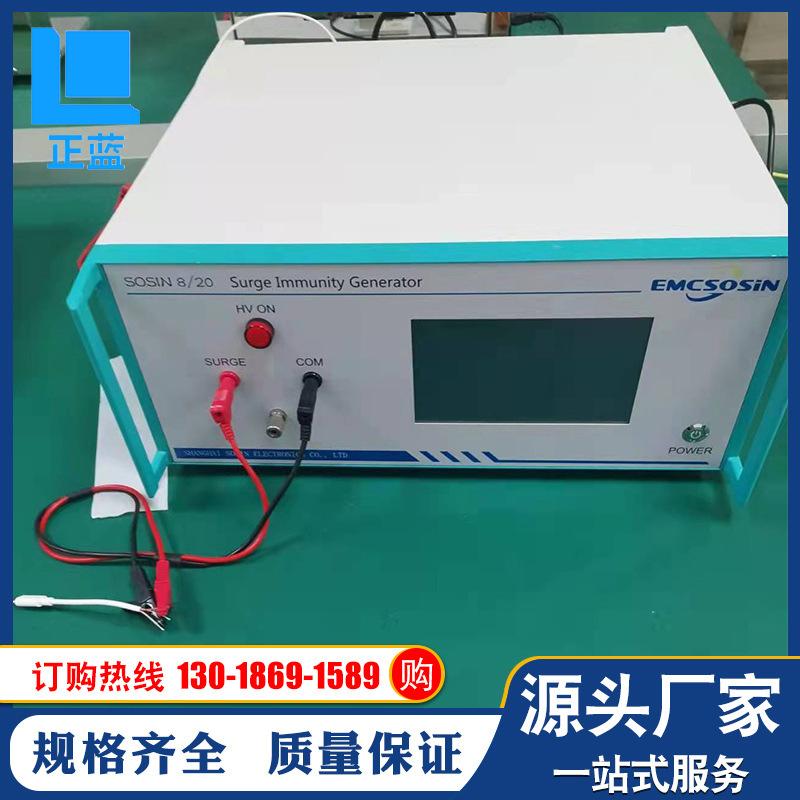

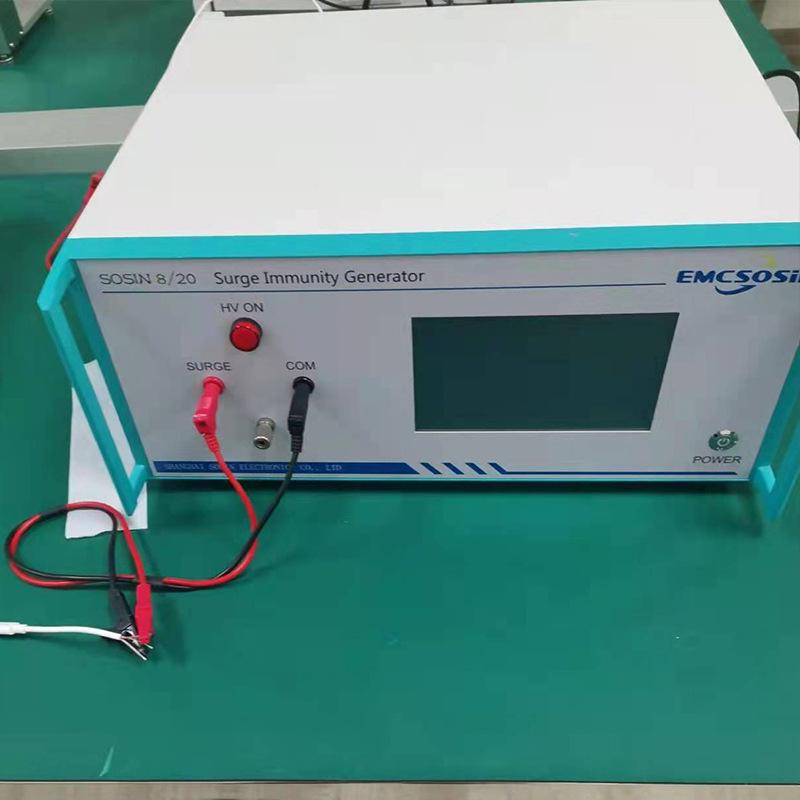

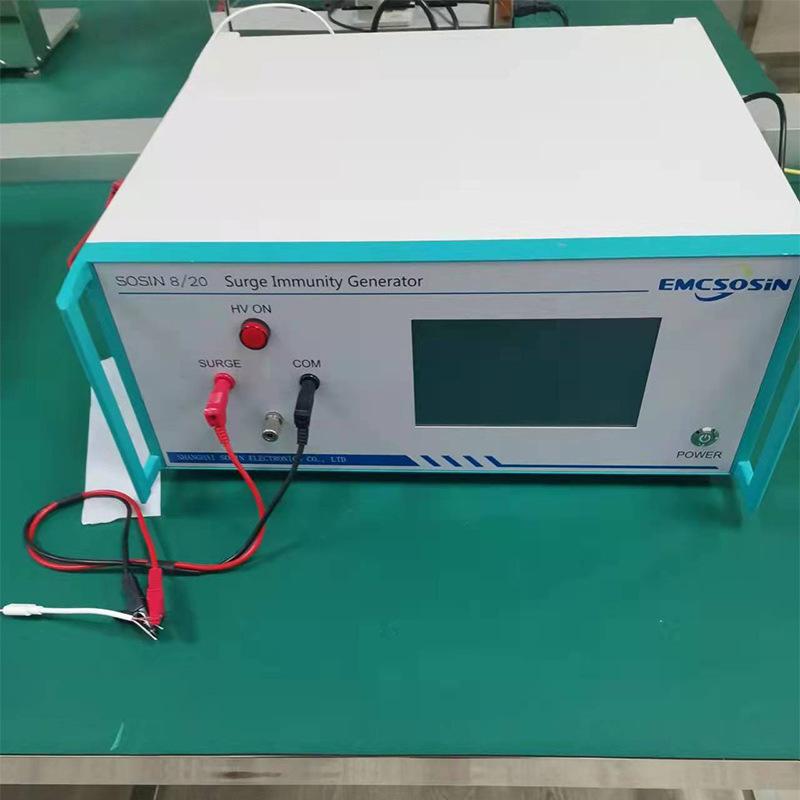

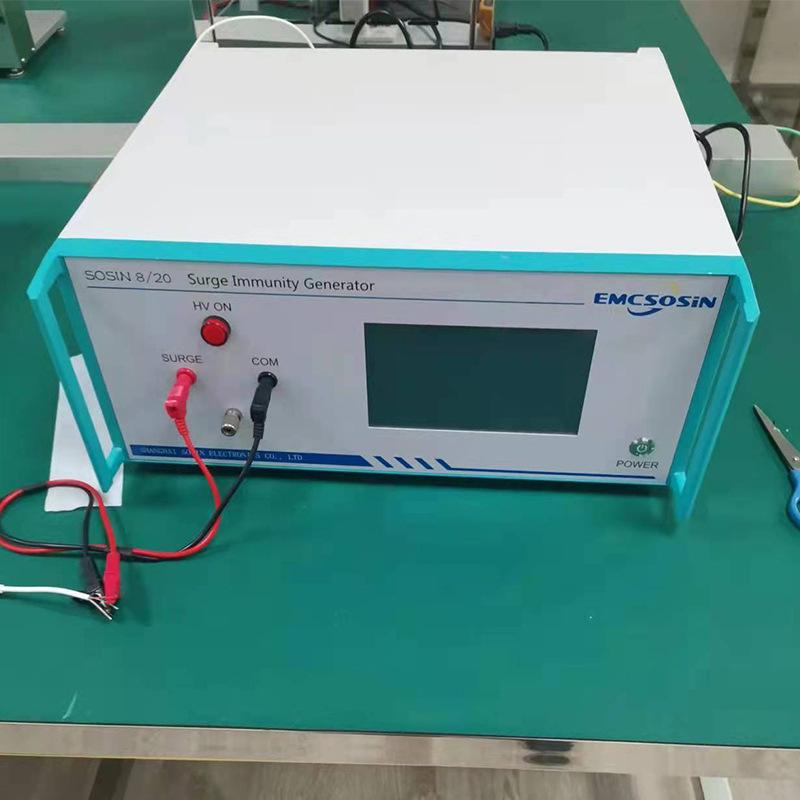

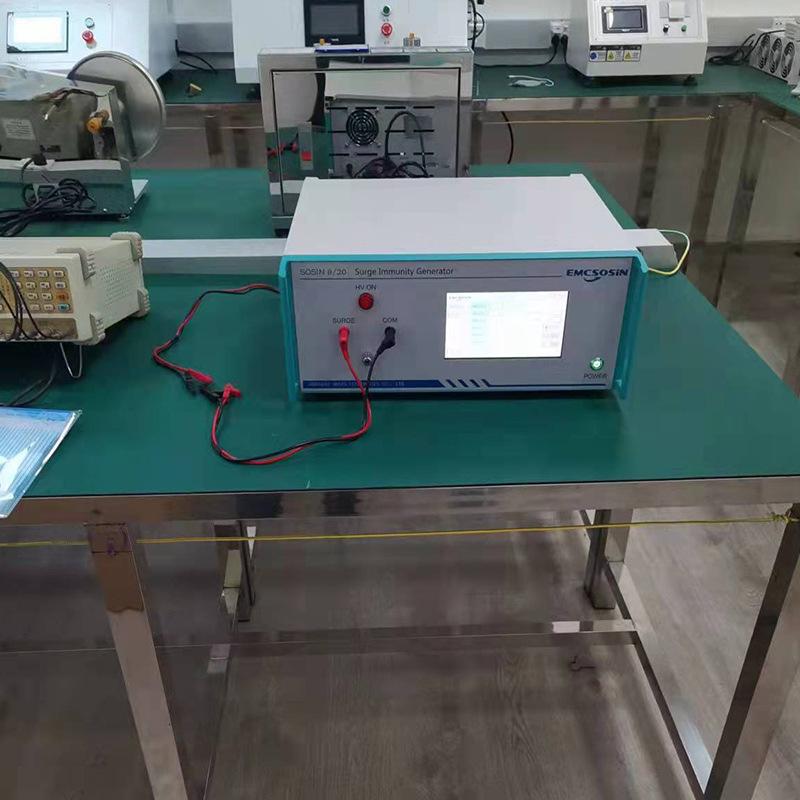

4、Imagen del producto
5、Especificaciones del producto
productomodelo | SOSIN 8/20 |
Forma de onda de sobretensión | Onda de voltaje en circuito abierto:1.2/50μs |
Onda de corriente de cortocircuito:8 /20 μs | |
voltaje de circuito abierto | 2～±1000V |
corriente de cortocircuito | 1～±500A |
Polaridad de sobretensión | justo/ carga,Primerojustoatráscarga, primero negativo luego positivo |
Impedancia de salida | 2 Ω/12Ω |
Red de Acoplamiento | Red de acoplamiento integrada(Se puede seleccionar capacitor/diodo/capacitor y resistencia arbitrariamente) |
Red de desacoplamiento | Red de desacoplamiento incorporada(Se puede seleccionar inductor/diodo arbitrariamente) |
frecuencia | 1～9999 veces |
intervalotiempo | 5～9999s |
Fuente de alimentación en funcionamiento | CA 220 V 50/60 Hz |
Dimensiones | 450*430*175mm |
6、Forma de onda medida del generador de sobretensiones por rayo
circuito abiertoForma de onda de voltaje de 1.2/50μS
cortocircuitoForma de onda de corriente de 8/20 μS
7、Interfaz de operación
7.1、Encienda el instrumento e ingrese a la interfaz de encendido, como se muestra a continuación:
7.2、Después de ingresar a la pantalla, aparecerá la interfaz de configuración de parámetros, y los clientes pueden establecer los valores correspondientes según sus requisitos.
8、Accesorios de Configuración del Producto
línea de pruebacolocar
Juego de cable de alimentación EUT
cable de alimentaciónuno
Cable de tierrauno
manualuna botella
Informe de inspecciónuna porción
Certificadouna porción
Letrerouna porción
