Introducción del producto:

Los cables de anclaje con lechada hueca son adecuados para proyectos con condiciones geológicas medias, que requieren un buen soporte a largo plazo de las rocas circundantes, así como para el soporte de avance, el soporte de taludes y el soporte de fosos de cimentación, entre otros, en carreteras, ferrocarriles y túneles. Mediante la lechada a presión del cuerpo hueco del anclaje, se puede consolidar el macizo rocoso fracturado y mejorarlo, logrando así un buen soporte.

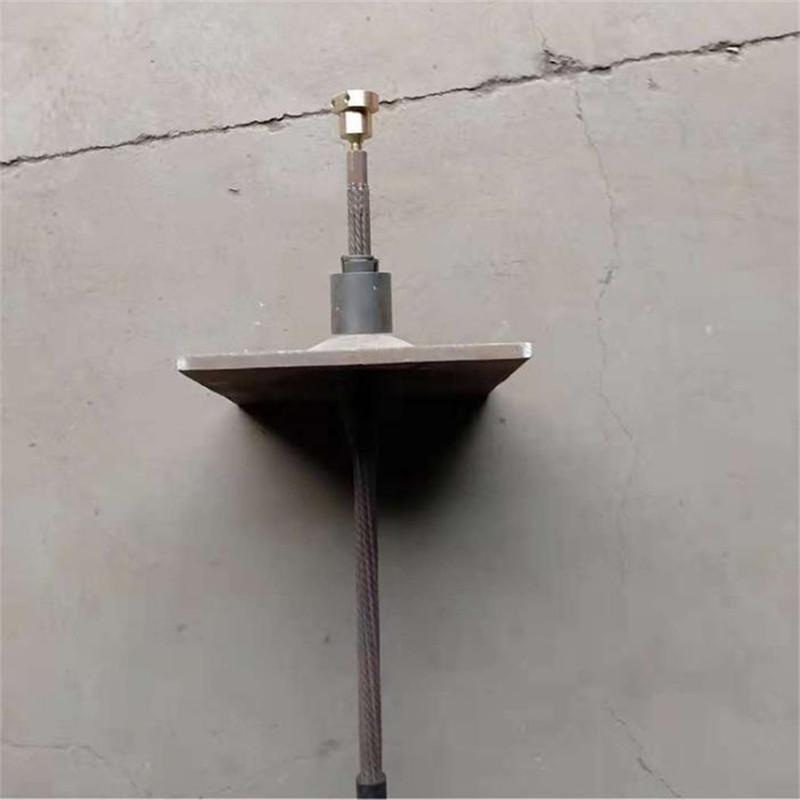

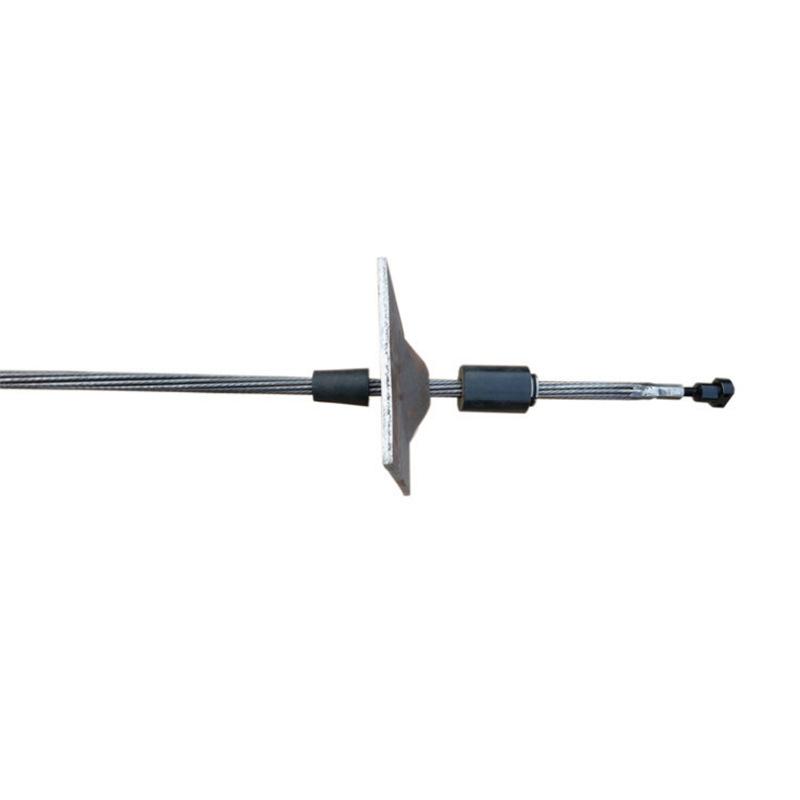

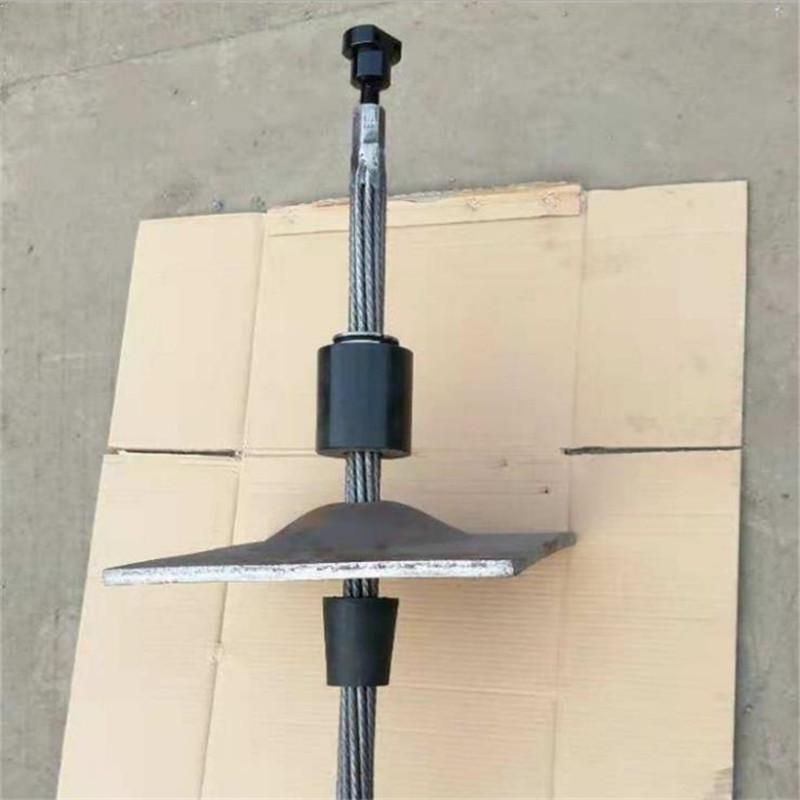

Composición del cable de anclaje de lechada hueca

El cable de anclaje de lechada hueca consta de un cuerpo de varilla de anclaje hueca, una cabeza de anclaje, un tapón de lechada, una almohadilla y una tuerca.

1. Cuerpo de anclaje hueco. El cuerpo de anclaje adopta un diseño hueco. El orificio en el cuerpo de la varilla se utiliza como canal de perforación de alta presión y canal de lechado. En comparación con un cuerpo de varilla sólido, el diseño de varilla hueca ofrece mayor rigidez y resistencia al corte. La superficie exterior del cuerpo de anclaje presenta una estructura de rosca estándar de paso amplio y longitud completa. Esta estructura de rosca facilita el corte y alargamiento del anclaje. En comparación con un cuerpo de varilla liso, aumenta el área de unión entre el cuerpo de anclaje y el material de lechado, mejorando así la fuerza de anclaje.

2. Cabeza de anclaje La cabeza de anclaje está hecha de acero, lo que no solo puede fijar y centrar los componentes del cuerpo del anclaje, sino que también genera una cierta fuerza de anclaje en el orificio del anclaje de roca.

3. Tapón de lechada. El tapón de lechada está hecho de caucho y plástico, lo que permite el escape de la lechada y tiene un efecto de sellado, lo que facilita la lechada a presión y aumenta la densidad del material. El tapón de lechada centra el soporte.

4. La almohadilla está laminada en caliente y posee cierta elasticidad, lo que facilita la transmisión de la tensión. Permite ajustar el ángulo hasta 7 grados, lo que facilita un contacto cercano con la superficie de la roca.

5. La tuerca adopta una tuerca hemisférica o hexagonal y se puede aplicar una tensión activa al cuerpo de la varilla a través de la tuerca.

Características de los cables de anclaje para lechada hueca

1. El método de instalación y pretensado del cable de anclaje es exactamente el mismo que el de la varilla de anclaje de resina (fijación roscada). Se elimina el proceso de tensado, lo que no solo permite una rápida instalación del sistema de mezcla y tensado integrado, sino que también permite que el cable y la varilla de anclaje se carguen simultáneamente, creando un efecto de soporte integral.

2. El cuerpo del cable y la estructura de bloqueo adoptan una nueva estructura. Con el fin de garantizar el diámetro de la lechada, se minimiza el diámetro del cuerpo del cable, se requiere una abertura de instalación mucho menor y se logra una alta eficiencia de instalación, logrando una abertura pequeña y un gran tonelaje.

3. El cuerpo del cable de anclaje es una nueva estructura hueca con su propio tubo central de lechado. Se adopta el método de lechado inverso, que no solo elimina la posibilidad de cavitación, sino que también elimina la necesidad de conectar el tubo de lechado, el tubo de escape y sellar el orificio de lechado en obra, simplificando enormemente las etapas de construcción.

4. La parte superior del cuerpo del cable es un anclaje de extremo en espiral de resina mezclada, y el extremo inferior está roscado y bloqueado. Puede soportar carga inmediatamente después de la instalación. Esto es algo que los productos de anclaje para cables de lechado existentes no pueden lograr, y para una capacidad de autoestabilización deficiente, la formación de roca en el techo es muy beneficiosa y necesaria.

5. Utilizando el método de bloqueo de rosca, el mecanismo de bloqueo funciona de manera confiable, no se deslizará ni generará chispas, y su adaptabilidad a entornos subterráneos húmedos y empapados de agua es incomparable con el método de bloqueo de anclaje tipo abrazadera;

6. La resistencia de anclaje de los cables de anclaje hechos de alambres de acero pretensados con nervaduras espirales de alta resistencia es más del 15% mayor que la de los cables de anclaje cortados a partir de cordones de acero del mismo diámetro, y la ductilidad del anclaje se puede incrementar en más del 25%.

7. Dado que soporta la carga inmediatamente después de la instalación, la lechada se puede colocar a cierta distancia detrás del cabezal para inyectar varios cables de anclaje a la vez, lo que facilita la construcción. El mecanismo de bloqueo de roscas tiene función de autoalineación, la longitud expuesta del cable de anclaje es pequeña y uniforme, y no afecta la altura efectiva del túnel.
