RPi-ADS1115-ADCEl módulo es un convertidor analógico-digital (ADC), de los cualesADS1115Es capaz de proporcionar16El chip con precisión de muestreo de bits utiliza un tamaño ultra pequeñoMSOP-10Encapsulación.
Datos a través deI2CInterfaz serial compatible para transmisión,4caminoI2CLa dirección se puede seleccionar, solo se necesita la potencia de trabajo.3,3 VSu función principal es detectar señales analógicas y convertirlas en señales digitales.
Puede utilizar señales analógicas de joysticks u otros sensores analógicos comoNTC, sensores de temperatura, polvo y otros equipos a través de esteRPi-ADS1115-ADCEl módulo está conectado a la Raspberry Pi y la señal analógica recopilada por el dispositivo se lee a través de la Raspberry Pi.
parámetro | valor |

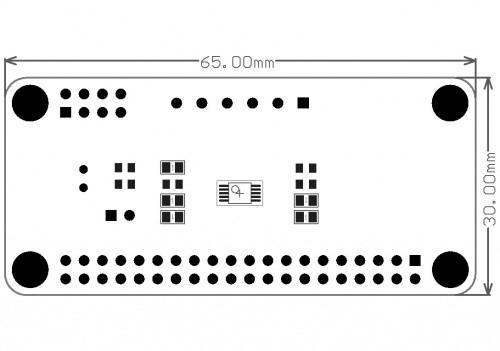

tamaño | 65,0 mm 30,0 mm 18,0 mm |
fuente de alimentación | 3,3 V |
Voltaje de entrada analógica | VDD，Tierra |
Velocidad de datos programable | 8 velocidadesllegar860ps |
internoPGA | apoyo |
Precisión del muestreo | 16Poco |
I2cinterfaz | Selección de dirección mediante PIN |
Número de canales | 4De un solo extremo o2Entrada diferencial |
Comparador programable(PGA) | 2/3 ~16 |
internoNTC | apoyo |

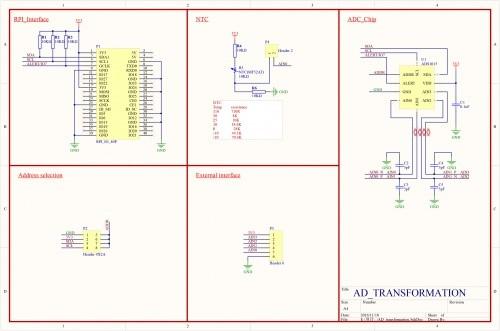

Parámetros eléctricos y parámetros del circuito
Cómo conectar el módulo:
Conecte el módulo a la placa base como se muestra en la figura de abajo.
Cómo obtener datos de simulación:
·Todas las operaciones aquí realizadas suponen que ya ha instalado y configurado los ajustes de red del sistema.
·editar/boot/config.txtArchivo de configuración y agregue los siguientes parámetros:
sudo vim.tiny /boot/config.txt
Guardar y reiniciar la placa.
·usarPitónEl código simula la lectura de datos.
Instale el software relevante utilizando el siguiente comando:
sudo apt-get install git build-essential python-dev
disco compacto ~
clon de githttps://github.com/adafruit/Adafruit_Python_ADS1x15.git
cd Adafruit_Python_ADS1x15
sudo python setup.py install
sudo pip install adafruit-ads1x15

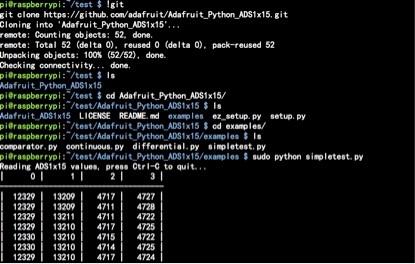

Cambie al directorio de la rutina relevante y ejecute simpletest.py.
cd ~/Adafruit_Python_ADS1x15/ejemplos
sudo python simpletest.py

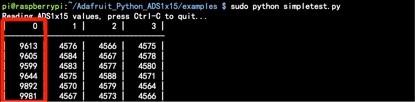

Dado que el canal y el NTC están conectados mediante puentes de manera predeterminada, verá columnas de datos en los datos muestreados:

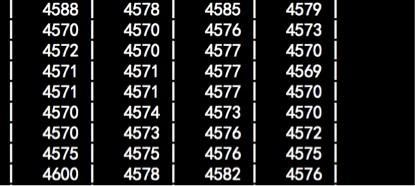

VoluntadNTC_EN a AIN0Después de quitar la tapa del puente que se encuentra junto a él, el valor volverá al valor de muestreo predeterminado y luego podrá conectar otros dispositivos sensores analógicos y obtener valores de señal analógica.
