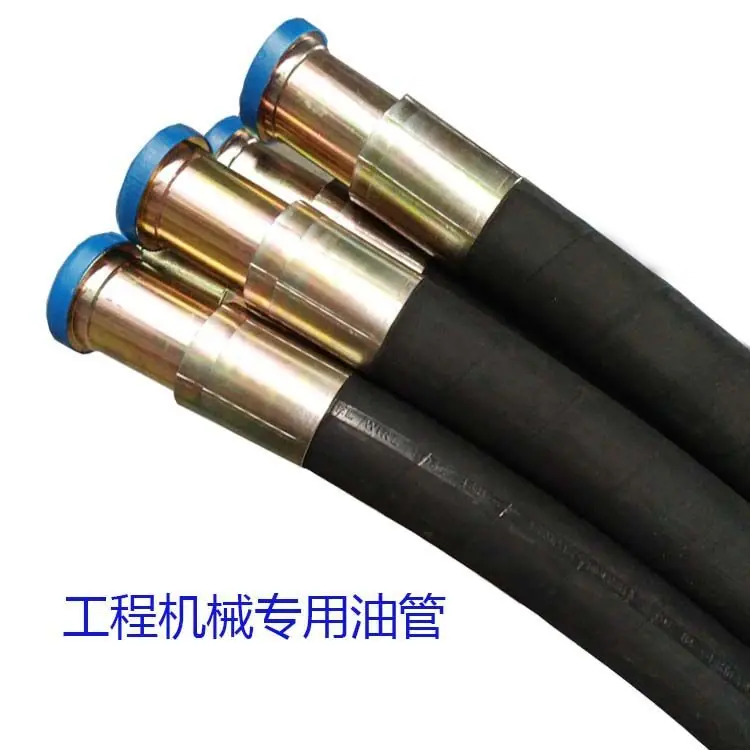

Manguera de aceite de alta presión Conjunto de manguera hidráulica Manguera de goma resistente a la presión trenzada con alambre de acero Tubería hidráulica para maquinaria de ingeniería

Puntos clave de venta: Certificación estándar nacional·A prueba de explosiones de alta presión·Precisión personalizada·Resistente a la intemperie y duradero Adecuado para equipos convencionales como Caterpillar/XCMG/Komatsu

Fábrica fuente de energía con capacidad de producción de 1.6 millones de piezas/año, enfocada en I+D y producción de ensamblajes de mangueras hidráulicas de alta presión durante 15 años, siguiendo estrictamente la fabricación estándar nacional GB/T 3683-2011. Los productos cubren 1SN/2SN/1ST/2ST y otras series completas de modelos de trenzado de alambre, pueden personalizar la longitud, las especificaciones de los accesorios y el ángulo de curvatura según las condiciones de operación del equipo, adecuados para sistemas hidráulicos de maquinaria pesada diversa como excavadoras, cargadoras, grúas sobre orugas. Cada ensamblaje de manguera se somete a doble inspección de prueba de pulsos y prueba de presión, sin fugas, antienvejecimiento, ha servido a más de 50 empresas nacionales y extranjeras reconocidas.

I. Ventajas Principales del Producto: Redefiniendo la Confiabilidad de la Línea Hidráulica

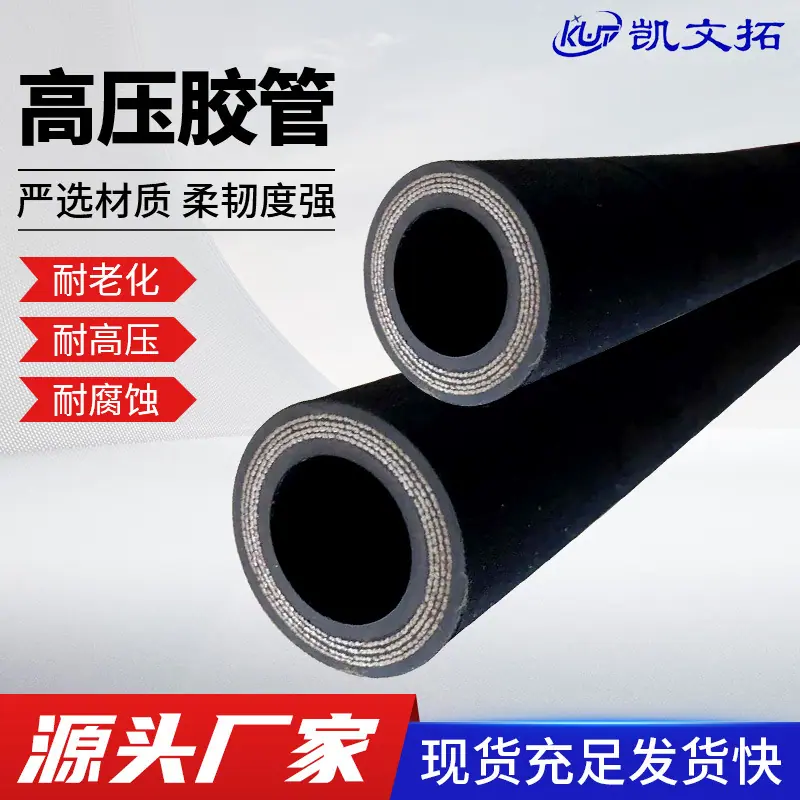

1. Estructura compuesta multicapa, tan estable como una roca bajo condiciones de alta presión

• 1SN/1ST serie de capa de alambre sencillo：La capa interior utiliza caucho nitrilo resistente al aceite, con excelente resistencia al hinchamiento; la capa intermedia está reforzada con 1 capa de trenza de alambre de acero galvanizado de alto carbono, aumentando la resistencia a la tracción en un 40%, con una presión máxima de trabajo de hasta 35MPa y una presión de prueba de 70MPa, adecuada para sistemas hidráulicos de presión media a alta de cargadoras, tractores, etc. El cuerpo de la manguera tiene buena flexibilidad, con un radio de curvatura mínimo de solo 4 veces el diámetro interior nominal, lo que facilita la instalación en espacios confinados.

• Serie de doble capa de cable de acero 2SN/2ST：Estructura trenzada de alambre de acero cruzado de doble capa, la resistencia de unión entre capas cumple con el estándar GB/T 14905-2009, rendimiento de compresión y a prueba de explosiones duplicado, la presión máxima de trabajo alcanza 63MPa, puede reemplazar accesorios importados para la conexión del circuito de aceite principal de excavadoras, grúas sobre orugas y otro equipo pesado. La capa exterior adopta caucho de cloropreno resistente a la intemperie, anti-ultravioleta, resistente al desgaste, la vida útil supera las 8000 horas en un entorno exterior hostil.

2. Diseño de montaje integrado, listo para instalar y usar, ahorrando costos

Adoptando un proceso de engarzado integrado de "manguera + racor", la fuerza de engarzado se controla con precisión mediante equipo de engarzado CNC (error ≤ 2%), asegurando un ajuste hermético y sin espacios entre el racor y la manguera. En comparación con el montaje in situ, esto evita problemas de fugas de aceite causados por una instalación incorrecta, con una tasa de calificación de sellado del 100%. El conjunto se somete a tratamiento de limpieza antes de salir de fábrica, alcanzando el nivel 8 estándar NAS1638, y puede ponerse en uso directamente después de la instalación, reduciendo el tiempo de inactividad del equipo en más del 30%. Soporta ángulos de curvatura personalizados según los planos del equipo (diámetro máximo de curvatura hasta 130 mm), adaptándose perfectamente a la disposición original de la tubería de fábrica.

3. Adaptación completa a las condiciones, tolerancia al entorno maximizada

El cuerpo de la manguera tiene un rango de resistencia a la temperatura que cubre -40℃~120℃, y puede mantener buena elasticidad en inviernos extremadamente fríos en el norte o en escenarios de operación a alta temperatura sin riesgo de endurecimiento y agrietamiento. El modelo especialmente personalizado resistente a ácidos y álcalis se puede utilizar en sistemas hidráulicos de equipos químicos, y su resistencia a la corrosión es un 50% mejor que el estándar de la industria en entornos de medios con valores de pH de 2-12. Las juntas están hechas de acero inoxidable 304 o acero al carbono galvanizado (opcional), y pasan la prueba de niebla salina de 72 horas sin óxido, lo que las hace adecuadas para entornos de alta humedad y alto polvo como zonas costeras y minas.

4. El control preciso de la presión reduce las pérdidas, ahorra energía, aumenta la eficiencia y es más respetuoso con el medio ambiente

Adoptando un diseño de lumen optimizado con una rugosidad de pared interna de hasta Ra0.8μm, la resistencia al flujo del aceite hidráulico se reduce en un 15%, disminuyendo la pérdida de presión del sistema. Después de 1 millón de pruebas de fatiga por pulsos (frecuencia 1-3Hz), el cuerpo del tubo no muestra grietas, las juntas no muestran aflojamiento y el rango de fluctuación de presión se controla dentro de ±0.5MPa, extendiendo eficazmente la vida útil de componentes centrales como bombas hidráulicas y motores hidráulicos. La tasa de fuga se aproxima a cero, reduciendo el consumo de aceite hidráulico en aproximadamente 20 litros/unidad por año, lo que no solo disminuye los costos operativos sino que también reduce la contaminación ambiental.

II. Tabla de Especificaciones Centrales

Número de producto	Diámetro interior nominal (mm)	Número de capas de alambre de acero	Presión de trabajo (MPa)	Longitud libre (mm)	Material del conector	Equipo aplicable
1SN-06	6.3	1 historia	35	387-391	Acero al carbono galvanizado/acero inoxidable 304	Cargador, tractor
1SN-10	10	1 historia	30	487-491	Acero al carbono galvanizado/acero inoxidable 304	excavadora pequeña
2SN-16	16	2 capas	40	718-730	acero inoxidable 304	Excavadora mediana
2SN-25	25	2 capas	35	573-585	acero inoxidable 304	grúa sobre orugas, excavadora pesada
Nota: Tolerancia de longitud libre 0~8mm (diámetro interior ≤16mm), 0~9mm (diámetro interior 19mm), admite cualquier longitud y personalización de especificaciones de unión

III. Escenarios de Aplicación de Referencia: Cobertura Completa desde la Obra de Construcción hasta la Fábrica

Con un rendimiento estable y capacidades de personalización, el producto se ha utilizado ampliamente en maquinaria pesada y equipos industriales diversos, con escenarios típicos que incluyen:

• campo de maquinaria de construcción：Circuito de aceite del brazo de excavadora, sistema de dirección de cargadora, mecanismo de plumín de grúa, ya compatible con modelos convencionales como XCMG XE215, Caterpillar 320

• Campo minero y metalúrgico：Tuberías de soporte hidráulico para minería, circuitos de aceite para laminadores hidráulicos metalúrgicos, la serie 2SN puede soportar vibraciones e impactos de alta frecuencia en minas, sin riesgo de fractura

• campo de maquinaria agrícola：Sistema de suspensión hidráulica para tractor, circuito de aceite para elevación del cabezal de cosechadora, a prueba de polvo y resistente al aceite, ciclo de mantenimiento extendido a 6 meses

• Sector de Energía y Potencia：Sistema de guiñada hidráulico de aerogenerador, circuito de aceite principal de grúa sobre orugas de central eléctrica, la sustitución de piezas importadas reduce los costos de adquisición en un 40%

• Campo de fabricación industrial：Prensa hidráulica, sistema de circuito de aceite de máquina de moldeo por inyección, control preciso de presión serie 1SN mejora la precisión del procesamiento del producto

Cuatro controles de calidad séxtuples: Cada tubo de aceite se somete a pruebas rigurosas

1. Trazabilidad de la materia prima：La manguera utiliza caucho resistente al aceite de marca reconocida, el alambre de acero utiliza alambre de acero galvanizado de alto carbono Φ0.25 mm, proporciona certificado de calificación de materiales

2. Monitoreo de procesos：El trenzado de alambre utiliza equipos importados de Alemania, con un error de densidad de trenzado ≤3%, y el proceso de engarzado se monitorea en tiempo real para las curvas de presión

3. prueba de presión：Prueba de 5 minutos a 1.5 veces la presión de trabajo, sin fugas, sin expansión antes de proceder al siguiente proceso

4. Prueba de pulso：Prueba de pulso de 1 millón de ciclos (presión 0-presión de trabajo), simulando las condiciones de trabajo reales del equipo para verificar la durabilidad

5. Detección de limpieza：Cada conjunto se somete a lavado por flujo, y el contenido de contaminantes de partículas sólidas es ≤10mg/m³, cumpliendo con el estándar NAS Clase 8

6. Inspección de fábrica：La apariencia, las dimensiones y el rendimiento de presión se inspeccionan completamente, y cada producto va acompañado de un código QR de trazabilidad único.

V. Fortaleza de Fábrica y Garantía de Servicio

• Garantía de capacidad: Base de producción, capacidad anual 1.6 millones de piezas, modelos regulares en stock ≥ 5000 piezas, pedido el mismo día, entrega el mismo día

• Servicios personalizados：Proporciona servicios de dibujo personalizado y replicación de muestras, con entrega de muestras en 3 días y entrega a granel en 7 días, admite fabricación OEM/ODM

• promesa de calidad: Garantía del producto 12 meses, si se produce agrietamiento o fuga de aceite bajo uso normal, reemplazo gratuito y cubrir el costo de envío

• Apoyo técnico: El equipo de ingeniería profesional proporciona sugerencias de optimización del diseño de la tubería para resolver problemas como fugas en el sistema hidráulico y pérdida de presión.

• Apoyo logístico：Cooperación profunda con SF Express y Anneng Logistics, entrega a ciudades centrales a nivel nacional en 48 horas, apoya la declaración aduanera de exportación y el embalaje para transporte marítimo

Suministro máquina escudo manguera hidráulica de alta presión conexión brida bomba de agua manguera de drenaje manguera de chorro de arena

Hebei Kaiwentuo Hydraulic Parts Co., Ltd. se estableció en2015Año10En enero de 1989, anteriormente se conocía como Fábrica de productos hidráulicos de caucho y plástico Jingxian Kaituo, con un capital registrado de600Los principales productos de nuestra empresa son máquinas de engarce, máquinas de engarce, máquinas de engarce de tubos, máquinas de bloqueo de tubos, uniones de mangueras de alta presión, máquinas de engarce de acero inoxidable.304Nuestra empresa tiene una serie de productos que incluyen juntas, mangueras de brida de gran diámetro, mangueras de agua de gran diámetro, mangueras de dragado, mangueras de esqueleto de alambre, conjuntos de mangueras de alta presión, mangueras de aceite hidráulico para maquinaria de construcción, mangueras hidráulicas para minas de carbón, mangueras para campos petrolíferos, mangueras blindadas de alta presión para acerías, etc.14Años de experiencia en la industria, el taller de producción de la empresa3500metros cuadrados, con tornos CNC de alta precisión30Mesa, taladradora, fresadora, cortadora de alambre10Más de 100 juegos. Taller de crimpado.500Metros cuadrados, aceptamos pedidos de gran volumen para producción y procesamiento. Producción diaria.2000piezas, ventas anuales2000Millones de exportaciones anuales50010.000.2016En 2017, fue catalogado como proveedor calificado por la Oficina de Ferrocarriles de China y fue altamente reconocido por muchas empresas cooperativas.

Uso de mangueras de alta presión

Se utiliza en soportes hidráulicos mineros, desarrollo de yacimientos petrolíferos, construcción de ingeniería, elevación y transporte, forja metalúrgica, equipos de minería, embarcaciones, maquinaria de moldeo por inyección, maquinaria agrícola, diversas máquinas herramienta y sistemas hidráulicos mecanizados y automatizados de diversos sectores industriales para transportar fluidos a una presión y temperatura determinadas. Líquidos a base de petróleo (como aceite mineral, aceite soluble, aceite hidráulico, combustible, aceite lubricante) y a base de agua (como emulsiones, emulsiones de aceite y agua, agua), etc., y tuberías de transmisión de líquidos.

【Conjunto de manguera de alta presión】

1. Introducción: Conjunto de mangueras de alta presión（JB1885-1890-77) está hecho de manguera trenzada o enrollada con alambre de acero de alta presión de alta calidad y accesorios de acero (JB1891-1900-77) es presionado por el equipo y se utiliza para conectar diversos componentes hidráulicos en el sistema hidráulico. Se utiliza principalmente en temperaturas de trabajo.-40℃ a+100En condiciones de ℃, se lleva a cabo la transmisión de energía hidráulica o el transporte de medios de alta presión como agua, gas, petróleo, etc. para garantizar la circulación del líquido y transferir la energía del líquido.

2. Características del producto: Las uniones para mangueras de alta presión, totalmente prensadas, están fabricadas con nanomateriales y acero de fabricantes habituales. Se basan en las normas originales pertinentes, se ajustan a las normas y estructuras de Alemania, Estados Unidos, Japón y otros países, y combinan el mercado.Las diversas formas de conexión y sellado comúnmente utilizadas están cuidadosamente diseñadas y fabricadas; el conjunto de mangueras tiene excelente resistencia al aceite, resistencia al ozono, resistencia al envejecimiento y alto rendimiento de pulso; los accesorios de tubería tienen las características de estructura simple, uso fácil, buena intercambiabilidad y rendimiento confiable, y son componentes de conexión de tuberías indispensables en la tecnología de transmisión hidráulica.

Causas de daños en las mangueras de alta presión

Mala calidad de fabricación

（1) Las capas interior y exterior de la manguera de alta presión están hechas de caucho resistente al aceite.2～4Las mangueras de mala calidad pueden presentar los siguientes problemas: grosor desigual de la pared; trenzado de alambre de acero demasiado apretado o demasiado flojo, o muy pocas capas de alambre de acero; deformación importante (elongación, acortamiento o flexión) tras la presurización; baja hermeticidad de la capa exterior de caucho, lo que provoca la oxidación del alambre de acero; sellado deficiente de la capa interior de caucho, lo que permite la fácil penetración de aceite a alta presión en la capa de alambre de acero; falta de adherencia entre la capa de caucho y la capa de alambre de acero. Todas estas situaciones reducen la capacidad portante de la manguera y, con el tiempo, provocan la rotura en la parte delgada de la pared.

（2) La selección incorrecta de la cantidad y velocidad de engarce al instalar la manguera y la unión, o la selección irrazonable de la estructura, el material y el tamaño de la unión pueden provocar que la manguera y la unión queden demasiado apretadas o demasiado flojas, lo que provoca un daño prematuro a la unión.

Durante la instalación, si la presión entre la unión y la manguera es demasiado baja, es decir, la presión entre la unión y la manguera es demasiado floja, la manguera podría soltarse de la unión por la presión del aceite al principio del uso. Si la presión es demasiado alta, la unión y la manguera se presionan con demasiada fuerza, lo que puede causar daños parciales en la capa interna de la manguera y grietas. El aceite a alta presión penetrará directamente en la capa de alambre de acero desde la grieta y luego se rociará desde la cola de la camisa a lo largo del espacio entre los alambres de acero, o continuará acumulándose en algún lugar a lo largo de la capa de alambre de acero, causando que la goma exterior se abombe o incluso se parta. Al instalar la manguera y la unión, si la velocidad de pandeo es demasiado rápida, es fácil causar daños en la goma interna y grietas en la capa de alambre de acero, lo que provoca que la manguera falle prematuramente durante el uso.

（3) Además, un diseño de unión poco razonable y una mala calidad de procesamiento también provocarán daños en el caucho interior; si el material de la unión no se selecciona correctamente, es fácil que se deforme durante el proceso de engarce, lo que afectará la calidad del engarce y acortará la vida útil de la manguera.
